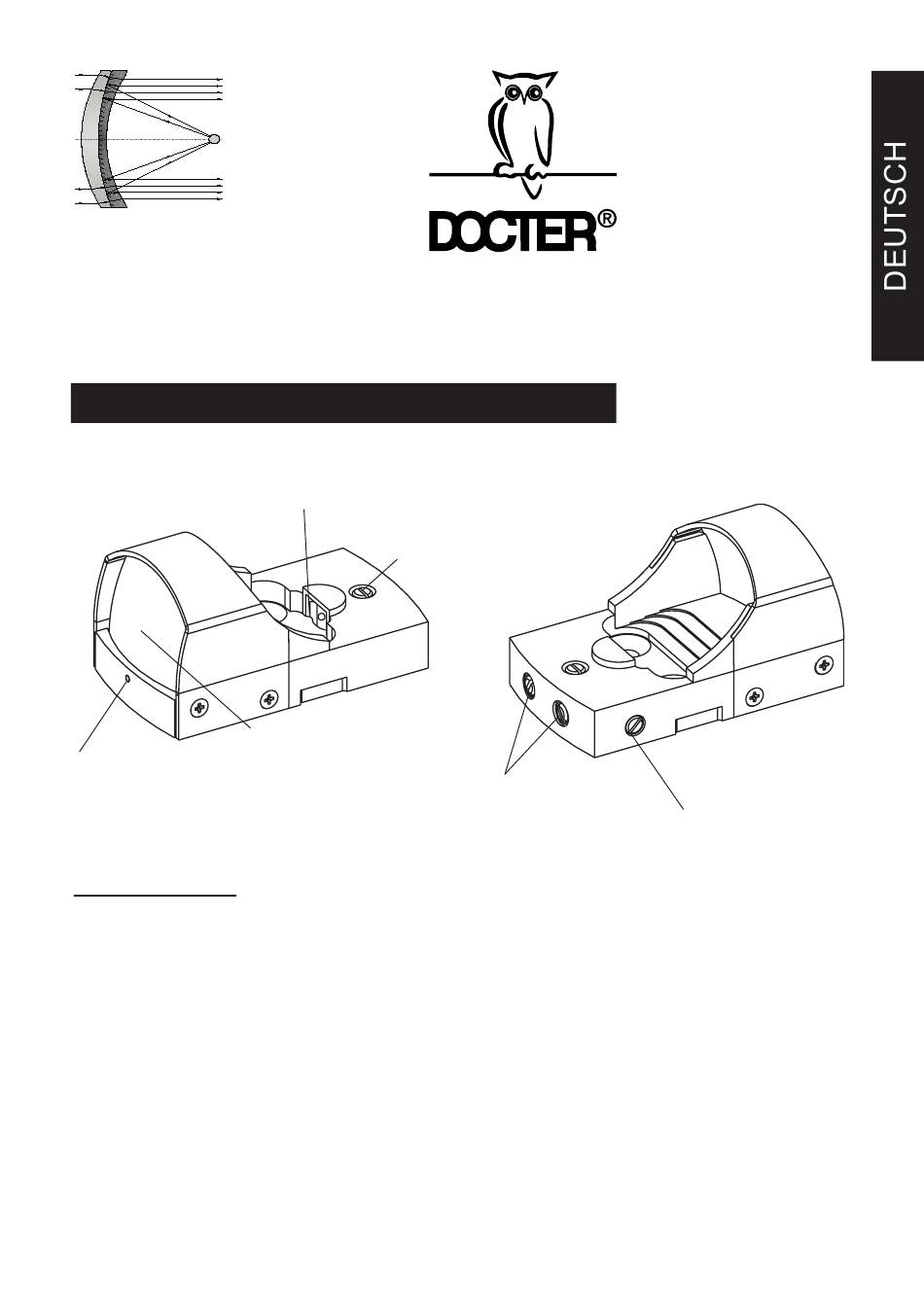

Strahlengang
DOCTERsight
R
- R
• R
-
O T P U N K T
E F L E X V I S I E R
E D
D O T R E F L E X
Leuchtdiode
Höhenstellschraube
Linsensegment
Helligkeitssensor
Andrück- und Klemmschrauben
Seitenstellschraube
Anwendung
Bereich Jagd und Spezialanwendung
Bereich Sportschießen und Kurzwaffen
Gebrauchsanleitung
Das von Ihnen erworbene DOCTERsight – ein Rotpunkt-Reflexvisier in offe-
ner Bauweise – ist ein Spitzenprodukt feinmechanischer Präzision. Die Miniatu-
risierung des Gerätes verlangt eine genaue Beachtung der Gebrauchsanlei-
tung, um Fehlfunktionen und Beschädigungen zu vermeiden.
Made in Germany
