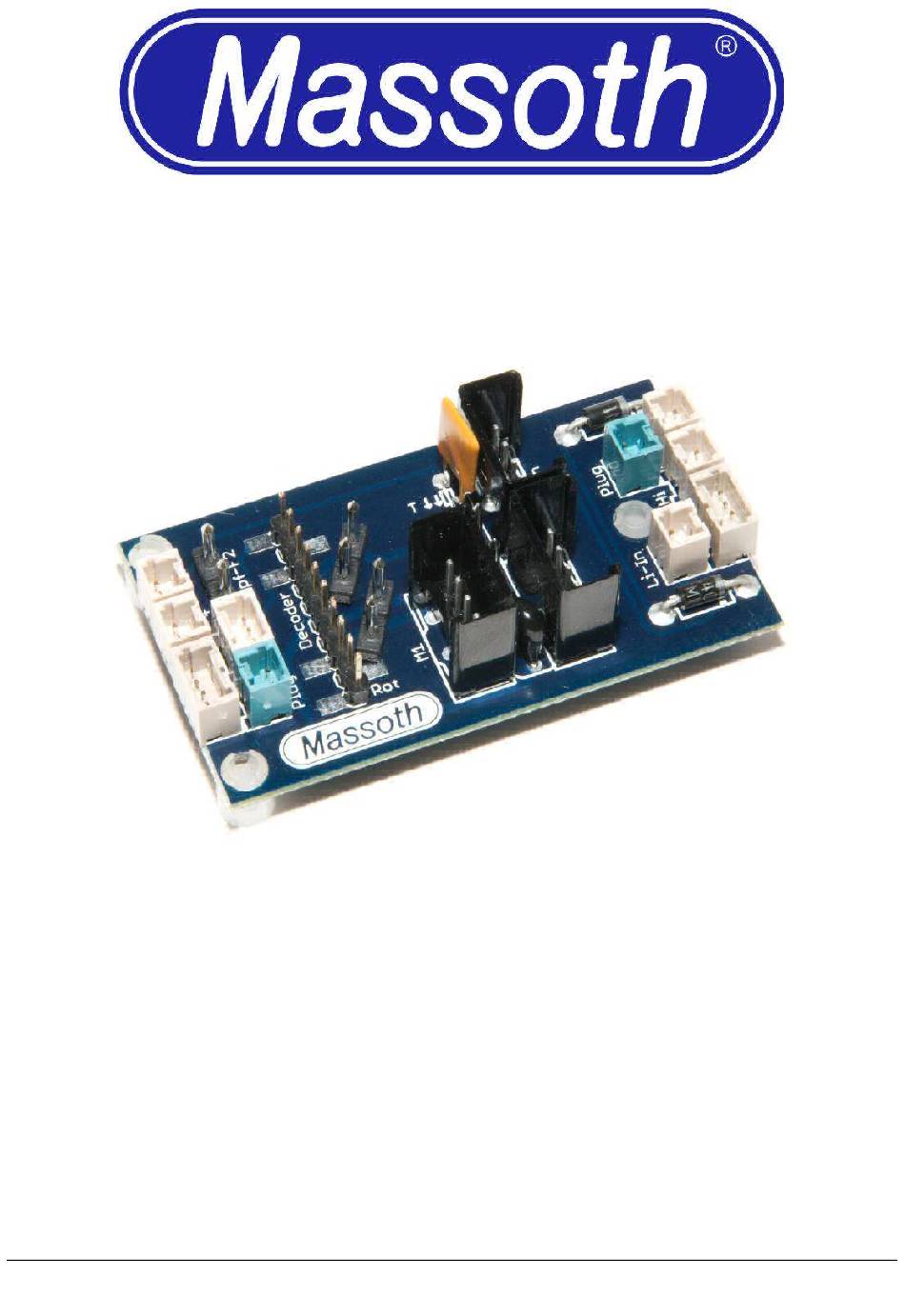

- Seite 1 DCC Onboard Adapter 8150701 Version 1.0 – 03/09 DCC Onboard Adapter – 8150701...
-
Seite 2: Lieferumfang
Der OnBoard-Adapter beinhaltet keine Spannungsregelung ! Wenn ihre Lok mit 5V Lampen und Verdampfer ausgerüstet ist, müssen sie im angeschlossen Dekoder die Spannung entsprechend vor der Inbetriebnahme richtig programmieren. Bei den Massoth eMotion- Dekodern ist das : CV50 = 5 •... -
Seite 3: Anschluss
Kabel für Kabel vor, damit sie nichts vertauschen. Ein eventuell vorhandenes Soundmodul (großer roter Stecker) kann an diesen Adapter nicht angeschlossen werden ! Der Massoth Dekoder wird über das 10polige Schnittstellenkabel (Rei- henfolge gemäß Dekoderanleitung beachten) an den Adapter ange- schlossen. - Seite 4 Nach Ausbau des original Dekoders wird der Adapter an der gleichen Stelle mit 3 Schrauben befestigt. Empfohlene Dekoder zum Anschluss : Massoth eMotion XL , XXL oder XLS 2.3 Schalterfunktion Die Schalterfunktion ist nach dem Umbau anders belegt, da der Schalter nicht direkt in den Massoth-Dekoder eingreifen kann.
- Seite 5 Strom : 3A (abhängig vom angeschlossenen Dekoder) • 3.1 Garantie und Gewährleistungsanspruch Massoth gewährt die Fehlerfreiheit dieses Produkts für ein Jahr. Dar- über hinaus besteht in Deutschland ein Gewährleistungsanspruch von 2 Jahren. Verschleißteile sind von der Garantieleistung ausgeschlossen, da diese Teile einer natürlichen Abnutzung durch Gebrauch des Gegen- standes unterliegen.
-
Seite 6: Kundendienst
64342 Seeheim www.massoth.de MASSOTH® und DiMAX® sind eingetragene Warenzeichen der Firma MASSOTH ELEKTRONIK GMBH, Seeheim, Deutschland. LGB® ist ein eingetragenes Warenzeichen und Eigentum des entsprechenden Inhabers. Andere Warenzeichen sind ebenfalls geschützt. © 2005 by MASSOTH ELEKTRONIK GMBH DCC Onboard Adapter – 8150701...
