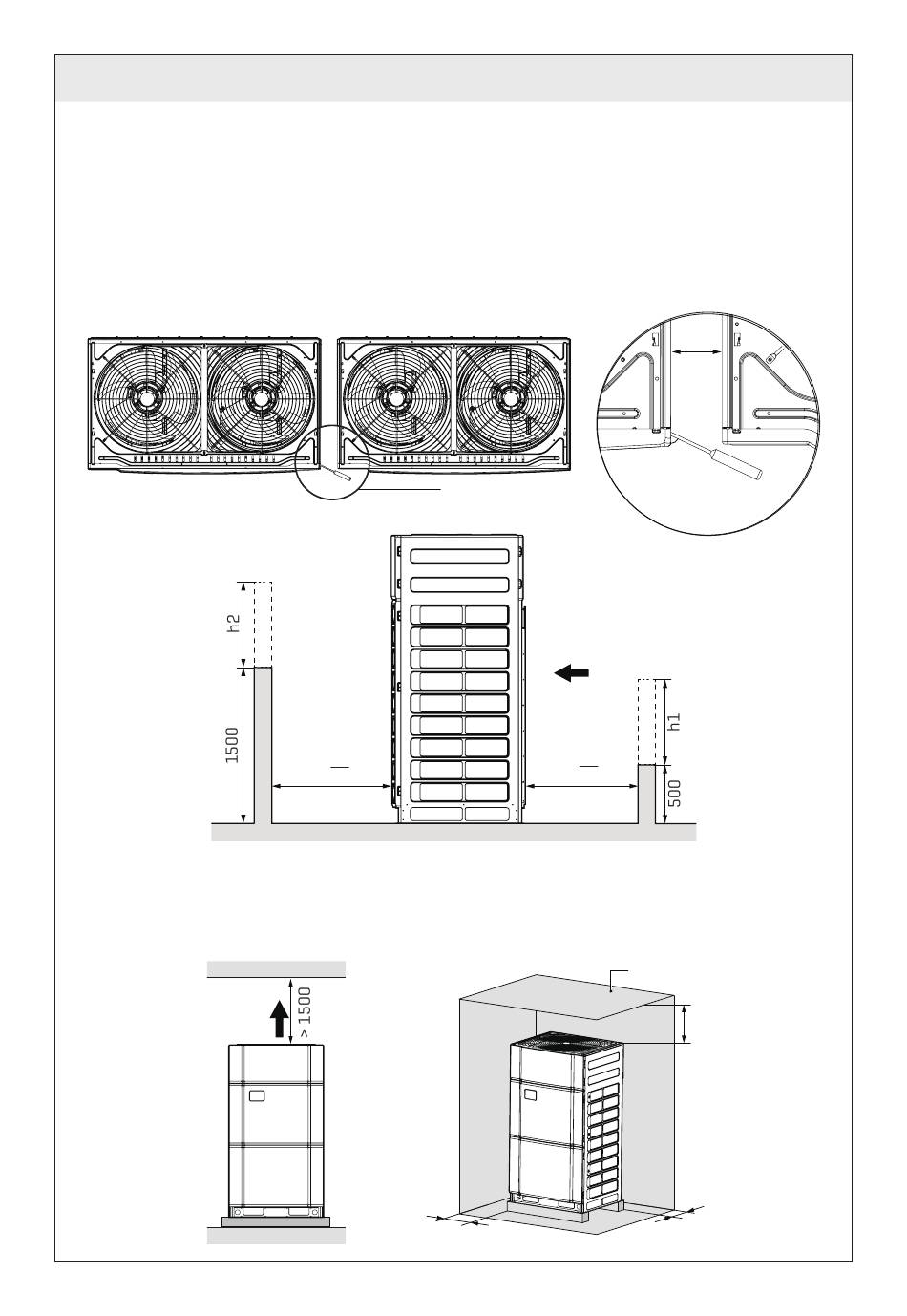

Abmessungen und Abstände
HINWEISE:
- Der Installationsaum basiert auf dem Kühlbetrieb bei einer Außentemperatur von 35 °C. Wenn die Außentemperatur
35°C überschreitet oder die Wärmelast groß ist und alle Außengeräte mit Überkapazität betrieben werden, sollte
der Raum an der Saugseite vergrößert werden.
- Wenn die Demontage oder Installation des Geräts durch Hindernisse beeinträchtigt werden kann, sollte der
Abstand entsprechend vergrößert werden.
- Wenn zwei oder mehr Geräte installiert werden, kann der Betrieb durch die benachbarten Geräte beeinträchtigt
werden. Der Abstand zwischen den beiden benachbarten Einheiten sollte mehr als 100 mm betragen.
Schraubendreher
Ermittlung des Raumbedarfs
- Befindet sich ein Hindernis über dem Gerät, installieren Sie das Gerät wie folgt:
Wenn der Raum um das Geräts herum frei ist, muss die Oberseite des Geräts mindestens 1500 mm von der Decke
entfernt sein. Wenn der Abstand weniger als 1500 mm beträgt oder der Raum um das Gerät herum nicht genügt,
wird empfohlen, einen Abluftkanal für eine ausreichende Belüftung anzuschließen.
Luftausblas
A
Front
≥Raumbedarf
+ h2
2
> 200
14
≥100
60°
A 1:5
Lufteinlass
≥Raumbedarf
+ h1
2
Decke
< 1500
> 1000
