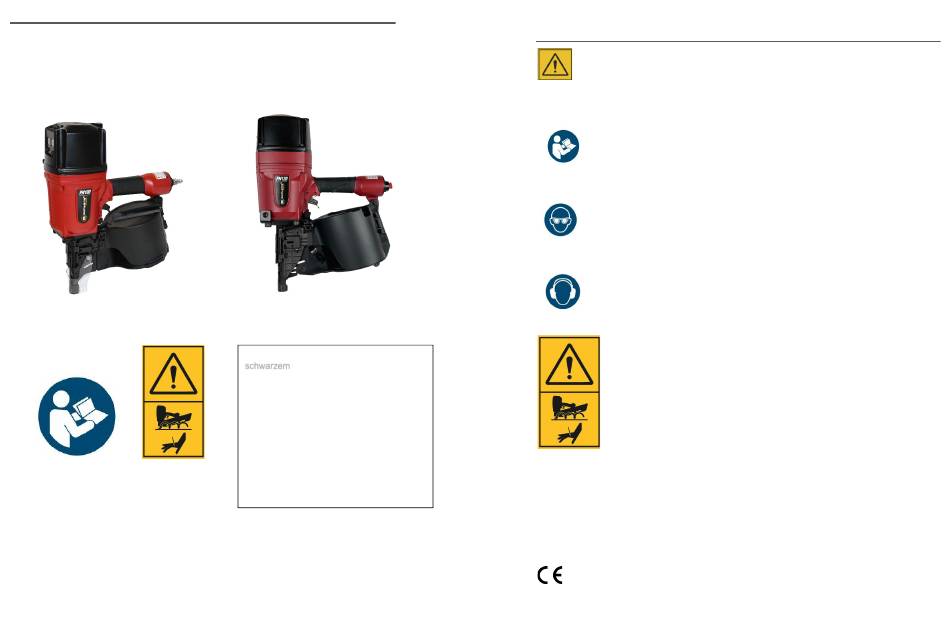

BETRIEBSANLEITUNG UND ANLEITUNG ZUR INBETRIEBNAHME
Pneumatisches Nagelgerät
Modell PN100—PN100EPAL—PN130
Hersteller: Everwin Pneumatic Corp.
WARNUNG:
Lesen und verstehen Sie die Geräteaufkleber und das Handbuch. Nichtbeachtung der Warnungen
könnte zu schwerer Verletzung führen. Bewahren Sie das Handbuch bis zur Entsorgung des Gerätes
auf. (Normen: ISO 3864-2, ISO 7010-M002)
Nur bei Verwendung der Geräte mit
schwarzem Trigger: Kontaktauslösung (nicht
bei Einzelschuss-Geräten)
Dieses Gerät hat entweder umschaltbare
Auslösung für Kontaktauslösung oder
andauernde Kontaktauslösung über
Auslösesystemwähler oder ist ein
Kontaktauslöser oder andauerndes
Kontaktauslösegerät. Seien Sie vorsichtig
beim Gebrauch. Werkzeuge im
Kontaktauslösemodus dürfen nur für
Produktionsanwendungen verwendet werden
s. Beschreibung S 2
1
VERWENDETE GEFAHRENZEICHEN IN DER
BEDIENUNGSANLEITUNG UND AUF DEM DRUCKLUFTGERÄT
Das Gefahrenzeichen zeigt eine potenzielle Körperverletzungsgefahr an. WARNUNG: Bezeichnet
eine Gefahr, die, wenn sie nicht abgewendet wird, zu schweren Verletzungen bis hin zum Tod führen
kann.
Lesen und verstehen Sie die Werkzeugbeschriftungen und das Handbuch. Wenn Sie die
Warnhinweise missachten, kann es zu schweren Verletzungen kommen.
Bediener und andere Personen im Arbeitsbereich müssen einen stoßfesten Augenschutz mit
Seitenschilden tragen.
Bediener und andere Personen im Arbeitsbereich müssen einen Gehörschutz tragen.
Dieses Gerät hat entweder umschaltbare Auslösung für Kontaktauslösung oder andauernde
Kontaktauslösung über Auslösesystemwähler oder ist ein Kontaktauslöser oder andauerndes
Kontaktauslösegerät. Sein vorgesehener Einsatzzweck sind Produktionsanwendungen wie Paletten,
Möbel, Fertighäuser, Polsterungen und Verschalungen.
Wenn sich dieses Gerät im umschaltbaren Auslösemodus befindet, stellen Sie immer sicher, dass es
die richtige Auslöseeinstellung ist.
Benutzen Sie das Gerät nicht in Kontaktauslösung für Anwendungen wie das Schließen von Kartons
oder Kisten und die Montage von Transportsicherheitssystemen auf Anhängern und Lastkraftwagen.
Warnung, dass das Gerät nur an sicheren Arbeitsplätzen verwendet werden darf.
Vorsicht beim Wechseln von einer Eintreibstelle zur einer anderen.
Dieses Werkzeug verfügt über eine CE Zulassung nach geltenden Richtlinien.
Angabe des maximalen und minimalen Arbeitsdrucks auf Werkzeug
2
Inhaltsverzeichnis
Verwandte Anleitungen für Everwin PN100
Inhaltszusammenfassung für Everwin PN100
- Seite 1 Warnhinweise missachten, kann es zu schweren Verletzungen kommen. Bediener und andere Personen im Arbeitsbereich müssen einen stoßfesten Augenschutz mit Seitenschilden tragen. Hersteller: Everwin Pneumatic Corp. Bediener und andere Personen im Arbeitsbereich müssen einen Gehörschutz tragen. Nur bei Verwendung der Geräte mit schwarzem Trigger: Kontaktauslösung (nicht...
-
Seite 2: Inhaltsverzeichnis
Luftverbrauch einzelnen Anwendungen erforderlich sein. Das Gerät verbraucht 3,2 liter/sec (PN100/PN100Epal) oder 3,3 Liter/sec (PN130) Druckluft bei einer Schussrate von 100 Nägeln pro Minute und einem Druck von 90 psi (6.2 bar). Verwenden Sie Ihre Hierzu dient die Betriebsanweisung vor Ort Schussanzahl / Minute um die erforderliche Luftmenge zu bestimmen. - Seite 3 Jeder darüberhinausgehende Gebrauch verstößt gegen die bestimmungsgemäße Nur geeignete pneumatische Druckluftanschlüsse sollten am Gerät angeschlossen werden. Verwendung. Die bestimmungsgemäße Verwendung ist ausschließlich als Eintreibgerät zum Es ist wichtig, dass die Druckluft aus dem Gerät in die Atmosphäre entweichen kann, sobald Setzen von Klammern definiert.
-
Seite 4: Luftdrucksystem
GERÄTE INBETRIEBNAHME LUFTDRUCKSYSTEM GEFAHR Damit luftbetriebene Systeme optimal arbeiten, muss das Luftversorgungssystem richtig installiert und regelmäßig kontrolliert werden. Im Folgenden sehen Sie ein eine Checkliste für den korrekten Betrieb und die Instandhaltung der Luftsysteme. Innenraum –Folgende Punkte müssen sichergestellt sein: alle mit Luft gefüllten Rohre und Schläuche müssen über einen ... -
Seite 5: Betriebsmodi
BETRIEBSMODI Überprüfung der Auslösesysteme nach DIN 11148 Abschnitt 5.2.5.1 5.2.5.1.3 Kontaktauslösung Kontaktauslösung /Schnellschuss Betrieb (nur für Produktionsanwendungen an sicheren a) Das Gerät wird in der Ausrichtung horizontal unten gehalten, ohne die Arbeitsfläche zu berühren. b) Arbeitsplätzen) Der Auslöser wird betätigt (kein Eintreibvorgang darf stattfinden). c) Während der Auslöser weiter gehalten wird, wird das Gerät in Kontakt mit der Arbeitsfläche gebracht, und der Werkstückkontakt wird vollständig aktiviert (ein einzelner Eintreibvorgang muss stattfinden). -
Seite 6: Pflege Schmierung
LADEN DES GERÄTES UND BETREIB PFLEGE SCHMIERUNG GEFAHR Diese Geräte sind für eine einfache Wartung konzipiert. Einige einfache Details garantieren einen Trennen Sie das Gerät von der Luftversorgung ab. sicheren Gebrauch und langes Geräteleben. Jeder, der das Gerät verwendet, muss die Sicherheitsanweisung sowie die Anleitung zur Wartung lesen. -
Seite 7: Wartung
Reinigung des Geräts WARTUNG GEFAHR GEFAHR Trennen Sie das Gerät von der Luftversorgung ab. Verwenden Sie niemals Kerosin oder andere Halten Sie das Gerät in einer sicheren Position (weg von entflammbare Stoffe um das Gerät zu reinigen sich und Dritten). Nach der Reinigung luftbetriebener Geräte mit geeignetem Lösungsmittelentferner tragen Sie eine dünne Schicht empfohlenen Schmiermittels z.Bsp OMER Spezialfett D07 - 200 ml... -
Seite 8: Entsorgung
Verantwortung, dass das gekaufte Produkt frei von Material- und Verarbeitungsfehlern war, und verpflichtet sich, nach Wahl von EVERWIN jeden defekten pneumatischen Hefter oder Nagler von EVERWIN für einen Zeitraum von einem Jahr zu reparieren oder zu ersetzen, vorbehaltlich der hier beschriebenen Ausschlüsse und Beschränkungen. Um einen Garantieanspruch geltend zu machen, benötigen EVERWIN und seine autorisierten Vertriebspartner einen Kaufbeleg, und können das...
