2WD
Stecknuss
5 5

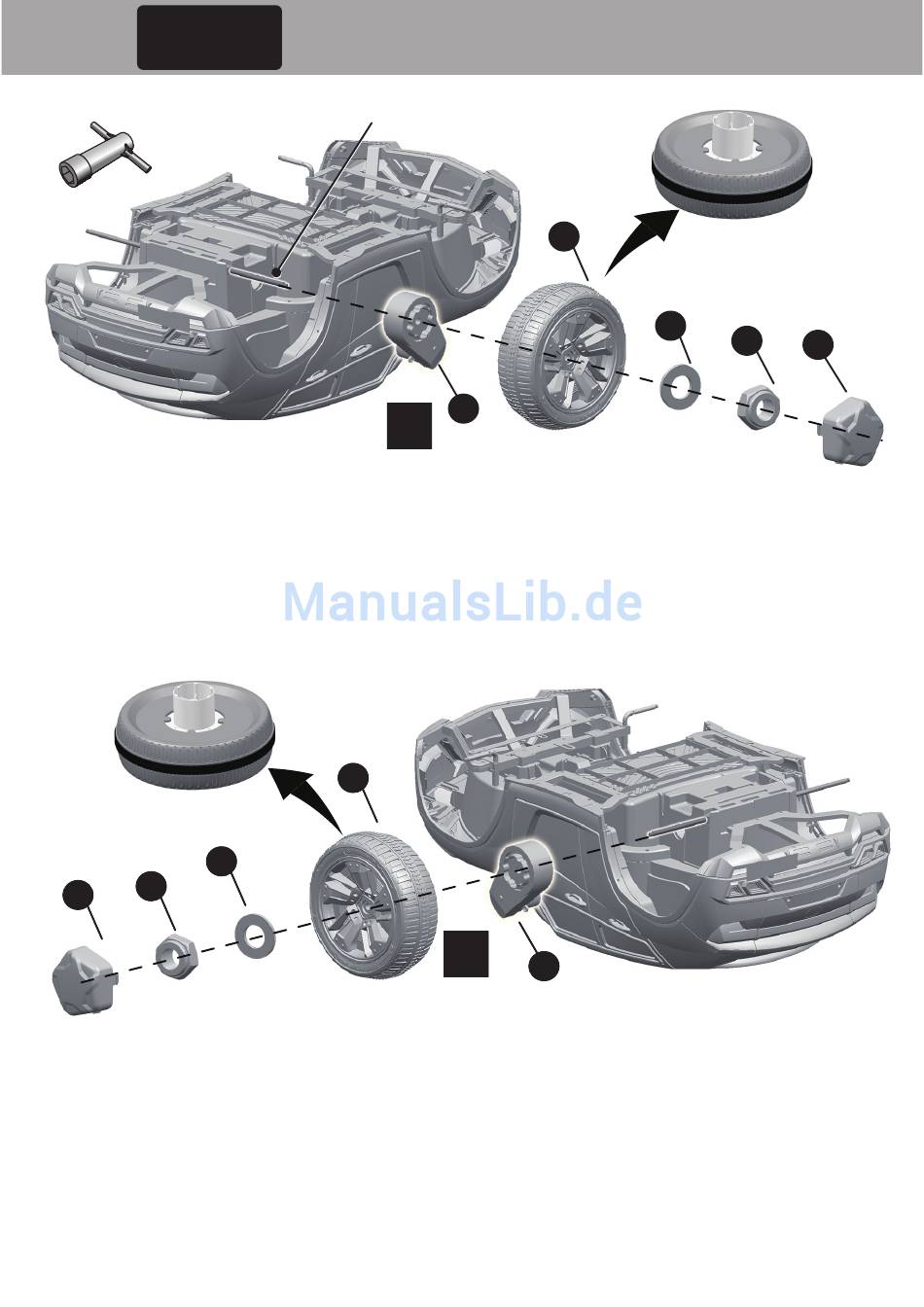

1. Schieben Sie den Motor auf die Achswelle (Linke Seite). Achten Sie dabei auf
rechts R und links L. In Fahrtrichtung wenn Auto auf den Rädern steht.
2. Schieben Sie das Rad auf die Achse und achten darauf das es mit dem Motor
zusammen passt.
3. Schieben Sie eine Ø12 Unterlegscheibe auf die Achswelle.
4. Schrauben Sie nun mit einer Ø10 Mutter am jeweiligen Ende der
Achswelle mit der Stecknuss fest.
5. Stecken Sie die Radkappe auf.
9
10
9 9
1 1 0 0 0
6. Schieben Sie den Motor auf die Achse (Rechte Seite).
Bitte auch hier wieder auf R rechte Seite und L linke Seite achten.
7. Schieben Sie nun das Rad auf die Achswelle und achten darauf das diese mit dem
Motor zusammen passt.
8. Schieben Sie eine Ø12 Beilagscheibe auf die Achswelle.
9. Befestigen Sie Ø10 Mutter auf das Ende der Achswelle und ziehen diese mit
der Stecknuss fest. HINWEIS: Es wurde eine extra Stecknuss beigelegt um
die Ø10 Mutter auf der anderen Seite gegen zu halten während diese Steck-
nuss angezogen wird.
10. Befestigen Sie nun die Radkappe.
Montage des Hinterrades │ 7
Hinterachse
7 7
7
8 8
8
2
L
1
R
6
6
3
4
5
