4. Beschreibung der elektro-hydraulischen Preßwerkzeuges

4.1. Beschreibung der Komponenten

Das elektro-hydraulische Preßwerkzeug mit unserer Typbezeichnung HK 12/2 EL
bestehen aus folgenden Komponenten:

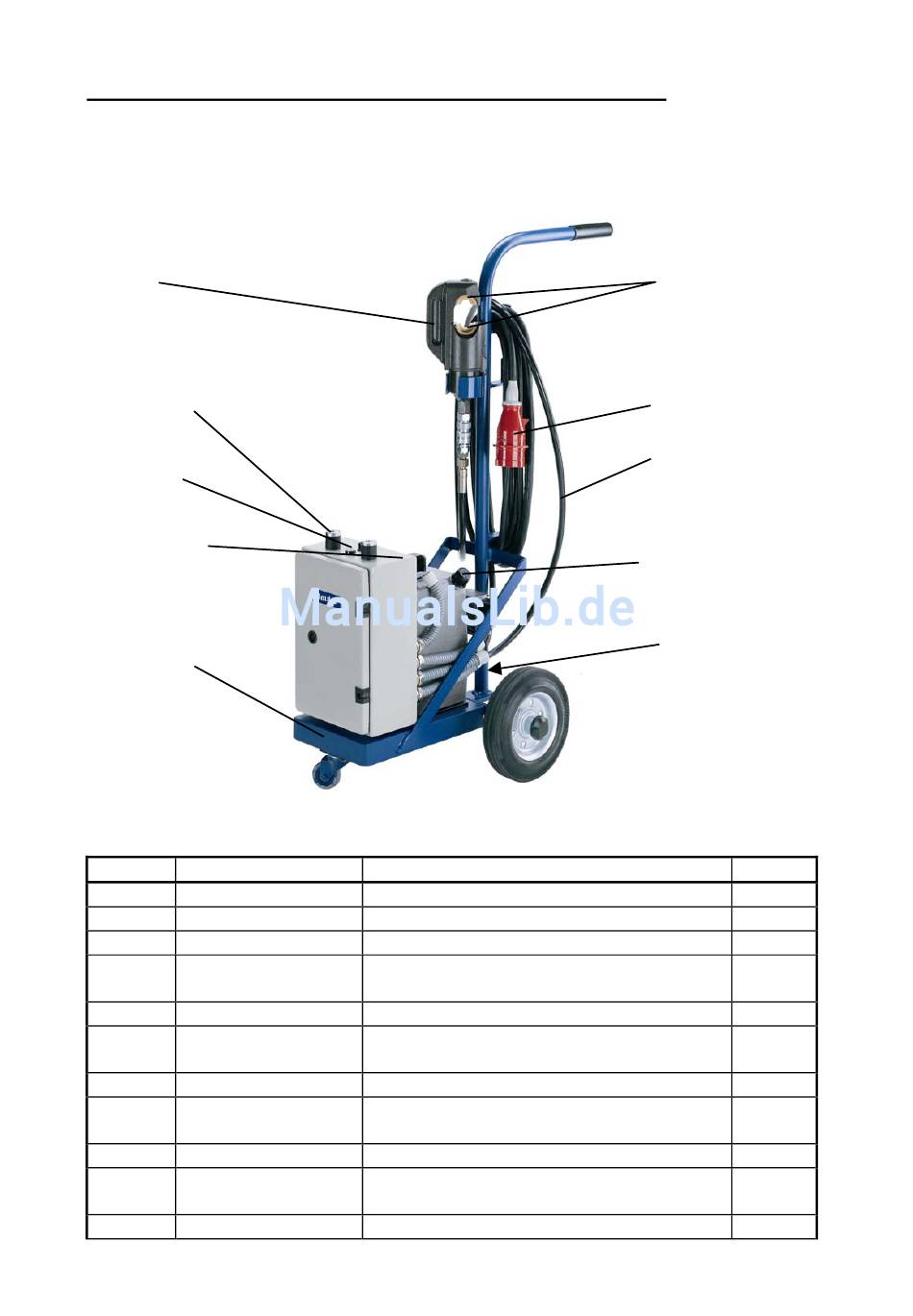

Bild 1
Preßkopf
Pos.-Nr. 9
Schlüsselschalter
für Netzstrom
Pos.-Nr. 1
Betriebskontroll
lampe
Pos.-Nr. 3
Steckvorrichtung
für Fußtaster/
Zweihandsicherheits-
steuerung
Pos.-Nr. 2
Transportwagen
Pos.-Nr. 11
Tabelle 1
Pos.-Nr. Bezeichnung
1 Schlüsselhalter
2 Steckvorrichtung
3 Betriebskontrollampe zeigt die Betriebsbereitschaft an.
4 Öleinfüllstutzen und
Ölmeßstab
5 Ölablaßschraube
6 Netzstecker
7 Sicherheitsfußschalter Betätigungstaster für den Fußbetrieb
8 Hydraulikschlauch
9 Preßkopf
10 Werkzeugeinsätze
11 Transportwagen
Die Abbildung entspricht nicht in allen Details der gelieferten Version.

Funktion

für Netzstrom
für den Sicherheitsfußschalter
Einfüllstutzen für das Hydrauliköl mit
Füllstandsmeßstange
Ablaßschraube für Hydrauliköl
für Wechsel- (Schuko) oder Drehstrom
(CEE)
Stahlarmierter Hochdruckhydraulikschlauch
Arbeitseinheit der Kabelanschlagvorrichtung S 3, 5
Preßeinsätze zum Aufpressen von Kabel-
schuhen und Verbindern auf Leiterenden
spezieller Transportwagen für E-Pumpen
Seite 3
Werkzeugeinsätze
Pos.-Nr. 10
Netzstecker
Pos.-Nr. 6
Hydraulikschlauch
Pos.-Nr. 8
Öleinfüllstutzen und Meßstab
Pos.-Nr. 4
Ölablaßschraube
Pos.-Nr. 5
Referenz
S 3, 5
S 3, 4
S 3, 4
S 3, 9
S 3
S 3
S 3, 5
S 3, 5, 9,
10, 11
S 3, 4, 6,
8
S 3, 11
