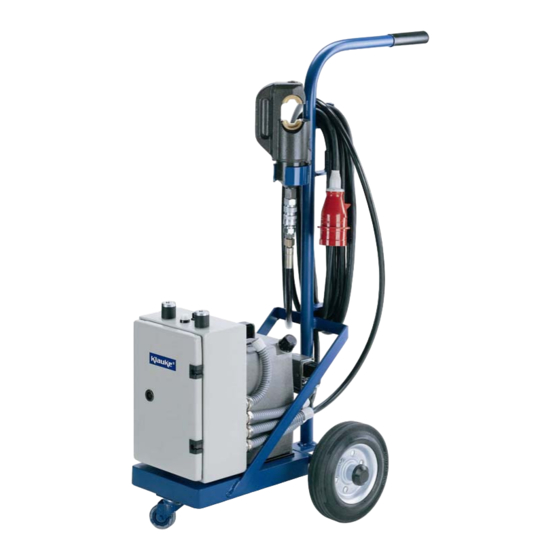

Bedienungs- und Wartungsanleitung
Instruction Manual
HK 12/2 EL
Serialnummer
Inhaltsangabe
1.
2.
3.
4.
4.1.
4.2.
4.3.
5.
5.1.
5.2.
5.3.
5.4.
5.5.
5.6.
Hinweis, welche (Ersatz-) Teile vom Kunden selber ausgewechselt werden dürfen.
5.7.
6.
7.
8.
JCS
HE.8235_C 9/99
HE8235_C.doc
Anzahl der Seiten: 25

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Klauke HK 12/2 EL

  • Seite 1: Inhaltsverzeichnis

    Bedienungs- und Wartungsanleitung Instruction Manual HK 12/2 EL Serialnummer Inhaltsangabe Einleitung Aufschriften Gewährleistung Beschreibung des elektro-hydraulischen Preßwerkzeuges 4.1. Beschreibung der Komponenten 4.2. Beschreibung der Betätigungs- und Überwachungsfunktionen 4.3. Beschreibung des Preßvorganges Hinweise zum bestimmungsgemäßen Gebrauch 5.1. Bedienung des Gerätes 5.2.

  • Seite 2: Einleitung

    Bedienungsanleitung Bitte prüfen Sie anhand Ihres Lieferscheins, ob Sie auch die von Ihnen gewünschten Zubehörteile erhalten haben. Bedienungsanleitung für das elektro-hydraulische Kabelanschlagaggregat Typ HK 12/2 EL, Seriennummer ..... 1. Einleitung • Vor Inbetriebnahme Ihres Preßgerätes lesen Sie sich die Bedienungsanleitung sorgfältig durch.

  • Seite 3: Beschreibung Des Elektro-Hydraulischen Preßwerkzeuges

    Bedienungsanleitung HK 12/2 EL Seite 3 ______________________________________________________________________________ 4. Beschreibung der elektro-hydraulischen Preßwerkzeuges 4.1. Beschreibung der Komponenten Das elektro-hydraulische Preßwerkzeug mit unserer Typbezeichnung HK 12/2 EL bestehen aus folgenden Komponenten: Bild 1 Preßkopf Werkzeugeinsätze Pos.-Nr. 9 Pos.-Nr. 10 Schlüsselschalter Netzstecker für Netzstrom Pos.-Nr.

  • Seite 4: Beschreibung Der Betätigungs- Und Überwachungsfunktionen

    Bedienungsanleitung HK 12/2 EL Seite 4 ______________________________________________________________________________ 4.2. Beschreibung der Betätigungs- und Überwachungsfunktionen Nachdem das Steuerkabel des Sicherheitsfußschalters über die Steckvorrichtung (Pos.-Nr. 2) mit der Pumpe verbunden wurde, wird der Preßvorgang durch Betätigung des Sicherheits- fußschalters (Pos.-Nr. 7) ausgelöst. Als Zubehör steht alternativ zu dem Sicherheitsfußschalter auch eine Zweihandsicherungssteuerung zur Verfügung.

  • Seite 5: Hinweise Zum Bestimmungsgemäßen Gebrauch

    Bedienungsanleitung HK 12/2 EL Seite 5 ______________________________________________________________________________ 5. Hinweise zum bestimmungsgemäßen Gebrauch Es muß darauf geachtet werden, daß das Pumpaggregat standsicher auf einer ebenen Fläche mit einem maximalen Neigungswinkel von 15° aufgestellt wird. In Verbindung mit einem 2 m Hochdruckschlauch (Pos.-Nr. 8) ist das Arbeiten im Kabelgraben nicht möglich.

  • Seite 6: Erläuterung Des Anwendungsbereiches

    Bedienungsanleitung HK 12/2 EL Seite 6 ______________________________________________________________________________ 5.2. Erläuterung des Anwendungsbereiches Unser elektro-hydraulisches Preßgerät vom Typ HK 12/2 EL verfügt über eine große Anzahl verschiedener Werkzeugeinsätze (Pos.-Nr. 10) zum Verpressen von Cu- und Al-Verbindungsmaterial. Tabelle 2 Bild 2 Preßbereich Verbindungsmaterial...

  • Seite 7: Verarbeitungshinweise

    Bedienungsanleitung HK 12/2 EL Seite 7 ______________________________________________________________________________ Die Geräte sind nicht für den Dauerbetrieb geeignet. Es muß nach ca. 50-60 Verpressungen hintereinander, bzw. 30 min ununterbrochener Preßzeit, eine kurze Pause von mindestens einer viertel Stunde eingelegt werden, damit dem Gerät Zeit zur Abkühlung gegeben wird.

  • Seite 8: Wartungshinweise

    Seite 8 ______________________________________________________________________________ Mit den in Tabelle 3 Abs. a aufgeführten Einsätzen dürfen ausschließlich handelsübliche Klauke Rohrkabelschuhe und Verbinder verarbeitet werden. Eine Verpressung von handelsüblichen Kabelschuhen und Verbindern anderer Hersteller ergibt keine ordnungsgemäße Verpressung. Gleiches gilt für das Verbindungsmaterial aus Tab. 3g, 3h, 3i, 3j und 3k.

  • Seite 9: Ölwechsel- Und Wartungsintervalle

    Bedienungsanleitung HK 12/2 EL Seite 9 ______________________________________________________________________________ 5.5. Ölwechsel- und Wartungsintervalle. Es ist empfehlenswert, das Gerät in regelmäßigen Abständen durch einen Sachkundigen zu warten, um einen einwandfreien Zustand vor dem nächsten Gebrauch zu gewährleisten. Tabelle 5 - Wartungsplan: Was? Wann?

  • Seite 10: Verhalten Bei Störungen

    Bedienungsanleitung HK 12/2 EL Seite 10 ______________________________________________________________________________ 6. Verhalten bei Störungen Erreicht die Pumpe nicht Ihren vollen Druck, so kann Luft in das System eingedrungen sein. Abhilfe: Halten Sie bitte den Preßkopf tiefer als die elektrische Pumpe und betätigen Sie den Sicherheitsfußschalter bis die Preßeinsätze ihre Endlage erreicht haben.

  • Seite 11: Technische Daten

    4 oder 10 m Hydrauliköl: "AVIA HVI 15" Betriebsdruck: 700 bar Steuerspannung 24 V DC äquiv. Dauerschalldruckpegel: < 70 dB(A) Ausführung mit Wechselstrommotor Typ HK 12/2 EL/220: Gewicht des kompl. Gerätes: ca. 52,8 kg Nennleistung: 0,75 kW Motorspannung: 230V/50HZ Förderleistung: 0,9 l/min Eingefüllte Ölmenge...
  • Seite 12 Auf dem Knapp 46 Tel.: ++49 (0)2191/907-0 D-42855 Remscheid Fax: ++49 (0)2191/907-141 _____________________________________________________________________________ Instruction Manual HK 12/2 EL Index Introduction Labels Warranty Description of the electro hydraulic crimping unit 4.1. Description of the components 4.2. Description of the operation and control functions 4.3.
  • Seite 13 Instruction manual HK12/2EL page 13 _____________________________________________________________________________ Brief inspection before putting into service Please check immediately if you received all parts mentioned in our basic supply. Basic supply: Electro-hydraulic pump Type EHP 2 Three step safety foot switch 2 m high pressure hose with coupling Power cable (4 or 10 m) Crimping head Type PK 120 Trolley...

  • Seite 14: Description Of The Components

    Instruction manual HK12/2EL page 14 _____________________________________________________________________________ 4. Description of the hydraulic crimping unit 4.1. Description of the components The electro hydraulic crimping unit type HK 12/2 EL consists of the following components: picture 1 Crimping head Dies Pos.-Nr. 9 Pos.-Nr. 10...
  • Seite 15 Instruction manual HK12/2EL page 15 _____________________________________________________________________________ 4.2. Description of the operation and control functions After the plug of the safety foot switch has been plugged into the socket (Pos.-No. 2) and the key of the power switch (Pos.-No. 1) has been turned the working process can be initiated by actuating the safety foot switch (Pos.-No.

  • Seite 16: Operation Of The Unit

    Instruction manual HK12/2EL page 16 _____________________________________________________________________________ 5. Remarks with respect to the determined use The pump must be positioned on an even surface with a max. angle of 15°. In combination with a 2 m high-pressure hose it is not possible to work in a cable trench. For this application at least a 3 m high-pressure hose is needed.
  • Seite 17 17 _____________________________________________________________________________ 5.2. Explanation of the application range Our electro hydraulic crimping tool type HK 12/2 EL has a large number of various dies (Pos.-No. 10) available to crimp primarily copper and aluminium but also other connecting material. Table 2...

  • Seite 18: Mounting Instructions

    Instruction manual HK12/2EL page 18 _____________________________________________________________________________ The unit is not designed for long continued operation. After approximately 50-60 consecutive working cycles, respectively 30 min of continued operation, a break of approx. 15 min. is required to give the unit time to cool down. Attention Too intensive use can cause heat damages to the unit Attention...
  • Seite 19 19 _____________________________________________________________________________ With those dies mentioned in Table 3a only Klauke cable lugs and connectors „Standard type“ are supposed to be crimped. Crimping of commercial cable lugs and connectors of other suppliers will not result in a perfect crimp.
  • Seite 20 Instruction manual HK12/2EL page 20 _____________________________________________________________________________ The hydraulic oil has to be completely changed annually or after 10.000 compressions if the tool is used frequently. We recommend to have the service done in specialised companies where the safe disposal of the oil is guaranteed. Attention Please use only clean, proper hydraulic oil.
  • Seite 21 Instruction manual HK12/2EL page 21 _____________________________________________________________________________ 6. Troubleshooting a.) If the pump doesn’t reach the final operating pressure air may have penetrated the system. => Hold the crimping head lower than the electric pump and actuate the foot switch (Pos.-No. 7) until the dies have contacted each other. Repeat this procedure 2 or 3 times.

  • Seite 22: Technical Data

    Instruction manual HK12/2EL page 22 _____________________________________________________________________________ 8. Technical Data Crimping force (PK 12): approx. 130 kN Weight (PK 12): approx. 5,5 kg Driving voltage: 24 V DC Protective system: IP 54 Hose length: 2 mm Bending radius of the hose: 70 mm Length of the power supply cable: 10 m...
  • Seite 23 Fax: ++86-21-62254404 Tel.: ++31-73-5997599 Fax: ++31-73-5997590 KOREA: Taehyung Hydraulic Tool E-Mail: hke@csi.com Mr. Kim 140-5, Gamjeun-Dong, Sasang-Gu ÖSTERREICH: KLAUKE Handelsgesellschaft mbH Busan 17-060 (Korea) Mr. Acham Tel.: ++82-51-3171507 Kaiser-Franz-Josef-Str. 9 Fax: ++82-51-3171507 1230 Wien (Österreich) E-Mail: thhyd@hanmail.net Tel.: ++43-1-8893436 Fax: ++43-1-8893433...
  • Seite 24 Service HK12/2EL Seite/page 24 _____________________________________________________________________________ UNGARN Trend Elektro SÜDARFIKA Eberhardt Martin CC Mr. Istvan Imrik Mr. Roger Martin H-1117 Budapest 55 Evelyn Street Dombovari ut 5-7 (Ungarn) Newland Johannesburg Tel.: 0036-1-464-3118 Post point Delarey 2114 Fax: 0036-1-464-3119 Tel.: 0027-11-6732043 E-Mail: trendelektro@freemail.hu Fax: 0027-11-6732036 E-Mail:...
  • Seite 25 _____________________________________________________________________________ Hydraulisches Preßwerkzeug Typ HK 12/2 EL (D) CE ‘96 - Konformitätserklärung. Wir erklären in alleiniger Verantwortlichkeit, daß dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: DIN EN 292 Teil 1 und 2, EN 294, EN 349, EN 60204-1, EN 28662-1, EN 50081-1, EN 50082-2, EN 60529, prEN 982, prEN 1037 gemäß...
