XSBox R6v Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für XSBox R6v
Inhaltszusammenfassung für XSBox R6v
- Seite 1 ® XSBox R6v/R6vE Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
XSBox ® Bedienungsanleitung Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise 1 Übersicht 1.1 Einleitung ......4 1.2 Anschlüsse, Anzeigen und Bedienelemente . -
Seite 3: Sicherheitshinweise
XSBox ® Bedienungsanleitung Sicherheitshinweise Bitte beachten Sie bei der Benutzung der XSBox ® R6v unbedingt folgende Sicherheitshin- weise, um sich und das Gerät vor Verletzungen bzw. Schäden zu schützen: Schalten Sie das Gerät nicht ein wenn die Nutzung verboten ist oder zu Störungen führen kann. -
Seite 4: Übersicht

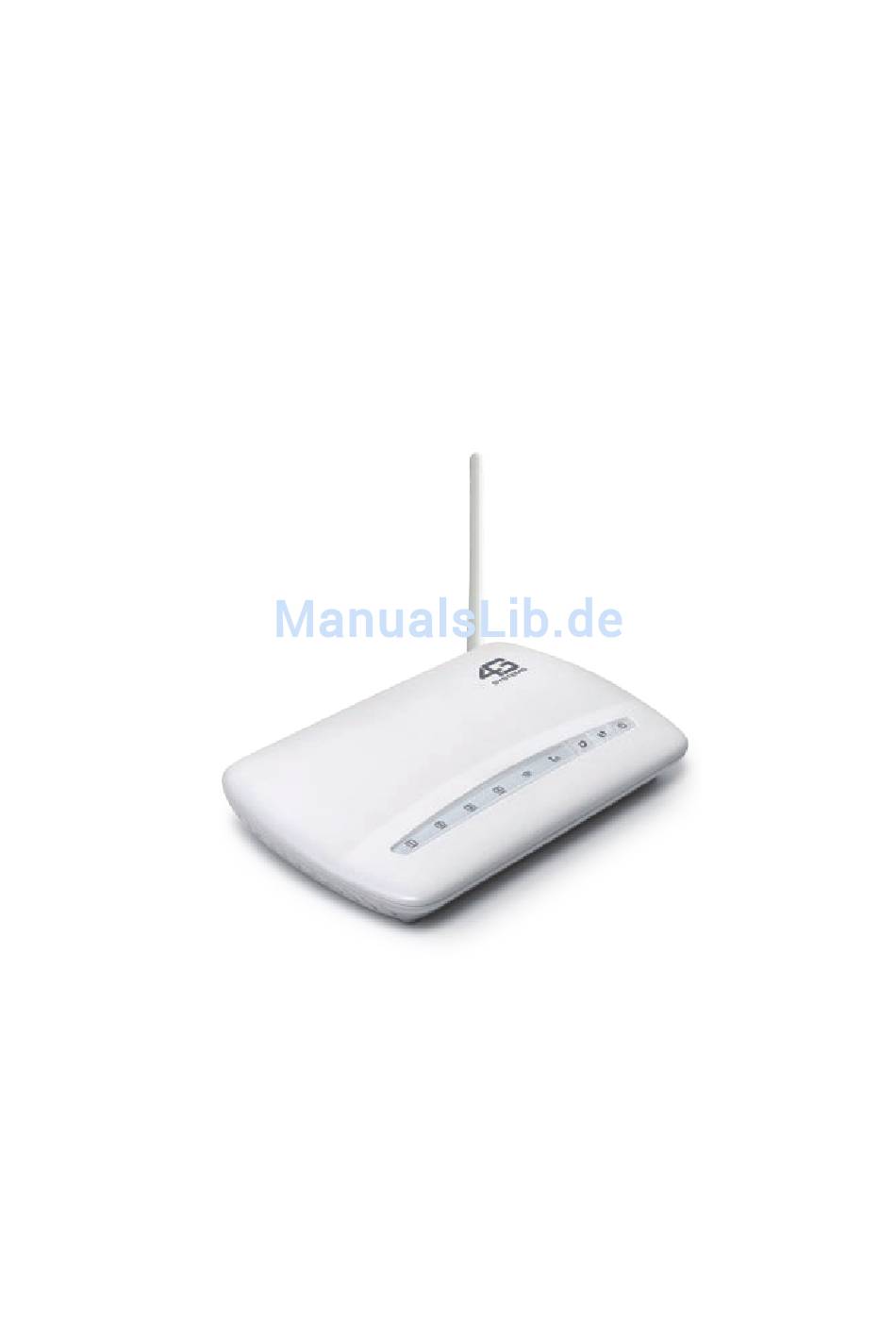

XSBox ® Bedienungsanleitung 1 Übersicht 1 1 Einleitung Vielen Dank, dass Sie sich für die XSBox ® R6v entschieden haben. Mit der XSBox ® steht Ihnen ein hochwertiger Router mit unzähligen Nutzungsmöglichkeiten zur Verfü- gung. 1 2 Anschlüsse, Anzeigen und Bedienelemente... -
Seite 5: Technische Daten
Zum Anschluß eines USB-Druckers oder eines USB- Speichersticks Resetknopf Drücken Sie den Resetknopf ca. 5 Sekunden, um die XSBox ® R6v auf die Werkseinstellungen zurückzuset- 1 4 LED-Anzeigen Spannungsanzeige: Grünes Signal bei eingeschaltetem Gerät Kein Signal bei ausgeschaltetem Gerät WPS-Anzeige: Grünes Signal bei WPS-Suche... -
Seite 6: Geräteinstallation
R6v führen Sie bitte folgende Schritte aus: Einsetzen der SIM-Karte Schließen Sie die XSBox ® R6v mittels des mitgelieferten Netzteils an das Spannungsnetz an Verbinden der XSBox ® R6v mit einem Gerät (PC, Notebook, etc.), falls Sie eine LAN-Verbindung herstellen möchten Seite 6... -
Seite 7: Verbindungsmöglichkeiten
Drücken Sie den Ein/Aus-Schalter für Sekunden, um Ihre XSBox ® R6v, nach Aufbau und Anschluss laut Kapitel , zu starten. Nach dem Startvorgang stellen Sie bitte eine Verbindung zu Ihrer XSBox ® R6v her, z.B. über das WLAN-Netz, welches im Auslieferungszustand unverschlüsselt ist und daher kei- nerlei Sicherheitsschlüsselabfrage verlangt. - Seite 8 XSBox ® Bedienungsanleitung Sie können folgende Konfiguration vornehmen: XSBox ® Home Bedienungshandbuch Geben Sie ein Administrator Kennwort ein, standardmäßig lautet es “admin” (Wir empfehlen Ihnen dringend, das Standard Passwort zu ändern). Drücken Sie „Nächste“ um fortzufahren. XSBox ® Home Bedienungshandbuch...
-
Seite 9: Erweiterte Einstellungen
Bedienungshandbuch Der Letzte Schritt behandelt die Sicherheitseinstellungen des Funknetzes Ihrer XSBox ® R6v, hier können Sie einen Netzwerknamen vergeben und eine WLAN- Verschlüsselung einstellen. Mit einem Klick auf „Fertigstellen“ werden die Einstel- lungen übernommen und die XSBox ® R6v startet neu. -
Seite 10: Netzwerkeinstellungen
Hier können Sie die Verbindungsart und Zugansprofile konfigurieren. Die XSBox ® R6v unterstützt zwei Arten, um sich mit dem Internet zu verbinden, „Auto- matisch“ und „Verbindung bei Bedarf“. Wenn “Automatisch” ausgewählt ist wird die Internetverbindung automatisch nach einem Neustart hergestellt. -
Seite 11: Wlan-Einstellungen
Machen Sie nur geringfügige Änderungen an diese Werte. Generell gilt, diese sollten nur von Experten verändert werden, da es hierbei zu Problemen kommen kann. Beacon Period: Beacon Period bezeichnet die Frequenz der Broadcastpakete Ihrer XSBox ® welche für die Synchronisierung von drahtlosen Netzwerken verantwortlich ist. -
Seite 12: Sicherheit
Sicherheit Hier können Sie die Sicherheit Ihres WLAN-Netzwerkes konfigurieren. Wählen Sie eine Verschlüsselungsmethode aus der Liste und setzen Sie ein Kennwort. Wenn Sie „Keiner“ wählen kann sich jedes Gerät ohne Kennwort mit der XSBox ® verbinden. Keiner: Keine Sicherheit. Es wird nicht empfohlen da sich jeder mit Ihrem Gerät verbinden und die Internet Verbindung nutzen kann. - Seite 13 Sicherheitsstandard! MAC Filter MAC Filter wird genutzt um speziellen MAC Adressen den Zugang zu ermöglichen. Keine Filterung: Alle Endgeräte können sich mit der XSBox ® R6v über WLAN verbinden. Alle in der Liste erlauben: Nur Geräte in dieser Liste können sich mit dem Router via WLAN verbinden.
-
Seite 14: Router
Bedienungsanleitung 4 3 Router Grundeinstellungen Hier konfigurieren Sie Ihr internes Netzwerk. Unter anderem können Sie die IP-Adresse, Subnetzmaske, Namen und andere Einstellungen der XSBox ® R6v konfigurieren. Router IP Addresse: Die Adresse des Routers im LAN. Standardmäßig lautet diese “19.168.1.5”. -
Seite 15: Geräteliste
Der Zugang zu den in der Liste aufgefürten URLs wird verweigert. Sie können neue Konfigurationen hinzufügen (maximal 10 in der Liste), existierende bearbeiten und löschen. Geräteliste Die Geräteliste liefert Ihnen Informationen über die mit der XSBox ® R6v verbundenen Geräte wie Systemname, IP- und MAC-Adresse sowie über die Verbindungsart. -
Seite 16: Portweiterleitung
XSBox ® Bedienungsanleitung Port Weiterleitung Mit einer Port Weiterleitung können Sie eingehende Verbindungen auf spezielle Ports oder Internetadressen im lokalen Netzwerk weiterleiten. Port Trigger Beim Port Triggering legt man die Ports (Zu öffnende Ports) fest, über die die Daten des Programms nach außen gesendet werden und zusätzlich, über welche Ports (Weiterzulei-... - Seite 17 ® R6v auf die Werkseinstellungen zurücksetzen, Ihre Konfigu- ration sichern oder wiederherstellen. Klicken Sie auf “Zurücksetzen” um die XSBox®R6v auf Ihre Werkseinstellungen zurück zu setzen. Klicken Sie auf “Sichern” um Ihre Konfiguration zu speichern. Klicken Sie auf „Wiederherstellen“ um eine Konfiguration wiederherzustellen. Dazu wählen Sie mit Klick auf „Durchsuchen“...
-
Seite 18: Voice
XSBox ® Bedienungsanleitung 4 5 Voice Die XSBox ® R6v verfügt über einen RJ11 Anschluss, um ein analoges Telefon anzuschlie- ßen. Anrufeinstellungen DTMF/FSK Es gibt zwei Übertragungsarten für die Anzeige von eingehenden Anrufen: DTMF und FSK. Benutzer können die jeweilige Übertragungsart abhängig von ihrem eigenen Land oder Region wählen. - Seite 19 XSBox ® Bedienungsanleitung Wählen Sie “Drucker hinzufügen” und klicken Sie auf “Weiter”. Wählen Sie “Lokaler Drucker” und klicken auf “Weiter”. Seite 19...
- Seite 20 XSBox ® Bedienungsanleitung Wählen Sie “Einen neuen Anschluss erstellen” “Standard TCP/IP Port“ und kli- cken auf „Weiter“. Geben Sie als Druckernamen „XSBoxR6v“ oder IP-Adresse “19.168.1.5” ein, bzw. die von Ihnen angepasste IP-Adresse Ihrer Box. Klicken Sie dann auf „Wei- ter“.
- Seite 21 XSBox ® Bedienungsanleitung Wählen Sie “Benutzerdefiniert” und klicken auf „Einstellungen“. Legen Sie die Einstellungen fest wie in folgender Abbildung dargestellt und klicken auf „OK“. IP_192.168.123.254 192.168.123.254 9100 Seite 1...
- Seite 22 XSBox ® Bedienungsanleitung Wählen Sie den entsprechenden Hersteller und Drucker, den Sie verwenden wol- len, aus. Klicken Sie anschließend auf „Weiter“. Folgen Sie den Windows Anweisungen, bis die Installation beendet ist. Seite ...
-
Seite 23: Usb-Stick Anschließen
® Bedienungsanleitung USB-Stick anschließen Wenn Sie einen USB-Stick an die XSBox ® R6v anschließen, können Sie auf diesen per FTP zugreifen. Der erste Stick wird als „disk1“ angezeigt. Dem Menü der XSBox ® R6v können Sie Einzelheiten zum Stick entnehmen. -
Seite 24: Entsorgungsinformationen
XSBox ® Bedienungsanleitung 5 Entsorgungsinformationen Achtung: Ihr Produkt trägt dieses ( ) Symbol. Es besagt, dass Elektro- und Elektronik- geräte nicht mit dem Hausmüll entsorgt, sondern einem getrennten Rücknahmesystem zugeführt werden müssen. Nach der Einführung der Richtlinie in den EU-Mitgliedsstaaten können Privathaushalte ihre gebrauchten Elektro- und Elektronikgeräte nun kostenlos an... - Seite 25 Copyright © 011 G Systems GmbH & Co. KG. Alle Rechte weltweit vorbehalten. (Dokumentennummer: 601.00007.00) Dieses Dokument sowie die zugehörige Software sind Eigentum der G Systems GmbH & Co. KG oder ihrer Zulieferer und durch Gesetze zum Schutze des Urhe- berrechts und andere Gesetze geschützt.
