System Micro13 – Plissee für Dachfenster
Montageanleitung für Typ V-L-ND
UNBEDINGT BEACHTEN – BEI NICHTBEACHTUNG BESTEHT KEIN GARANTIEANSPRUCH:
Die Schnüre dürfen nicht gekürzt und die Knoten in den Schnüren nicht gelöst oder geöffnet werden!
Montage
Falls Sie die Option mit ungebohrten Führungsschienen bestellt haben, beachten Sie bitte zusätzlich die ROT umrandeten Montageschritte!
Bei bereits vorgebohrten Profilen können Sie diese Schritte ignorieren.

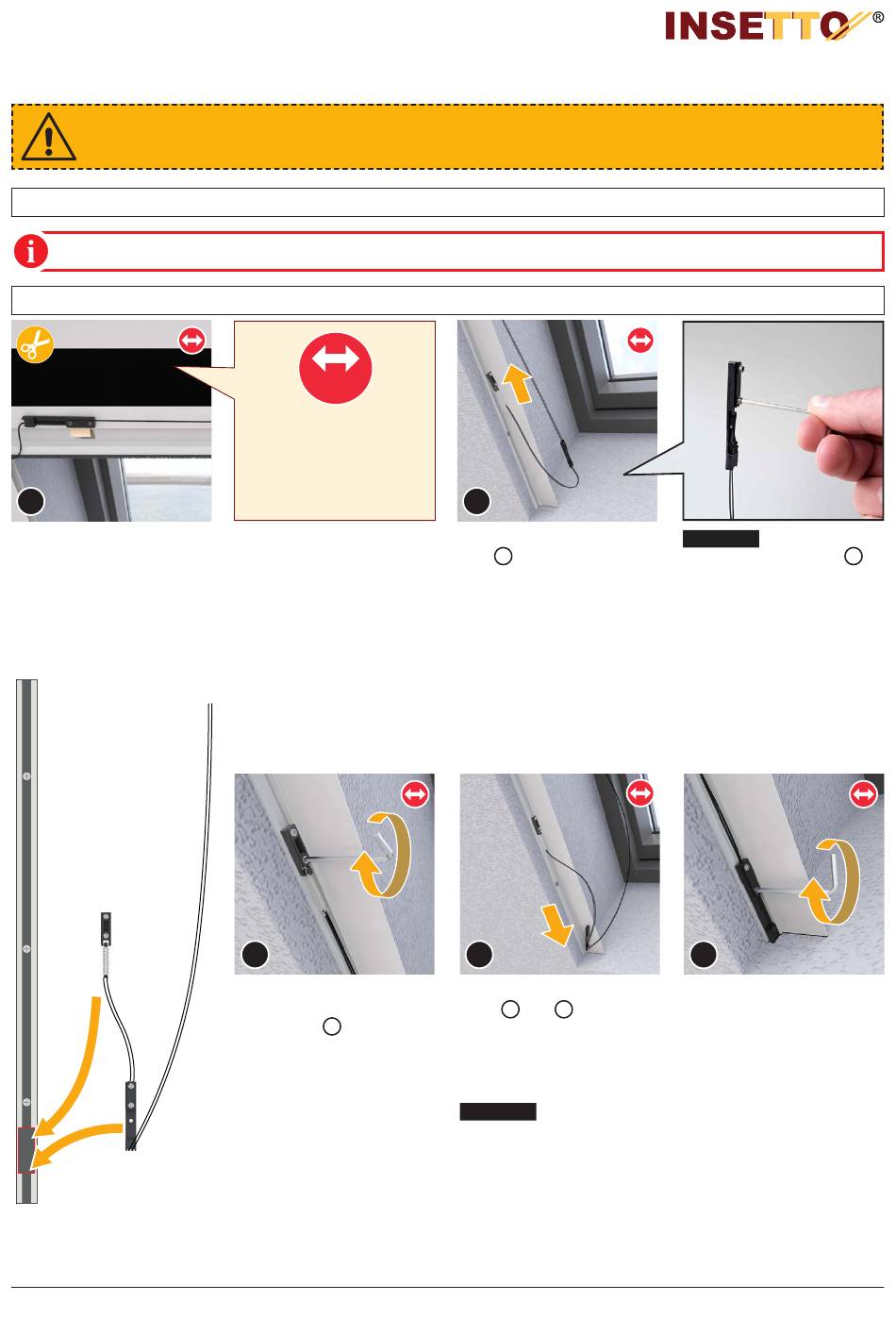

3. Schnüre einsetzen
6
Lösen Sie vorsichtig die Schnüre
mit den Justierblöcken vom
Plisseekasten ab.
Insetto GmbH · 91629 Weihenzell · www.insetto.eu
BEIDSEITIG
Ab diesem Punkt können
die Montageschritte
jeweils parallel auf der
linken und rechten Seite
ausgeführt werden.
8
Schrauben Sie den Justierblock
mit dem beiliegenden Sechs-
kantschlüssel
fest.
7
7
Setzen Sie den ersten Justier-
block
in den unteren Teil der
15
Führungsschiene ein.
Legen Sie dazu den Justierblock
in die Aussparung in der Füh-
rungsschiene und schieben Sie
ihn nach oben, sodass er nicht
mehr herausfallen kann. Achten
Sie dabei darauf, dass die
Schrauben nach oben zeigen.
9
Legen Sie den zweiten Justier-
block (
oder
) in die Aus-
15
16
sparung. Schieben Sie ihn nach
unten. Achten Sie dabei darauf,
dass die Schrauben nach oben
zeigen.
Stellen Sie sicher
ACHTUNG
dass die Schnüre nicht ein-
geklemmt werden.
Die Blöcke auf
TIPP
den Sechskantschlüssel
7
stecken. So können Sie die
Blöcke präzise in die Ausspa-
rungen einsetzen.
10
Spannen Sie die Schnüre und
schrauben Sie den Justierblock
fest.
Seite 5/6
