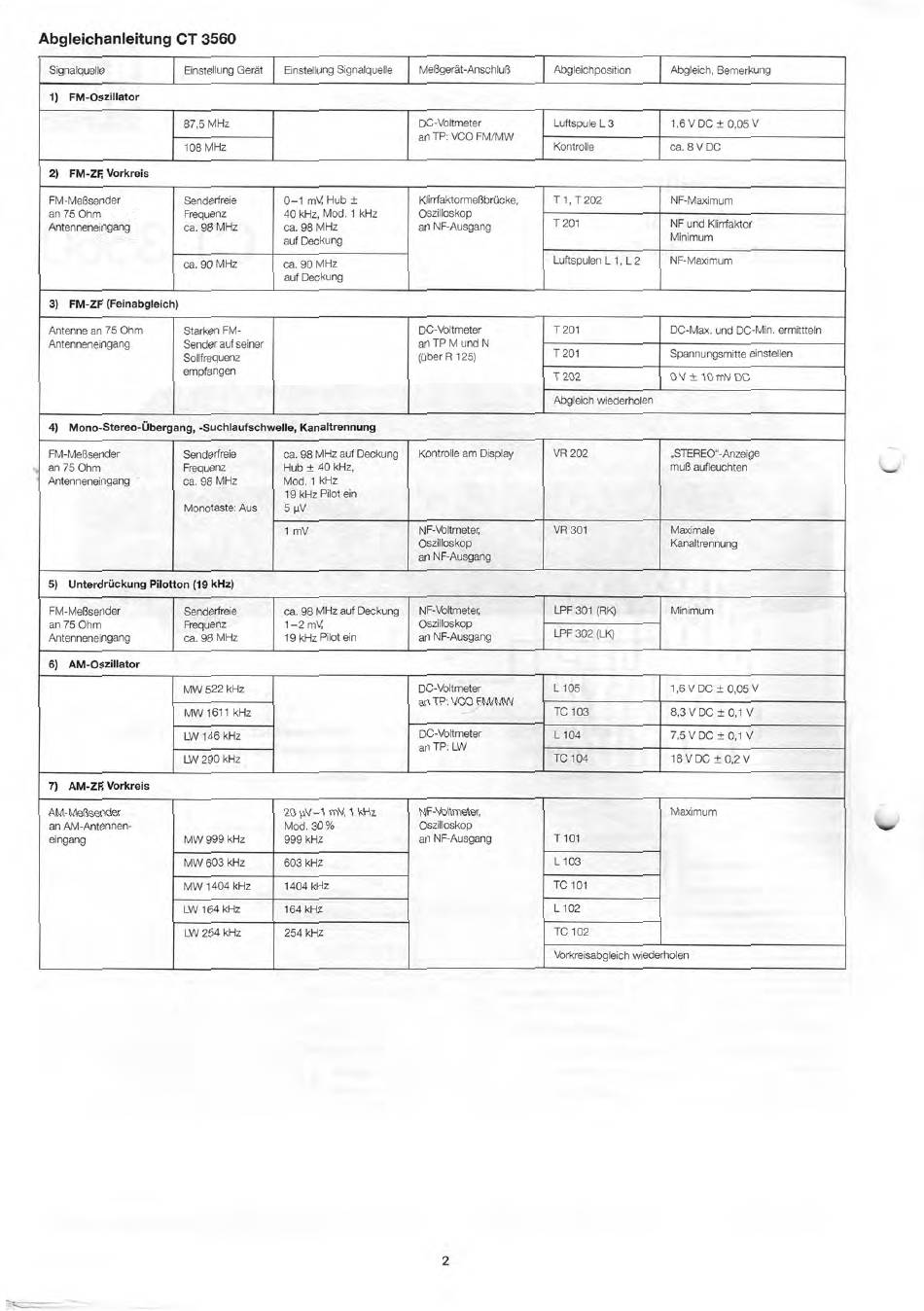

Abgleichanleitung CT 3560
Signalquelle
Einstellung Gerät
Einstellung Signalquelle
Meßgerät-Anschluß
Abgleichposition
Abgleich, Bemerkung
1) FM-Oszillator
87,5 MHz
DC-Voltmeter
an TP: VCO FM/MW
Luftspule L 3
1.6V DC ± 005V
108 MHz
Kontrolle
ca. 8V DC
2) FM-ZF, Vorkreis
FM-Meßsender
an 75 Ohm
Antenneneingang
Senderfreie
Frequenz
ca. 98 MHz
0-1 mV, Hub ±
40 kHz, Mod. 1 kHz
ca. 98 MHz
auf Deckung
Klirrfaktormeßbrücke,
Oszilloskop
an NF-Ausgang
T 1, T 202
NF-Maximum
T 201
NF und Klirrfaktor
Minimum
ca. 90 MHz
ca. 90 MHz
auf Deckung
Luftspulen L 1, L 2
NF-Maximum
3) FM-ZF (Feinabgleich)
Antenne an 75 Ohm
Antenneneingang
Starken FM-
Sender auf seiner
Sollfrequenz
empfangen
DC-Voltmeter
an TP M und N
(über R 125)
T 201
DC-Max. und DC-Min. ermittteln
T 201
Spannungsmitte einstellen
T202
OV± 10 mVDC
Abgleich wiederholen
4) Mono-Stereo-Übergang, -Suchlaufschwelle, Kanaltrennung
FM-Meßsender
an 75 Ohm
Antenneneingang
Senderfreie
Frequenz
ca. 98 MHz
Monotaste: Aus
ca. 98 MHz auf Deckung
Hub ± 40 kHz,
Mod. 1 kHz
19 kHz Pilot ein
5 µV
Kontrolle am Display
VR 202
„STEREO"-Anzeige
muß aufleuchten
1 mV
NF-Voltmeter,
Oszilloskop
an NF-Ausgang
VR 301
Maximale
Kanaltrennung
5) Unterdrückung Pilotton (19 kHz)
FM-Meßsender
an 75 Ohm
Antenneneingang
Senderfreie
Frequenz
ca. 98 MHz
ca. 98 MHz auf Deckung
1-2 mV,
19 kHz Pilot ein
NF-Voltmeter,
Oszilloskop
an NF-Ausgang
LPF 301 (RK)
Minimum
[PF 302 (LK)
6) AM-Oszillator
MW 522 kHz
DC-Voltmeter
an TP: VCO FM/MW
L 105
1,6V DC ± 0,05V
MW 1611 kHz
TC 103
8,3 V DC ± 0,1 V
LW 146 kHz
DC-Voltmeter
an TP: LW
[104
7,5V DC ± 0,1 V
LW 290 kHz
TC 104
18 VDC± 0,2V
7) AM-ZF, Vorkreis
AM-Meßsender
an AM-Antennen-
eingang
MW 999 kHz
20 µV-1 mV, 1 kHz
Mod. 30%
999 kHz
NF-Voltmeter,
Oszilloskop
an NF-Ausgang
T 101
Maximum
MW 603 kHz
603 kHz
L103
MW 1404 kHz
1404 kHz
TC 101
LW 164 kHz
164 kHz
L102
LW 254 kHz
254 kHz
TC 102
Vorkreisabgleich wiederholen
