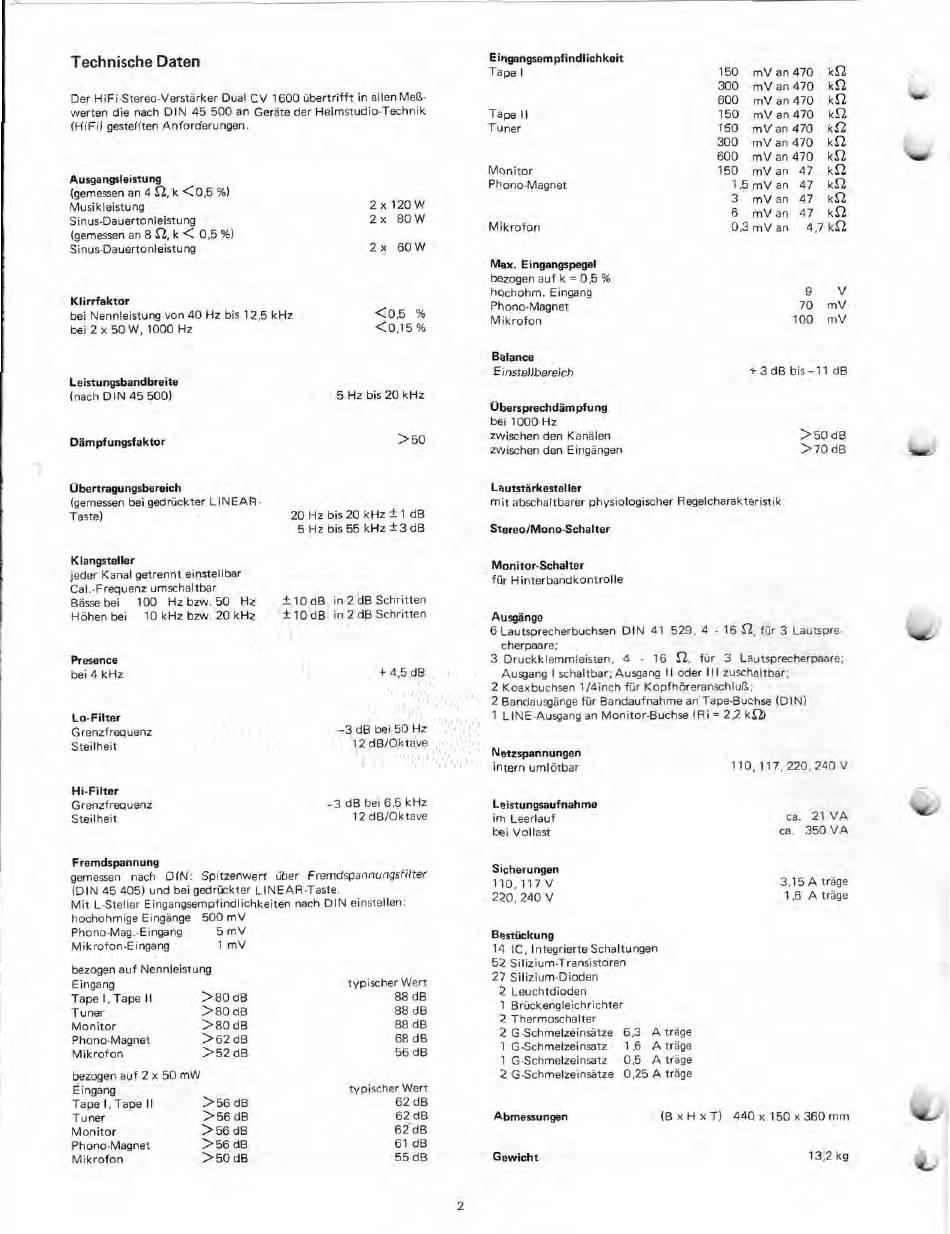

Technische Daten
Der HiFi-Stereo-Verstärker Dual CV 1600 übertrifft in allen Meß-
werten die nach DIN 45 500 an Geräte der Heimstudio-Technik
(HiFi) gestellten Anforderungen.
Ausgangsleistung
(gemessen an 4
n,
k <0,5 %)
Musikleistung
2x 120W
Sinus-Dauertonleistung
2 x 80 W
(gemessen an 8
SZ,
k < 0,5 %)
Sinus-Dauertonleistung
2 x 60W
Klirrfaktor
bei Nennleistung von 40 Hz bis 12,5 kHz
bei 2 x 50W, 1000 Hz
Leistungsbandbreite
(nach DIN 45500)
Dämpfungsfaktor
<0,5 %
<0,15%
5 Hz bis 20 kHz
>50
Übertragungsbereich
(gemessen bei gedrückter LINEAR-
Taste)
20 Hz bis 20 kHz ± 1 dB
5 Hz bis 55 kHz ± 3 dB
Klangsteller
jeder Kanal getrennt einstellbar
Cal.-Frequenz umschaltbar
Bässe bei
100 Hz bzw. 50 Hz
± 10 dB in 2 dB Schritten
Höhen bei
10 kHz bzw. 20 kHz
Presence
bei 4 kHz
± 10 dB in 2 dB Schritten
+ 4,5 dB
10-Filter
Grenzfrequenz
-3 dB bei 50 Hz
Steilheit
12 dB/Oktave
Hi-Filter
Grenzfrequenz
-3 dB bei 6,5 kHz
Steilheit
12 dB/Oktave
Fremdspannung
gemessen nach DIN: Spitzenwert über Fremdspannungsfilter
(DIN 45 405) und bei gedrückter LINEAR -Taste.
Mit L-Steller Eingangsempfindlichkeiten nach DIN einstellen:
hochohmige Eingänge 500 mV
Phono-Mag.-Eingang
5 mV
Mikrofon-Eingang
1 mV
bezogen auf Nennleistung
Eingang
Tape I, Tape II
Tuner
Monitor
Phono-Magnet
Mikrofon
bezogen auf 2 x 50 mW
Eingang
Tape I, Tape II
Tuner
Monitor
Phono-Magnet
Mikrofon
>80 dB
>80 dB
>80 dB
>62 dB
>52 dB
>56 dB
>56 dB
>56 dB
>56 dB
>50 dB
typischer Wert
88 dB
88 dB
88 dB
68 dB
56 dB
typischer Wert
62 dB
62 dB
dB
61 dB
55 dB
Eingangsempfindlichkeit
Tape I
150
mV an 470
kn
300
mV an 470
kS2
600
mV an 470
kn
Tape II
150
mV an 470
kn
Tuner
150
mV an 470
kn
300
mV an 470
kn
600
mV an 470
kn
Monitor
150
mV an 47
kn
Phono-Magnet
1,5 mV an 47
kn
3
mV an 47
kg2
6
mV an 47
kn
Mikrofon
0,3 mV an
4,7 kn
Max. Eingangspegel
bezogen auf k = 0,5%
hochohm. Eingang
9
V
Phono-Magnet
70
mV
Mikrofon
100
mV
Balance
Einstellbereich
Übersprechdämpfung
bei 1000 Hz
zwischen den Kanälen
zwischen den Eingängen
+ 3 dB bis -11 dB
Lautstärkesteller
mit abschaltbarer physiologischer Regelcharakteristik
Stereo/Mono-Schalter
Monitor-Schalter
für Hinterbandkontrolle
>50 dB
>70 dB
Ausgänge
6 Lautsprecherbuchsen DIN 41 529, 4 - 16
SZ,
für 3 Lautspre-
cherpaare;
3 Druckklemmleisten, 4 - 16
n,
für 3 Lautsprecherpaare;
Ausgang I schaltbar; Ausgang II oder III zuschaltbar;
2 Koaxbuchsen 1/4inch für Kopfhöreranschluß;
2 Bandausgänge für Bandaufnahme an Tape-Buchse (DIN)
1 LINE-Ausgang an Monitor-Buchse IR i = 22
kn)
Netzspannungen
intern umlötbar
110, 117, 220,240 V
Leistungsaufnahme
im Leerlauf
bei Vollast
Sicherungen
110, 117 V
220, 240 V
Bestückung
14 IC, Integrierte Schaltungen
52 Silizium-Transistoren
27 Si I izium-D ioden
2 Leuchtdioden
1 Brückengleichrichter
2 Thermoschalter
2 G-Schmelzeinsätze 6,3 A träge
1 G-Schmelzeinsatz
1 ,6 A träge
1 G-Schmelzeinsatz
0,5 A träge
2 G -Schmelzeinsätze 0,25 A träge
ca. 21 VA
ca. 350 VA
3,15A träge
1 ,6 A träge
Abmessungen
(B x H x T) 440 x 150 x 360 mm
Gewicht
13,2 kg
