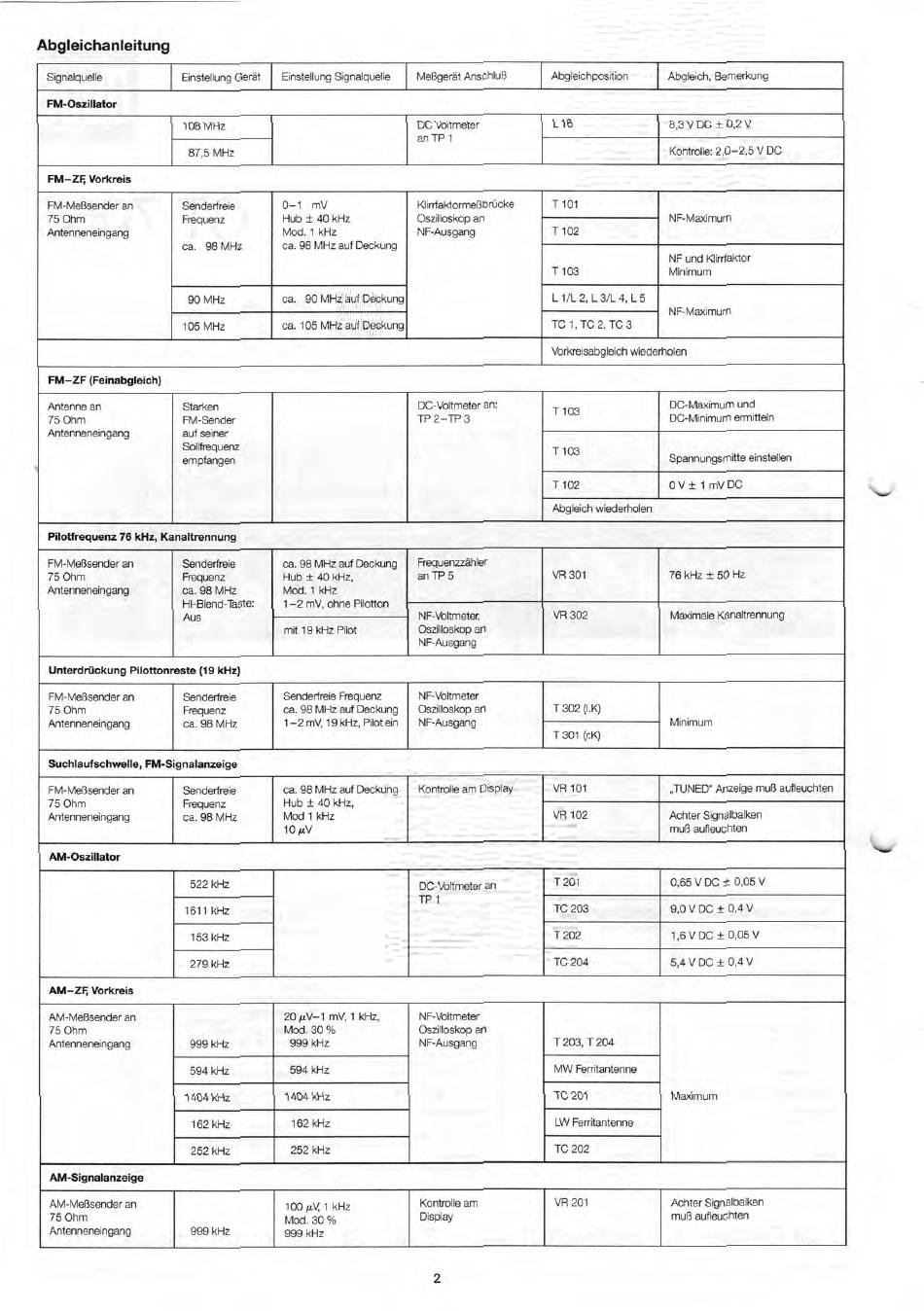

Abgleichanleitung
Signalquelle
Einstellung Gerät
Einstellung Signalquelle
Meßgerät Anschluß
Abgleichposition
Abgleich, Bemerkung
FM-Oszillator
108 MHz
DC Voltmeter
an TP 1
L 16
8,3V DC ± 0,2V
87,5 MHz
Kontrolle: 2,0-2,5V DC
FM—Zg Vorkreis
FM-Meßsender an
75 Ohm
Antenneneingang
Senderfreie
Frequenz
ca. 98 MHz
0-1 mV
Hub ± 40 kHz
Mod. 1 kHz
ca. 98 MHz auf Deckung
Klirrfaktormeßbrücke
Oszilloskop an
NF-Ausgang
T 101
NF-Maximum
T 102
T 103
NF und Klirrfaktor
Minimum
90 MHz
ca. 90 MHz auf Deckung
L 1/L 2, L 3/L 4, L 5
NF-Maximum
105 MHz
ca. 105 MHz auf Deckung
TC 1, TC 2, TC 3
Vorkreisabgleich wiederholen
FM—ZF (Feinabgleich)
Antenne an
75 Ohm
Antenneneingang
Starken
FM-Sender
auf seiner
Sollfrequenz
empfangen
DC-Voltmeter an:
TP 2—TP 3
T 103
DC-Maximum und
DC-Minimum ermitteln
T 103
Spannungsmitte einstellen
T102
0 V ± 1 mV DC
Abgleich wiederholen
Pilotfrequenz 76 kHz, Kanaltrennung
FM-Meßsender an
75 Ohm
Antenneneingang
Senderfreie
Frequenz
ca. 98 MHz
HI-Blend-Taste:
Aus
ca. 98 MHz auf Deckung
Hub ± 40 kHz,
Mod. 1 kHz
1-2 mV, ohne Pilotton
Frequenzzähler
an TP 5
VR 301
76 kHz ± 50 Hz
NF-Voltmeter,
Oszilloskop an
NF-Ausgang
VR 302
Maximale Kanaltrennung
mit 19 kHz Pilot
Unterdrückung Pilottonreste (19 kHz)
FM-Meßsender an
75 Ohm
Antenneneingang
Senderfreie
Frequenz
ca. 98 MHz
Senderfreie Frequenz
ca. 98 MHz auf Deckung
1-2 mV, 19 kHz, Pilot ein
NF-Voltmeter
Oszilloskop an
NF-Ausgang
T 302 (I.K)
Minimum
T301 (rK)
Suchlaufschwelle, FM-Signalanzeige
FM-Meßsender an
75 Ohm
Antenneneingang
Senderfreie
Frequenz
ca. 98 MHz
ca. 98 MHz auf Deckung
Hub ± 40 kHz,
Mod 1 kHz
10 µV
Kontrolle am Display
VR 101
„TUNED" Anzeige muß aufleuchten
VR 102
Achter Signalbalken
muß aufleuchten
AM-Oszillator
522 kHz
DC-Voltmeter an
TP 1
T 201
0,65V DC ± 0,05V
1611 kHz
TC 203
9,0 V DC ± 0,4V
153 kHz
T202
1,6VDC± 0,05V
279 kHz
TC 204
5,4 V DC ± 0,4V
AM—ZF, Vorkreis
AM-Meßsender an
75 Ohm
Antenneneingang
999 kHz
20 µV-1 mV, 1 kHz,
Mod. 30 %
999 kHz
NF-Voltmeter
Oszilloskop an
NF-Ausgang
T 203, T 204
Maximum
594 kHz
594 kHz
MW Ferritantenne
1404 kHz
1404 kHz
TC 201
162 kHz
162 kHz
LW Ferritantenne
252 kHz
252 kHz
TC 202
AM-Signalanzeige
AM-Meßsender an
75 Ohm
Antenneneingang
999 kHz
100 µV, 1 kHz
Mod. 30 %
999 kHz
Kontrolle am
Display
VR 201
Achter Signalbalken
muß aufleuchten
2
