Bedienungsanleitung PAN-1.xxxx

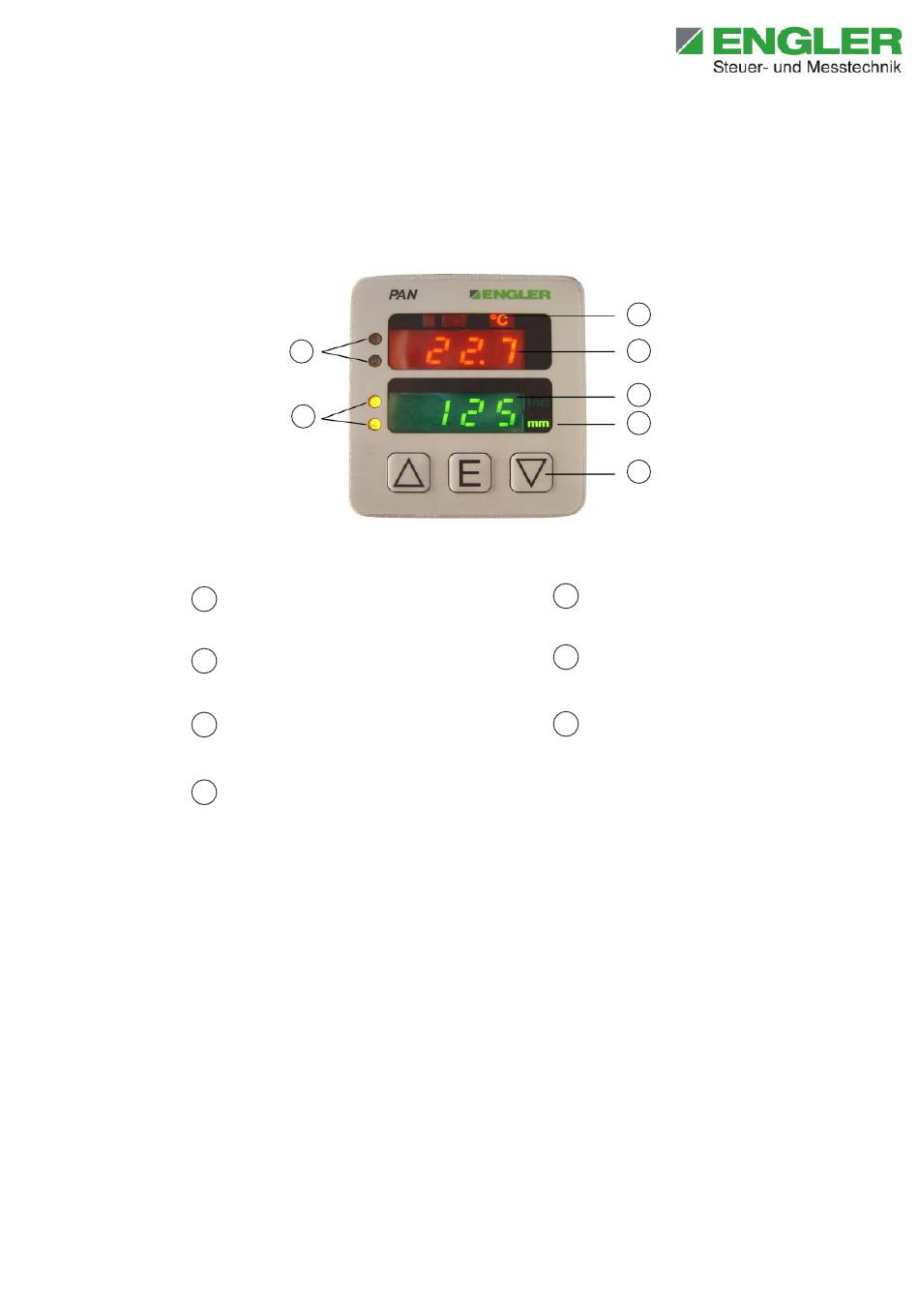

Frontansicht
1
Status Temperaturstufen 1 und 2
2
Status Niveaustufen 3 und 4
3
Temperatureinheit
4
Temperaturanzeige
Bedienungsanleitung Controller
Einschalten
Nach Inbetriebnhame des PAN-1 werden zunächst die Bezeichnung „PAN" gefolgt
von der Verisonsnummer und den letzten Stellen der Artikelnummer*** angezeigt.
Anschliessend schaltet das Gerät auf die aktuellen IST-Werte um.
Menü-Ebenen
·Parameter ansehen
·Parameter ändern
Tastenfunktionen
·Blättern oder Parameteränderung mit Tasten ▲ und ▼
·Auswahl mit Taste E
V07 - 30.09.2019 - be - G: mp, je - TS_DoNr_PAN-1_Bedienungsanleitung.cdr
1
2
3
4
5
6
7
Niveauanzeige
5
6
Niveaueinheit
Bedienelemente
7
page 1
Werbung
Verwandte Anleitungen für Engler PAN-1. Serie
Inhaltszusammenfassung für Engler PAN-1. Serie
- Seite 1 Bedienungsanleitung PAN-1.xxxx Frontansicht Niveauanzeige Status Temperaturstufen 1 und 2 Niveaueinheit Status Niveaustufen 3 und 4 Bedienelemente Temperatureinheit Temperaturanzeige Bedienungsanleitung Controller Einschalten Nach Inbetriebnhame des PAN-1 werden zunächst die Bezeichnung „PAN“ gefolgt von der Verisonsnummer und den letzten Stellen der Artikelnummer*** angezeigt. Anschliessend schaltet das Gerät auf die aktuellen IST-Werte um.
-
Seite 2: Parameterübersicht
Parameterübersicht S. e. t . . Zugang Parametereinstellung. S. P. . x. Schaltpunkt des Kanal x r . P. . x. Rückschaltpunkt des Kanal x. o. u. t . x. Ausgang Schaltverhalten des Kanal 1-4. H. . n . o. Ausgang Hysterese Schließer. H. -
Seite 3: Menüstruktur
Menü-Struktur „E“ 2 sec Hauptparameter Zugang Parametereinstellung Schaltpunkt SP 1 r P 1 Rückschaltpunkt Stufe 1 out 1 Schaltverhalten SP 2 Schaltpunkt r P 2 Rückschaltpunkt Stufe 2 ▲ out 2 Schaltverhalten SP 3 Schaltpunkt ▼ r P 3 Rückschaltpunkt Stufe 3 out 3 Schaltverhalten SP 4... - Seite 4 Parameter ansehen Voraussetzung: Betriebsart Istwert-Anzeige Anzeige des ersten Parameterwertes „SP 1" Taste▲ Parameterliste vorwärts / rückwärts durchblättern. Tasten▲/▼ Dauerbetätigung der Tasten: Parameterliste blättert automatisch weiter. Zurück zur Istwert- Anzeige Zu Taste▼: Taste E oder Taste▼ Durch Rückwärtsblättern bis zum ersten Parameter wird mit der Taste ▼in die Istwert-Anzeige gewechselt.
- Seite 5 Parameterliste vorwärts / rückwärts durchblättern. Mit den Tasten▲/▼ Auswahl mit Blinken der rechten Dezimalstelle bei Zahlenwerten Taste E Blinken der Funktion z.b. H nc bei Parameter out. Wert durch Taste▲+ oder▼– einstellen. Ist der Wert außerhalb des Einstellbereichs, wird automatisch Tasten▲/▼...
- Seite 6 Tasten ▲/▼ Einheit °C oder °F auswählen Ausgewählte Einheit wird angezeigt Taste E Über die Tasten ▲ / ▼ Können weitere Funktionen (Siehe Menü Struktur) im erweiterten Menü aufgerufen werden. Zum Einstellen der Funktionen, verfahren Sie wie unter Punkt 9 bis Punkt 12 dargestellt. Parameterliste vorwärts bis „E n d“...
