Gebrauchsanweisung
GENIUS ECO
Kombi Pull Down Dip
Lesen Sie diese Gebrauchsanweisung vor dem Einsatz des Produktes sorgfältig
durch.
Widmen Sie dem Punkt Sicherheit Ihre besondere Aufmerksamkeit und halten Sie
sich strikt an diese Information.
Die Gebrauchsanweisung ist ein Teil des von Ihnen erworbenen Produkts und ist
somit während der Produktlebensdauer zum Nachschlagen an gut zugänglicher
Stelle abzulegen und dem Produkt bei Verkauf dem neuen Besitzer mitzugeben.
Abschnitte der Anweisung, die mit diesem Symbol gekennzeichnet sind,
weisen auf Risiken hin, die bei Nichtbeachtung zu Verletzungen führen
können.
®
Kombi Pull Down Dip
(Deutsch)
Art.-Nr.
6.6407.00
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für FREI GENIUS ECO Kombi Pull Down Dip
Inhaltszusammenfassung für FREI GENIUS ECO Kombi Pull Down Dip
- Seite 1 Gebrauchsanweisung (Deutsch) ® GENIUS ECO Kombi Pull Down Dip Kombi Pull Down Dip Art.-Nr. 6.6407.00 Lesen Sie diese Gebrauchsanweisung vor dem Einsatz des Produktes sorgfältig durch. Widmen Sie dem Punkt Sicherheit Ihre besondere Aufmerksamkeit und halten Sie sich strikt an diese Information. Die Gebrauchsanweisung ist ein Teil des von Ihnen erworbenen Produkts und ist somit während der Produktlebensdauer zum Nachschlagen an gut zugänglicher Stelle abzulegen und dem Produkt bei Verkauf dem neuen Besitzer mitzugeben.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsbestimmungen ..................4 Zweckbestimmung / Bestimmungsgemäßer Gebrauch ..........7 Indikationen & Kontraindikation .................. 8 Allgemeine Geräteeinstellungen/- bedienung ............. 9 Höheneinstellung Trainingsarm ..............10 Einstellung Sitzhöhe (manuell) ..............10 Einstellen der Startposition (Schwert – in – Schwert – System) ....11 Gewichtseinstellung ................. - Seite 3 Diese Gebrauchsanweisung wurde mit größter Sorgfalt erstellt. Sollten Sie dennoch Details entdecken, die einem sicheren Umgang mit Ihrem Produkt nicht übereinstimmen, bitten wir Sie um eine Nachricht, damit wir eventuelle Unstimmigkeiten schnellstmöglich beheben können. Technische und optische Änderungen sowie Druckfehler vorbehalten. *Die gezeigten Darstellungen dienen nur als Referenz, das tatsächliche Produkt kann abweichen.
-
Seite 4: Sicherheitsbestimmungen
Handhabung des Medizinproduktes erforderlich ist. Dies hat der Betreiber sicherzustellen. Nehmen Sie das Gerät erst nach sachgemäßer Montage, bzw. Aufstellung durch Fachpersonal der FREI medical GmbH und nach Einweisung der FREI medical GmbH in Betrieb. Die Geräte erfüllen unter anderem die hohen Anforderungen medizinischer Trainingsgeräte und sind für den Einsatz in Bereichen bestimmt, in denen der... - Seite 5 1. Berufsgenossenschaftlichen Regelwerke DGUV V3. 2. Sicherheitstechnische Überprüfung nach Medizinprodukte-Betreiber- Verordnung §7 nach EN 62353. Übungen mit den FREI medical Trainingsgeräten dürfen nur nach Anleitung des geschulten Fachpersonals ausgeführt werden. Insbesondere Kraftmessungen dürfen nur nach Anweisung geschulter Therapeuten durchgeführt werden. Ruckartige Bewegungen sind zu vermeiden! Beachten Sie die korrekte Einstellung des Gerätes.
- Seite 6 Durchführungen dieser Art von Betreibern und Therapeuten sind untersagt! Um die Sicherheit und Gewährleistung der Geräte zu gewährleisten, sind ausschließlich Zubehörteile und Ersatzteile der FREI medical GmbH zu verwenden. Es dürfen keine Veränderungen am Gerät vorgenommen werden, die die Sicherheit beeinflussen oder gefährden.
-
Seite 7: Zweckbestimmung / Bestimmungsgemäßer Gebrauch
Zweckbestimmung / Bestimmungsgemäßer Gebrauch Die zum Lieferumfang des Produktes gehörenden Artikel können Sie der Bestellung entnehmen. Das Gerät ist nur für die Verwendung im beaufsichtigten Bereich durch Erwachsene vorgesehen. Das Mindestalter der Benutzergruppe ist festgesetzt auf 14 Jahre. Die Anwendungsdauer ist vorrübergehend, d.h. Indikationsbedingt sowie trainingswissenschaftlich bedingt;... -
Seite 8: Indikationen & Kontraindikation
Indikationen & Kontraindikation Rehabilitation Kräftigung des Nerv-Muskelsystems durch Überwinden und entgegenwirken von Widerständen Geplante Indikation Mobilisation Koordinationstraining Propriozeptionstraining Degenerative Erkrankungen des Skeletts (z.B. Osteoporose bei Frauen ab 50 J. Männer ab 60 J. -> Knochendichtemessung empfohlen) Vorhersehbare Chronische Entzündungen/Erkrankungen Kontraindikationen irreversible Traumata Stoffwechselerkrankungen Alle akuten, postoperativen, infektiösen,... -
Seite 9: Allgemeine Geräteeinstellungen/- Bedienung

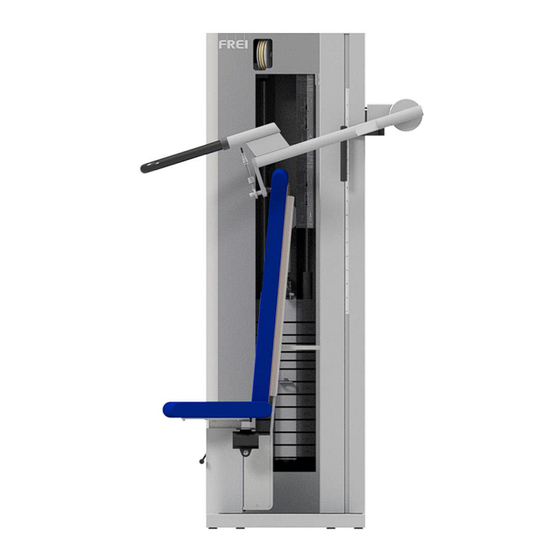

Allgemeine Geräteeinstellungen/- bedienung Alle FREI medical Trainingsgeräten lassen sich auf die individuellen Bedürfnisse der Trainierenden anpassen. Der GENIUS ECO® Kombi Pull Down / Dip ist ein Gerät für allgemeine Kräftigungsübungen der vorderen Schulter, des Bizeps, des großen Rückenmuskels und des Trizeps im Reha–, Krankengymnastik– und Fitnessbereich. -
Seite 10: Höheneinstellung Trainingsarm
1. Höheneinstellung Trainingsarm Die Höhe des Trainingsarms ist in 5 cm Schritten mittels Rastschiene einstellbar. Hierzu den Hebel nach außen ziehen und den Trainingsarm positionieren. Der Trainingsarm sollte so eingestellt sein, dass der Patient / Kunde Über den gewünschten/festgelegten Bewegungsbereich trainieren kann. Hier kann zwischen zwei Trainingsvarianten entschieden werden. -
Seite 11: Einstellen Der Startposition (Schwert - In - Schwert - System)
3. Einstellen der Startposition (Schwert – in – Schwert – System) Hierzu den Auslösehebel oberhalb des Gewichtblocks nach unten drücken, gedrückt halten und den Trainingsarm in die gewünschte Startposition bringen. Den Auslösehebel wieder lösen und den Rastbolzen einrasten lassen. 4. Gewichtseinstellung Die Gewichtseinstellung können Sie mithilfe des Gewichtssteckpins vornehmen. -
Seite 12: Bewegungslimitierung (Zubehör)
5. Bewegungslimitierung (Zubehör) Zur Begrenzung des Übungsweges den Verstellschlüssel auf das Gegenstück an der Stange im Gewichtsturm aufstecken, das Gewinde aufdrehen und den Stopper an der gewünschten Endposition der Bewegung positionieren. Dann das Gewinde wieder zudrehen und damit den Stopper arretieren. Verstellschlüssel wieder abziehen. - Seite 13 Piktogramm 3e) GA GENIUS ECO Kombi Pull Down Dip_1.0003.495f Seite 13 von 31...
-
Seite 14: Technische Daten
Sicherung Schutzklasse Gerätesoftware / Updates (nur mit Messtechnik) Die FREI medical GmbH stellt die Weiterentwicklungen der Gerätesoftware mittels sogenannter Update-Dateien zur Verfügung. Diese können Sie in der Service- Abteilung der FREI medical GmbH anfordern. 3e) GA GENIUS ECO Kombi Pull Down Dip_1.0003.495f... -
Seite 15: Zubehör
Zubehör Artikelnummer Bezeichnung Bild 6.1510.14 Hydraulischer Gewichtsplattendämpfer Typ B (gesetzlich geschützt) 6.1515.02E Bewegungslimitierung 6.1516.12 Lordosekissen 3e) GA GENIUS ECO Kombi Pull Down Dip_1.0003.495f Seite 15 von 31... -
Seite 16: Bewegungsbereich/Freibereich
Bewegungsbereich/Freibereich Aus Sicherheitsgründen ist darauf zu achten, dass um das gesamte Gerät ausreichend Platz vorhanden ist, den sogenannten Übungsbereich, so dass der Trainierende nirgendwo anstoßen und andere Personen, bedingt durch bewegliche Teile, verletzen kann (gelb/schwarz markierte Fläche um das Gerät). Ebenfalls muss der Übungsbereich die Möglichkeit der Notfall-Demontage beinhalten. -
Seite 17: Sicherungswechsel (Nur Mit Messtechnik)
Sicherungswechsel (nur mit Messtechnik) Sollte das Gerät bei betriebsbereiter Steckdose und eingestecktem Netzkabel nach dem Einschalten nicht kurz piepsen, bzw. sich das nicht Display einschalten, so ist die Sicherung zu prüfen und gegebenenfalls zu ersetzen. Zum Wechseln der Netzsicherungen ist das Gerät durch Ziehen des Steckers vom Netz zu trennen. - Seite 18 3. Nach dem Lösen der Verriegelung und leichtem Ziehen an der Sicherungsnase kann das Sicherungsfach entnommen werden. 4. Prüfen der Sicherung: Sicherungshalter mit den beiden Sicherungen vor einen hellen Hintergrund halten. Nun sind die Schmelzdrähte der Sicherungen zu sehen. Sind sie intakt, oder ist einer von beiden getrennt und damit die Sicherung defekt? Ist einer von beiden defekt, so sollten beide Sicherungen getauscht werden.
-
Seite 19: Fehlersuchtabelle (Nur Mit Messtechnik)
Regeln der Technik in Stand zu halten, um deren sicheren und ordnungsgemäßen Betrieb fortwährend zu gewährleisten. Dazu gehören auch die Inspektion (Prüfung) und Wartung (Maßnahmen gegen Verschleiß und Verbrauch) der Medizinprodukte unter Berücksichtigung der Herstellerangaben. FREI medical GmbH empfiehlt folgende Mindestintervalle: Art der Maßnahme Inhalt der Maßnahme*... - Seite 20 Messtechnische Feststellung der Einhaltung der maximal Spätestens Überprüfung (MTÜ) zulässigen Messabweichungen des 12 Monate Anlehnung an §14 Medizinprodukts und abschließende nach letzter MPBetreibV Bewertung und Dokumentation. Prüfung, bzw. Erstinbetrieb Die MTÜ ist Bestandteil der STÜ und somit nahme. auch der Wartung. Instandhaltung nach Instandhaltung des Medizinprodukts nach Spätestens...
-
Seite 21: Pflege Und Wartung
Pflege und Wartung Bei Wartungs- und Reinigungstätigkeiten bitte grundsätzlich vorher den Netzstecker ziehen. Das Sicherheitsniveau des Gerätes kann nur dann gehalten werden, wenn die Geräte regelmäßig überprüft und gewartet werden. Wir empfehlen, täglich einen Funktions-Check durchzuführen und dabei die Geräte visuell zu begutachten. -
Seite 22: Reinigung Und Desinfektion
Hinweis: Für Schäden am Touch-Display (Kontaktkorrosion), die auf eine unsachgemäße Anwendung von Reinigungs- und Desinfektionsmitteln zurückzuführen sind, übernimmt die FREI medical keine Haftung. Garantieansprüche können erlöschen. Wir unterscheiden zwischen Reinigung und Desinfektion, je nach Art der Objektverschmutzung und dem Ziel. Muss nur gereinigt werden, so wird das Ziel mit einer intervallmäßigen Reinigung an den entsprechenden Kontaktflächen erreicht. - Seite 23 Für Schäden am Polster (z.B. Versprödung, Farbablösung u.a.), die auf eine unsachgemäße Anwendung von Reinigungs- und Desinfektionsmitteln zurückzuführen sind, übernimmt FREI medical keine Haftung. Garantieansprüche erlöschen. Reinigung der Polster: Feucht, nicht nass! An den Polstern ist keine materialerhaltende Pflege erforderlich.
- Seite 24 3e) GA GENIUS ECO Kombi Pull Down Dip_1.0003.495f Seite 24 von 31...
-
Seite 25: Ersatzteile
Ersatzteile Bestellen Sie Ersatzteile immer beim Hersteller, damit die Funktion Ihres FREI medical Trainingsgeräts gewährleistet bleibt. Dies gilt auch für das Netzkabel. Geben Sie bei Ersatzteilbestellungen immer die Bezeichnung und die Bestellnummer des Ersatzteiles sowie die auf dem Typenschild angegebene Typenbezeichnung an. -
Seite 26: Bildzeichen Am Gerät
Bildzeichen am Gerät Die an den FREI Geräten verwendeten Bildzeichen entsprechen den Normen EN ISO 15226-1:2016 und EN 60601-1:2006 + Cor.:2010 + A1:2013 Bildzeichen Beschreibung Achtung, Begleitpapiere beachten! Gerät des Typs B Artikelnummer Seriennummer Herstelldatum Herstellerangabe CE Kennzeichen CE Kennzeichen mit benannter Stelle... -
Seite 27: Elektromagnetische Aussendung Und Störfestigkeit (Nur Mit Messtechnik)
Tragbare HF-Kommunikationsgeräte (einschließlich Peripheriegeräte wie Antennenkabel und externe Antennen) müssen eine Entfernung von mindestens 30 cm (12 Zoll) von jedem Teil des FREI medical Systems, einschließlich der vom Hersteller angegebenen Kabel, aufweisen. Einsatzort für den bestimmungsgemäßen Gebrauch des Produkts ist eine Umgebung in professionellen Einrichtungen des Gesundheitswesens außer in der Nähe von HF-... -
Seite 28: Lebensdauer
Hersteller festgelegten Wartungsintervalle inklusive des Austausches der Verschleißteile (bei Beschädigung oder unüblich starker Beanspruchung ggfs. früher als zwei Jahre). Wartungs- und Reparaturarbeiten müssen von, durch FREI medical GmbH autorisierten, Technikern durchgeführt werden. Für Verschleißteile gilt eine kürzere Lebensdauer. - Seite 29 Hersteller autorisiertes Fachpersonal oder auf ausdrückliche Anweisung des Herstellers durchgeführt werden. Ebenso erlischt die Garantie, wenn keine originalen Ersatzteile verwendet werden. Sobald ein Garantiefall eintritt, ist umgehend die Service Hotline der FREI medical zu benachrichtigen. FREI medical wird umgehend einen Serviceeinsatz veranlassen, behält sich jedoch die Art des Einsatzes vor.
-
Seite 30: Meldeverfahren Mpbetreibv
, um ein Vorkommnis zu melden oder kontaktieren sie uns unter der Rufnummer 07661 / 9336-0. Hotline – Service Adresse Hersteller FREI medical GmbH Am Fischerrain 8 79199 Kirchzarten Telefon: 07661 / 9336 - 0 Telefax: 07661 / 9336 - 50 Internet: https://www.frei-ag.de/... - Seite 31 3e) GA GENIUS ECO Kombi Pull Down Dip_1.0003.495f Seite 31 von 31...
