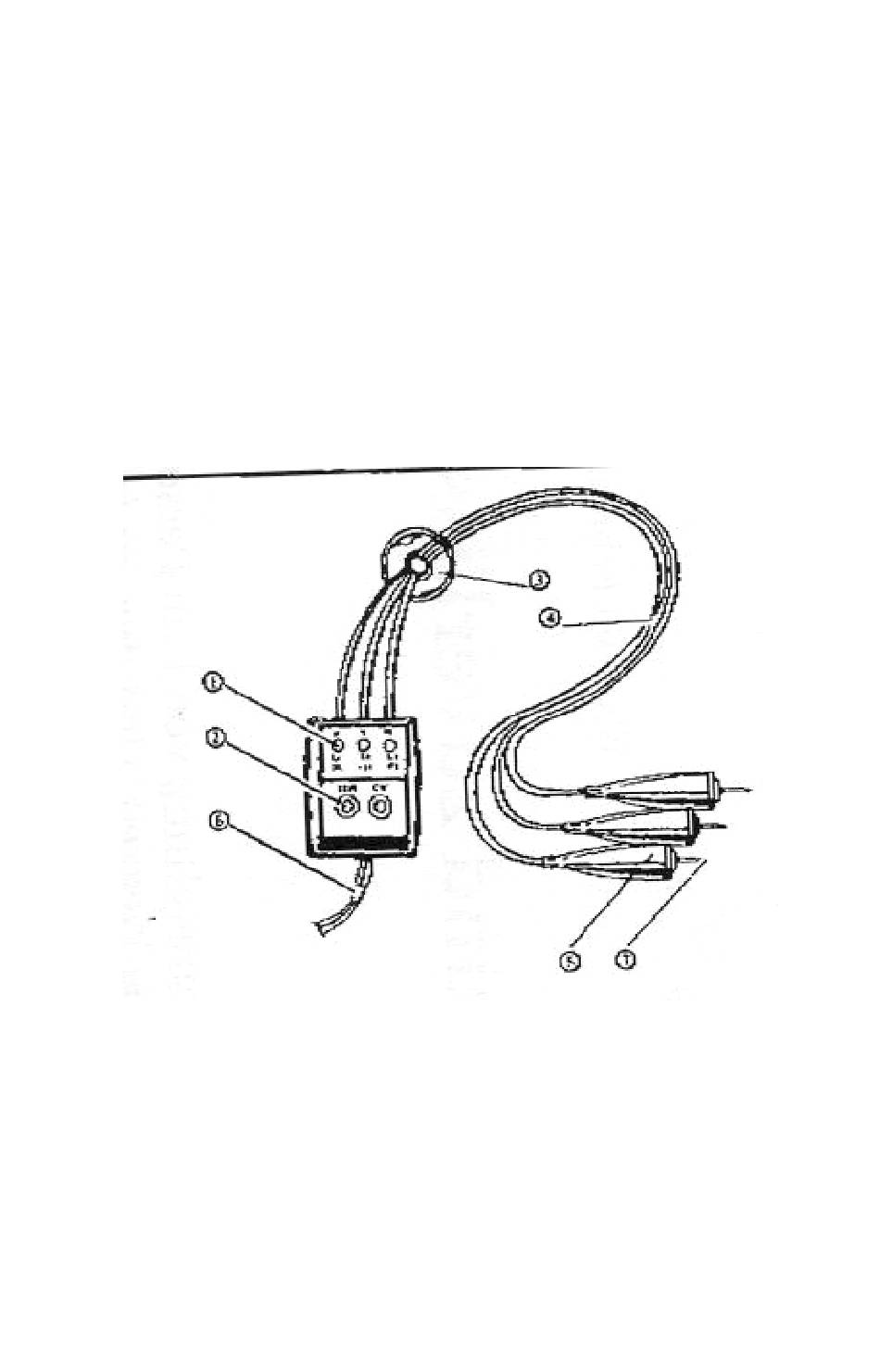

4. BESTANDTEILE
1 LEDs orange zur Phasenanzeige
2 LEDs grün für korrekte Phasenfolge
LEDs rot für verdrehte Phasenfolge
3 Haltescheibe
4 Prüfkabel
5 Krokoklemmen
6 Handschlaufe
7 Prüfspitzen
5.BEDIENUNG
Um eine Messung durchzuführen verbinden Sie je ein
Prüfkabel mit einer Phase des Drehstromnetzes.
Das Gerät zeigt an, ob alle Phasen vorhanden sind und
in welcher Reihenfolge:
KORREKTE PHASENLAGE:
6
