Inhaltszusammenfassung für PANCONTROL PAN SSP 8030

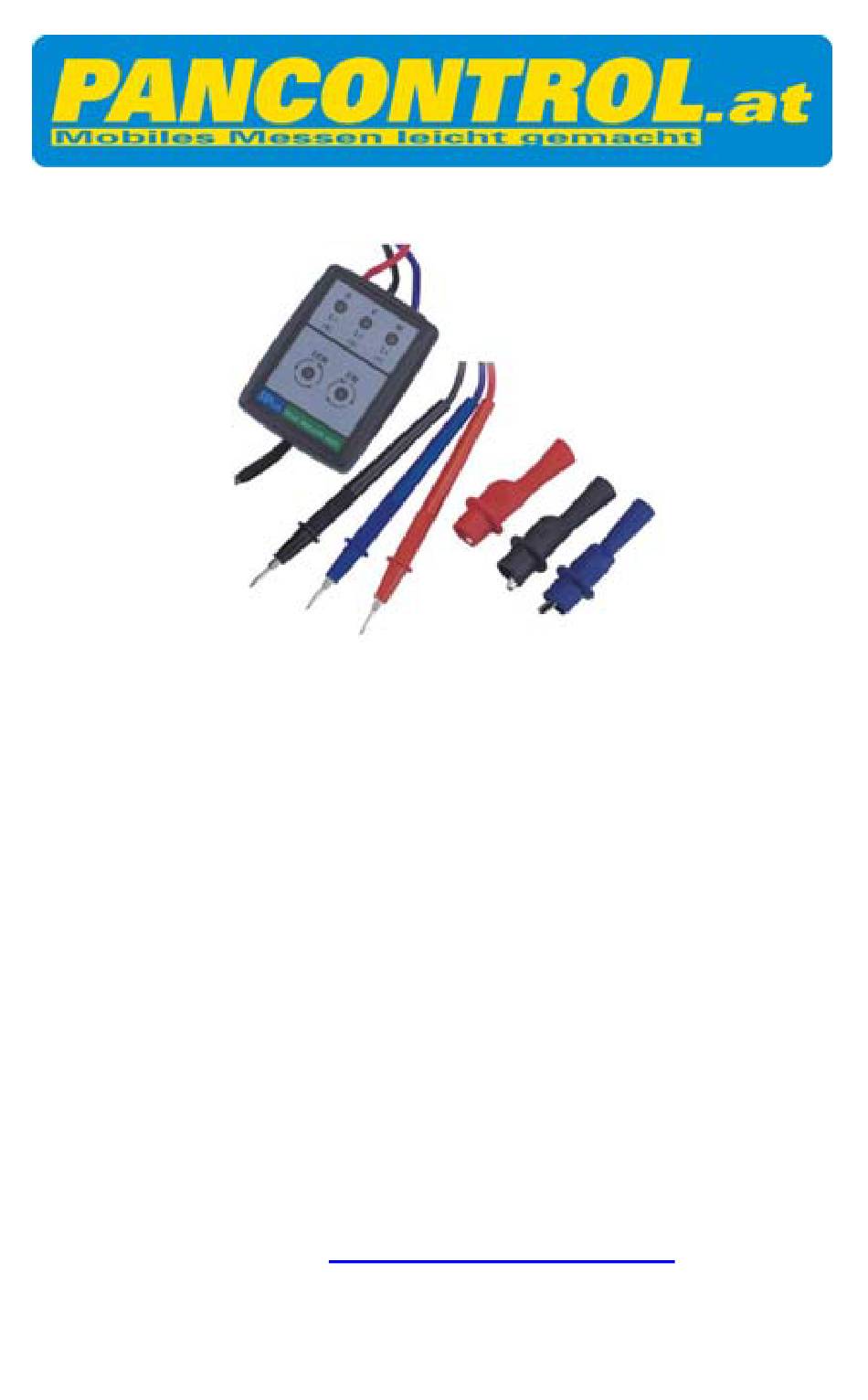

- Seite 1 BEDIENUNGSANLEITUNG PAN SSP 8030 DIGITALER DREHFELDANZEIGER und Phasenprüfer DI Ernst Krystufek GmbH & Co.KG A - 1230 Wien, Pfarrgasse 79 Tel.: 01/6164010, Fax Dw.21 office@krystufek.at Email: http://www.krystufek.at...
-
Seite 2: Inhaltsverzeichnis
INHALT 1. Sicherheitshinweise.......... 4 2. Beschreibung............3. Eigenschaften........... 5 4. Bestandteile............5. Bedienung............6 ACHTUNG ! Bitte lesen Sie diese Bedienungsanleitung sorgfältig und ganz durch ! Fehlbedienung und/oder Mißbrauch können durch kein geschriebenes Wort verhindert werden und zu Verletzungen und/oder zur Zerstörung des Gerätes führen. -
Seite 3: Sicherheitshinweise
1. SICHERHEITSHINWEISE Dieses Gerät wurde entwickelt, gebaut und getestet gemäß IEC 348 (Sicherheitsmaßnahmen für elektronische Messgeräte) Klasse II. Die in dieser Anleitung angeführten Regeln und Sicherheitshinweise müssen eingehalten werden um Benutzer und Gerät zu schützen. Lesen Sie deshalb diese Anleitung vor Gebrauch des Gerätes gut durch. Bei Unklarheiten fragen Sie Ihren Fachhändler. -
Seite 4: Beschreibung
ACHTUNG !! Überschreiten Sie NIEMALS die maximalen Spannungswerte von 480 Volt !! Überschreiten Sie NIEMALS das Zeitlimit für die Dauer der Messung: • 60 Minuten bei 200 Volt • 4 Minuten bei 480 Volt. Diese Zeit beginnt zu laufen, wenn 2 Prüfkabel angeschlossen sind. -
Seite 5: Bestandteile
4. BESTANDTEILE 1 LEDs orange zur Phasenanzeige 2 LEDs grün für korrekte Phasenfolge LEDs rot für verdrehte Phasenfolge 3 Haltescheibe 4 Prüfkabel 5 Krokoklemmen 6 Handschlaufe 7 Prüfspitzen 5.BEDIENUNG Um eine Messung durchzuführen verbinden Sie je ein Prüfkabel mit einer Phase des Drehstromnetzes. Das Gerät zeigt an, ob alle Phasen vorhanden sind und in welcher Reihenfolge: KORREKTE PHASENLAGE:... - Seite 6 • Alle 3 orangen LED leuchten • Güne LED leuchtet • Summer summt mit Unterbrechungen VERDREHTE PHASENLAGE • Alle 3 orangen LED leuchten • Rote LED leuchtet • Summer summt dauernd PHASE FEHLT • Die orange LED der fehlenden Phase ist dunkel •...
