Anschluss des Receivers

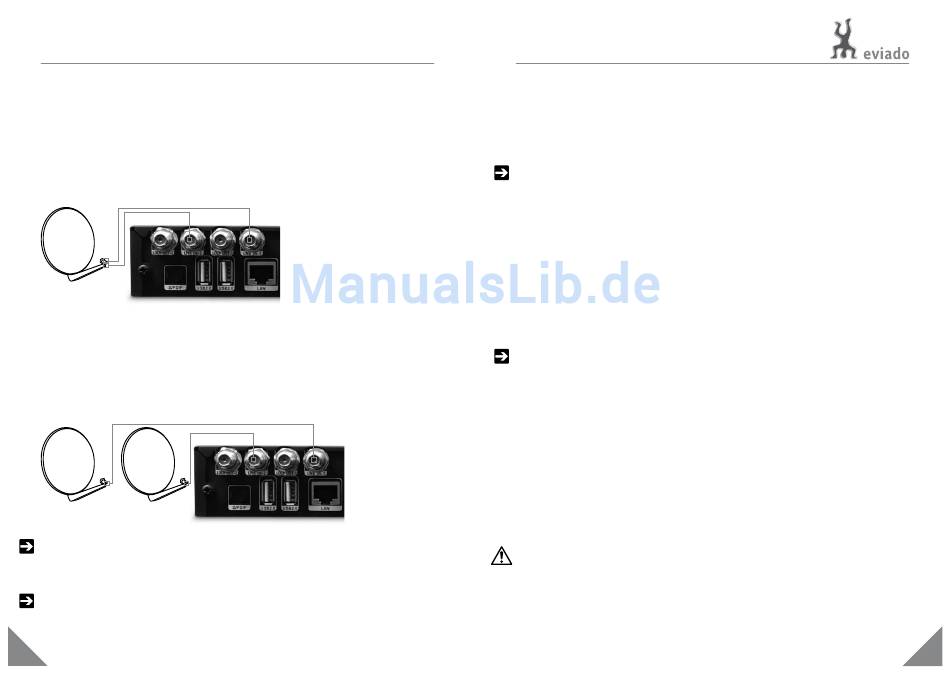

5.1.2 Tuner 2 genau wie Tuner 1

Tuner 1 und Tuner 2 sind an derselben Satellitenschüssel mit einem LNB mit mehreren
Ausgängen (Twin-, Quad-LNB, Multischalter) verbunden.
Verbinden Sie die Satellitenantenne über Tuner 1 mit einem Koaxialkabel mit der
Buchse LNB IN 1.
Verbinden Sie die Satellitenantenne über Tuner 2 mit einem Koaxialkabel mit der
Buchse LNB IN 2.

5.1.3 Verschieden belegt

Wenn Sie über zwei Satellitenschüsseln verfügen, verbinden Sie Tuner 1 mit der
ersten Satellitenantenne und dem LNB IN 1, Tuner 2 mit der zweiten Satelliten-
antenne und LNB IN 2.
Bitte beachten Sie: Sie müssen im Menü Einstellungen | Sendersuchlauf |
Tunereinstellung die jeweils passende Einstellung zu der hier
vorgenommenen Anschlusskonstellation wählen.
Bitte beachten Sie: Das Koaxialkabel gehört nicht zum Lieferumfang.
22
Anschluss des Receivers
5.2 Anschluss an das TV-Gerät über HDMI
Die beste Bildqualität erhalten Sie bei Anschluss des Receivers über ein HDMI-
Kabel. Stecken Sie die beiden Enden eines HDMI-Kabels jeweils in die dazugehörige
HDMI-Schnittstelle des TV-Gerätes und die HDMI-Schnittstelle des Receivers.
Bitte beachten Sie: Schließen Sie zuerst das HDMI-Kabel an, ehe Sie Receiver und
TV einschalten. Anderenfalls kann es zu einer Fehlermeldung
kommen („Kein HDMI"), da einzelne TV-Geräte das HDMI-Kabel
nur während des Startvorgangs erkennen. Drücken Sie die
Format-Taste, um eine korrektur der Einstellungen vorzunehmen.
5.3 Anschluss an das TV-Gerät über SCART
Früher wurden Receiver und TV-Geräte üblicherweise mittels eines SCART-Kabels
verbunden.
Stecken Sie die beiden Enden des Kabels jeweils in die Hauptbuchse des TV-Gerätes
und die TV-Buchse (TV-SCART) des Receivers.
Bitte beachten Sie: Bei Anschluss über SCART können verschiedene Funktionen
des Receivers nicht oder nicht umfassend genutzt werden.
So werden HD-Inhalte zwar empfangen, aber nicht optimal
dargestellt. Dies gilt auch für das TV-App-Portal.
5.4 Anschluss an eine motorisierte Antenne
(DiSEqC 1.0, 1.2)
Der LNB wird mittels eines Koaxialkabels mit dem DiSEqC-Motor verbunden.
Ein zweites Koaxialkabel wird an einem Ende mit der entsprechenden Buchse am
DiSEqC-Motor verbunden, mit dem anderen Ende mit LNB IN 1 oder LNB IN 2 am
Receiver. Bitte verfahren Sie beim Anschluss an die LNB-IN-Buchsen analog zu
Kapitel 5.1 Anschluss an die Satellitenantenne.
Sicherheitshinweis: Beachten Sie die Sicherheitshinweise zu Arbeiten auf dem
Dach – diese dürfen nur durch entsprechend geschultes
Fachpersonal vorgenommen werden.
Gleiches gilt für Installationen elektrischer Anlagen.
V-
