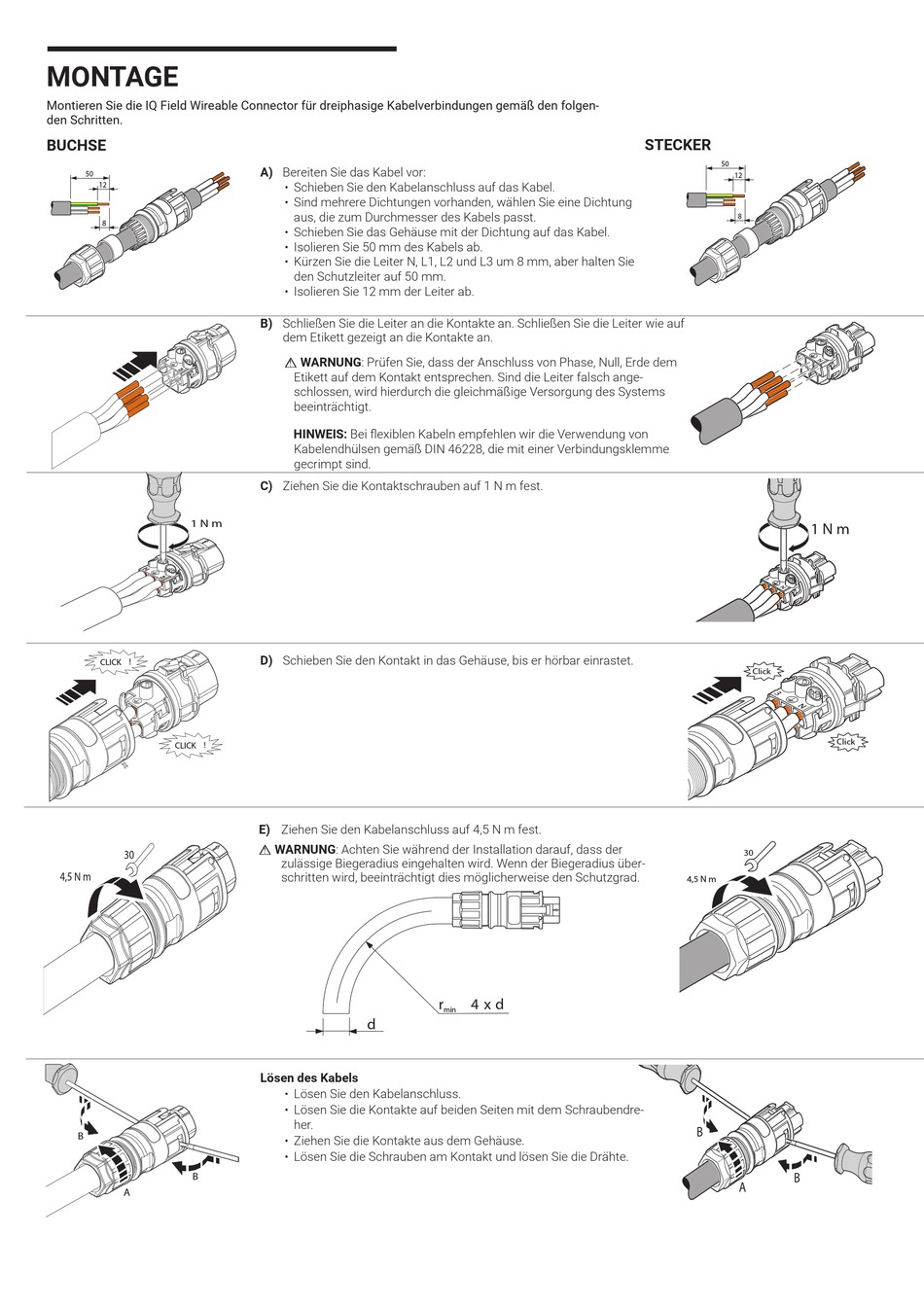

MONTAGE
Montieren Sie die IQ Field Wireable Connector für dreiphasige Kabelverbindungen gemäß den folgen-
den Schritten.
BUCHSE
50
12
8
1 N m
30
4,5 N m
B
B
A
A) Bereiten Sie das Kabel vor:
• Schieben Sie den Kabelanschluss auf das Kabel.
• Sind mehrere Dichtungen vorhanden, wählen Sie eine Dichtung
aus, die zum Durchmesser des Kabels passt.
• Schieben Sie das Gehäuse mit der Dichtung auf das Kabel.
• Isolieren Sie 50 mm des Kabels ab.
• Kürzen Sie die Leiter N, L1, L2 und L3 um 8 mm, aber halten Sie
den Schutzleiter auf 50 mm.
• Isolieren Sie 12 mm der Leiter ab.
B) Schließen Sie die Leiter an die Kontakte an. Schließen Sie die Leiter wie auf
dem Etikett gezeigt an die Kontakte an.
* WARNUNG: Prüfen Sie, dass der Anschluss von Phase, Null, Erde dem
Etikett auf dem Kontakt entsprechen. Sind die Leiter falsch ange-
schlossen, wird hierdurch die gleichmäßige Versorgung des Systems
beeinträchtigt.
HINWEIS: Bei flexiblen Kabeln empfehlen wir die Verwendung von
Kabelendhülsen gemäß DIN 46228, die mit einer Verbindungsklemme
gecrimpt sind.
C) Ziehen Sie die Kontaktschrauben auf 1 N m fest.
D) Schieben Sie den Kontakt in das Gehäuse, bis er hörbar einrastet.
E) Ziehen Sie den Kabelanschluss auf 4,5 N m fest.
* WARNUNG: Achten Sie während der Installation darauf, dass der
zulässige Biegeradius eingehalten wird. Wenn der Biegeradius über-
schritten wird, beeinträchtigt dies möglicherweise den Schutzgrad.
d
Lösen des Kabels
• Lösen Sie den Kabelanschluss.
• Lösen Sie die Kontakte auf beiden Seiten mit dem Schraubendre-
her.
• Ziehen Sie die Kontakte aus dem Gehäuse.
• Lösen Sie die Schrauben am Kontakt und lösen Sie die Drähte.
r
4 x d
min
STECKER
50
12
8
1 N m
Click
30
4,5 N m
B
B
A
Click
