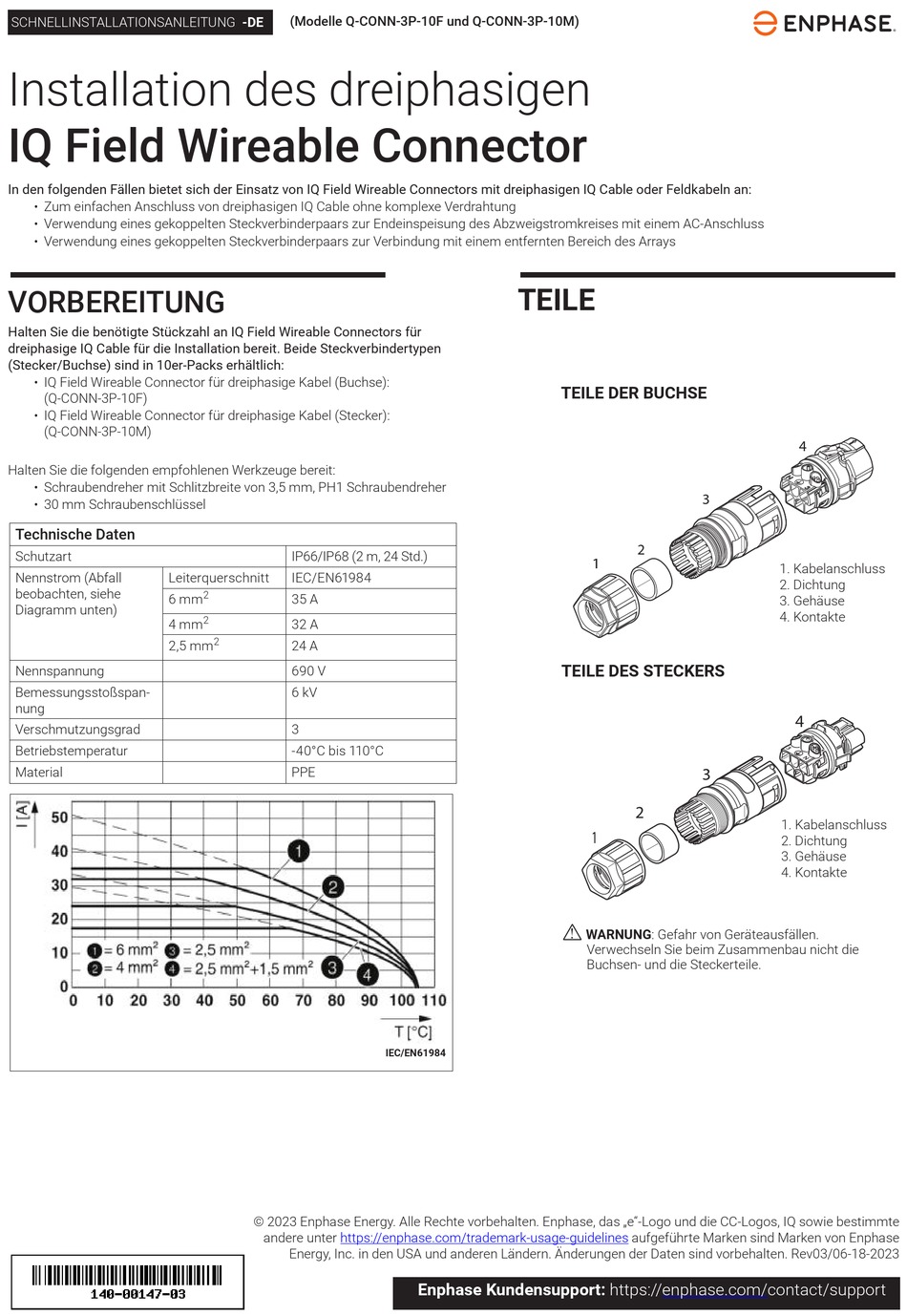

SCHNELLINSTALLATIONSANLEITUNG -DE
Installation des dreiphasigen
IQ Field Wireable Connector
In den folgenden Fällen bietet sich der Einsatz von IQ Field Wireable Connectors mit dreiphasigen IQ Cable oder Feldkabeln an:
• Zum einfachen Anschluss von dreiphasigen IQ Cable ohne komplexe Verdrahtung
• Verwendung eines gekoppelten Steckverbinderpaars zur Endeinspeisung des Abzweigstromkreises mit einem AC-Anschluss
• Verwendung eines gekoppelten Steckverbinderpaars zur Verbindung mit einem entfernten Bereich des Arrays
VORBEREITUNG
Halten Sie die benötigte Stückzahl an IQ Field Wireable Connectors für
dreiphasige IQ Cable für die Installation bereit. Beide Steckverbindertypen
(Stecker/Buchse) sind in 10er-Packs erhältlich:
• IQ Field Wireable Connector für dreiphasige Kabel (Buchse):
(Q-CONN-3P-10F)
• IQ Field Wireable Connector für dreiphasige Kabel (Stecker):
(Q-CONN-3P-10M)
Halten Sie die folgenden empfohlenen Werkzeuge bereit:
• Schraubendreher mit Schlitzbreite von 3,5 mm, PH1 Schraubendreher
• 30 mm Schraubenschlüssel
Technische Daten
Schutzart
Nennstrom (Abfall
Leiterquerschnitt
beobachten, siehe
6 mm
Diagramm unten)
4 mm
2,5 mm
Nennspannung
Bemessungsstoßspan-
nung
Verschmutzungsgrad
Betriebstemperatur
Material
(Modelle Q-CONN-3P-10F und Q-CONN-3P-10M)
IP66/IP68 (2 m, 24 Std.)
IEC/EN61984
2
35 A
2
32 A
2
24 A
690 V
6 kV
3
-40°C bis 110°C
PPE
© 2023 Enphase Energy. Alle Rechte vorbehalten. Enphase, das „e"-Logo und die CC-Logos, IQ sowie bestimmte
andere unter
https://enphase.com/trademark-usage-guidelines
Energy, Inc. in den USA und anderen Ländern. Änderungen der Daten sind vorbehalten. Rev03/06-18-2023
TEILE
IEC/EN61984
Enphase Kundensupport: https://enphase.com/contact/support
TEILE DER BUCHSE
3
2
1
TEILE DES STECKERS
3
2
1
*
WARNUNG: Gefahr von Geräteausfällen.
Verwechseln Sie beim Zusammenbau nicht die
Buchsen- und die Steckerteile.
aufgeführte Marken sind Marken von Enphase
4
1. Kabelanschluss
2. Dichtung
3. Gehäuse
4. Kontakte
4
1. Kabelanschluss
2. Dichtung
3. Gehäuse
4. Kontakte
