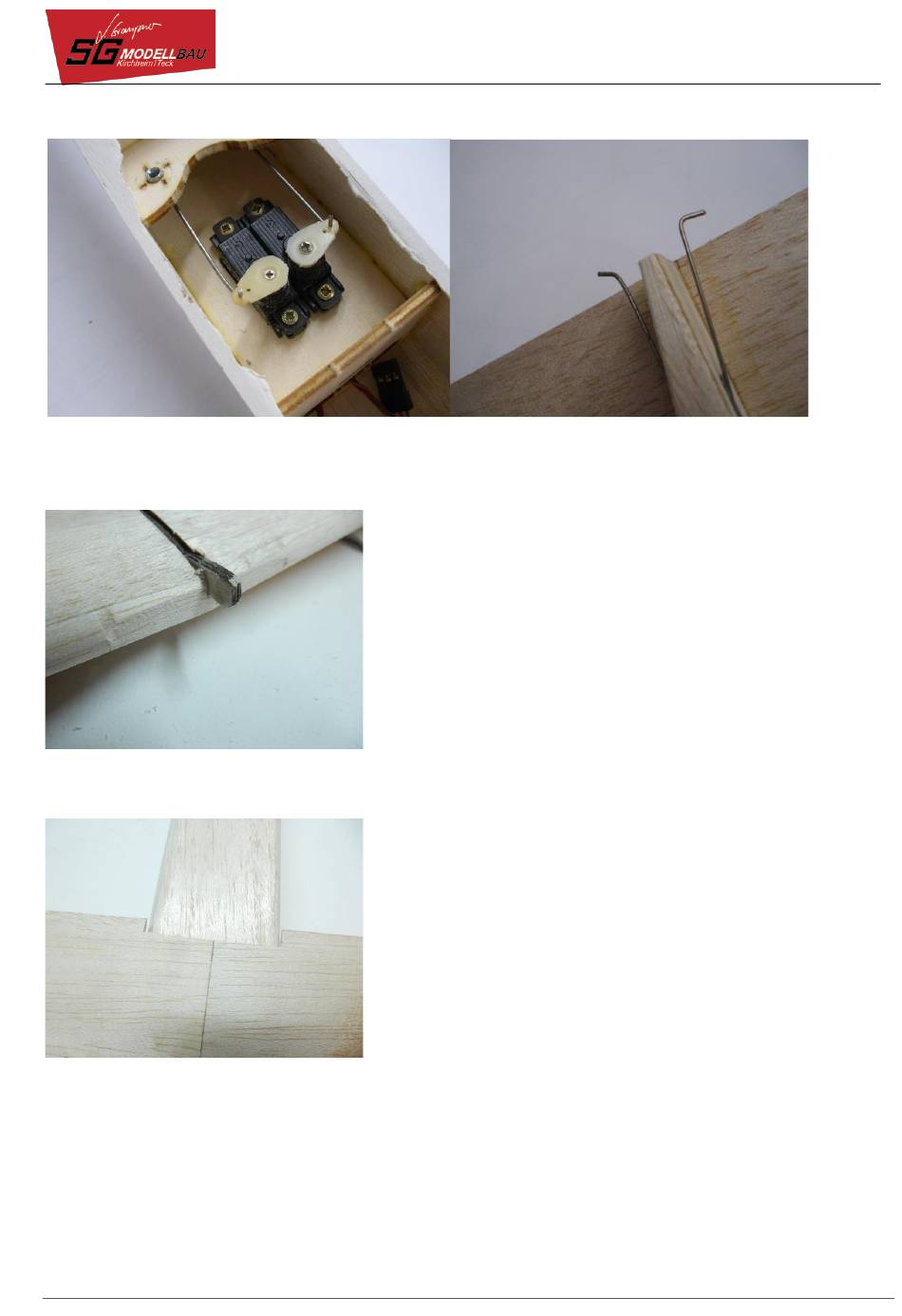

SG MINI KWIK FLY MK3 Bauanleitung Seite 22

Zum Einhängen der Gestänge an Servohebel und Ruderhorn werden die Stahldrähte
rechtwinkelig gebogen ca. 5 mm, so dass sie später im Betrieb nicht herausrutschen können.
Der Flügel wird an das Nasenleiste abgeflacht und an den Rumpf angepasst.
Die Mitte des Rumpfes wird angezeichnet und der Tragflügel so auf den Rumpf gelegt, dass er
vorne mit der Zunge im Rumpfspant einrastet und hinten an der Mitte ausgerichtet ist.
Der Ausschnitt der Endleiste wird angezeichnet, ausgesägt und so angepasst, dass der Flügel
sauber auf der Flächenauflage des Rumpfes aufliegt.
22
