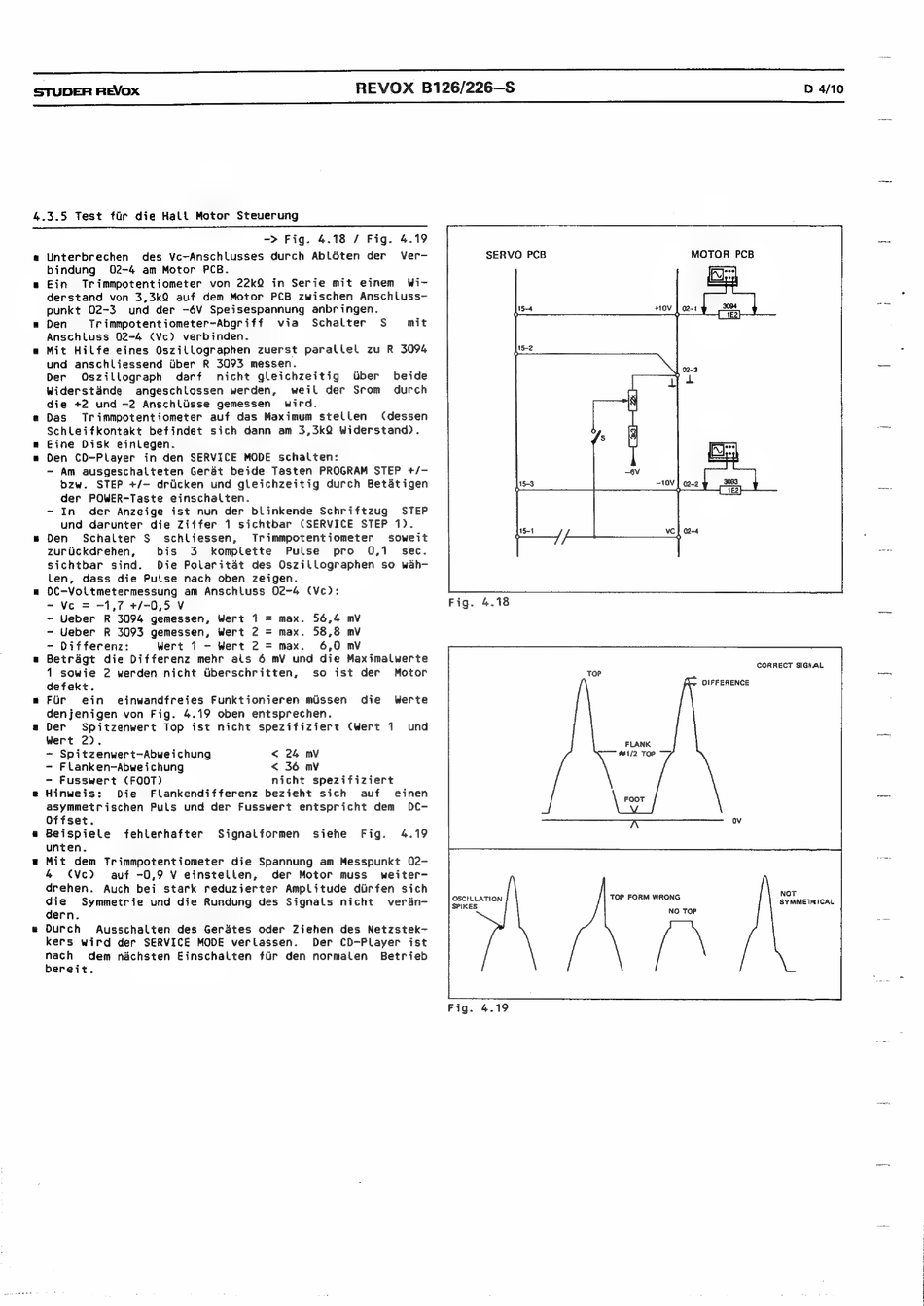

4.3.5 Test fiir die Hall Motor Steuerung
—-> Fig. 4.18 / Fig. 4.19
a Ein Trimmpotentiometer von 22kQ in Serie mit einem Wi-
derstand von 3,3kQ auf dem Motor PCB zwischen AnschLuss-—
punkt 02-3 und der -6V Speisespannung anbr ingen.
a Den Trimmpotentiometer-Abgriff via Schalter S mit
Anschluss 02-4 (Vc) verbinden.
a Mit Hilfe eines Oszillographen zuerst parallel zu R 3094
und anschliessend Uber R 3093 messen.
Der Oszillograph darf nicht gleichzeitig Gber beide
Widerstande angeschlossen werden, weil der Srom durch
die +2 und -2 Anschliisse gemessen wird.
a Das Trimmpotentiometer auf das Maximum stellen (dessen
Schleifkontakt befindet sich dann am 3,3kQ Widerstand).
ms Eine Disk einlegen.
# Den CD-Player jin den SERVICE MODE schalten:
- Am ausgeschalteten Gerdt beide Tasten PROGRAM STEP +/-
bzw. STEP +/- driicken und gleichzeitig durch Betatigen
der POWER-Taste einschalten.
- In der Anzeige ist nun der blinkende Schriftzug STEP
und darunter die Ziffer 1 sichtbar (SERVICE STEP 1).
w Den Schalter S schliessen, Trimmpotentiometer soweit
zuruickdrehen, bis 3 komplette Pulse pro 0,1 sec.
sichtbar sind. Die Polaritat des Oszillographen so wah-
len, dass die Pulse nach oben zeigen.
a D0C-Voltmetermessung am Anschluss 02-4 (Vc):
~ Ve = -1,7 +/-0,5 V Fig. 4.18
- Ueber R 3094 gemessen, Wert 1 = max. 56,4 mV
- Ueber R 3093 gemessen, Wert 2 = max. 58,8 mV
- Differenz: Wert 1 - Wert 2 = max. 6,0 mV
Betragt die Differenz mehr als 6 mV und die Maximalwerte
1 sowie 2 werden nicht Gberschritten, so ist der Motor pa
defekt.
a Fir ein einwandfreies Funktionieren missen die Werte
denjenigen von Fig. 4.19 oben entsprechen.
s Der Spitzenwert Top ist nicht spezifiziert (Wert 1. und
youu
CORRECT SIGNAL
OIFFERENCE
Wert 2). FLANK
~ Spitzenwert—Abweichung < 24 mv 1/2 Tor
- Flanken-Abweichung < 36 mv
- Fusswert (FOOT) nicht spezifiziert
e Hinweis: Die Flankendifferenz bezieht sich auf einen
asymmetrischen Puls und der Fusswert entspricht dem DC-
Offset.
a Beispiete fehlerhafter Signalformen siehe Fig. 4.19
unten.
a Mit dem Trimmpotentiometer die Spannung am Messpunkt O2-
4 (Vc) auf -0,9 V einstellen, der Motor muss weiter-
drehen. Auch bei stark reduzierter Amplitude diirfen sich
die Symmetrie und die Rundung des Signals nicht veradn- — | Sscittation Ee ene SYMMETRICAL
dern. NO TOP
e Durch Ausschalten des Gerdtes oder Ziehen des Netzstek-
kers wird der SERVICE MODE verlassen. Der CD-Player ist
nach dem nachsten Einschalten fiir den normalen Betrieb
bereit.
Fig. 4.19
