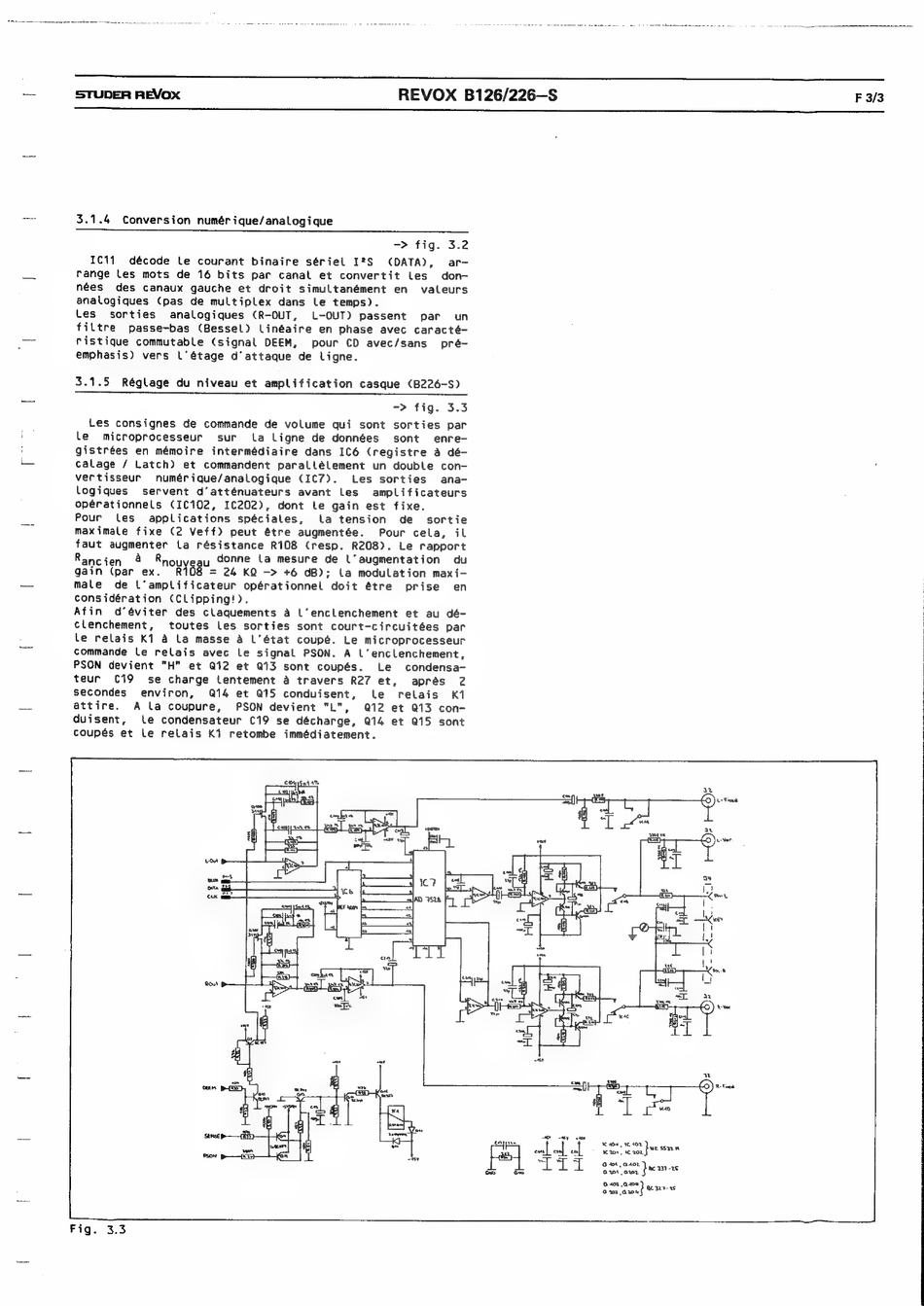

Revox B126 Serviceanleitung Seite 74

3.1.4 Conversion numér ique/analogique
ee
-> fig. 3.2
IC11 décode le courant binaire sériel 12S (DATA), ar-
range Les mots de 16 bits par canal et convertit les don-
nées
des canaux gauche
et droit simuLtanément
en valeurs
analogiques (pas de multiplex dans le temps).
Les sorties analogiques (R-OUT, L-OUT) passent par un
filtre
passe-bas (Bessel)
Linéaire en phase
avec caracté-
ristique
commutable
(signal DEEM, pour
CD avec/sans pré-
emphasis) vers L'étage d'attaque de Ligne.
3.1.5 Réglage du niveau et amplification casque (B226-S)
a es ON ge ea eke
-> fig. 3.3
Les consignes de commande de volume qui sont sorties par
le microprocesseur sur La Ligne de données sont enre-
gistrées en mémoire
intermédiaire dans
IC6 (registre a dé-
calage / Latch) et commandent parallélement un double con-
vertisseur numérique/analogique (IC7). Les sorties ana-
logiques servent d'atténuateurs avant Les amplificateurs
opérationnels (1C102, IC202), dont Le gain est fixe.
Pour les applications spéciales, la tension de sortie
maximale fixe (2 Veff) peut étre augmentée. Pour cela, il
faut augmenter La résistance R108 (resp. R208). Le rapport
Rancien 4 Rnouveau
donne la mesure
de lL' augmentation
du
gain (par ex. R108 = 24 KQ -> +6 dB); La modulation maxi-
male de L'amplificateur opérationnel doit étre prise en
considération (ClLipping!).
Afin d'éviter des claquements a L'enclenchement et au dé-
clenchement, toutes les sorties sont court-circuitées par
le relais K1 a La masse
a l'état
coupé. Le microprocesseur
commande le relais
avec le signal
PSON. A L'enclenchement,
PSON
devient "H" et Q12 et Q13 sont
coupés.
Le condensa-
teur C19 se charge
Lentement a travers
R27 et, apres
2
secondes
environ,
Q14 et Q15 conduisent,
le relais
K1
attire.
A la coupure,
PSON devient "L",
Q12 et Q13 con-
duisent, le condensateur
C19 se décharge,
Q14 et Q15 sont
coupés et le relais K1 retombe immédiatement.
XC 404, 1 402
NE SSIUN
foro, We sat oe
G44, 0402
Bast ower pumas
0.401 .Q40u
0 %1 Gu
} QC 323-
Fig. 3.3
