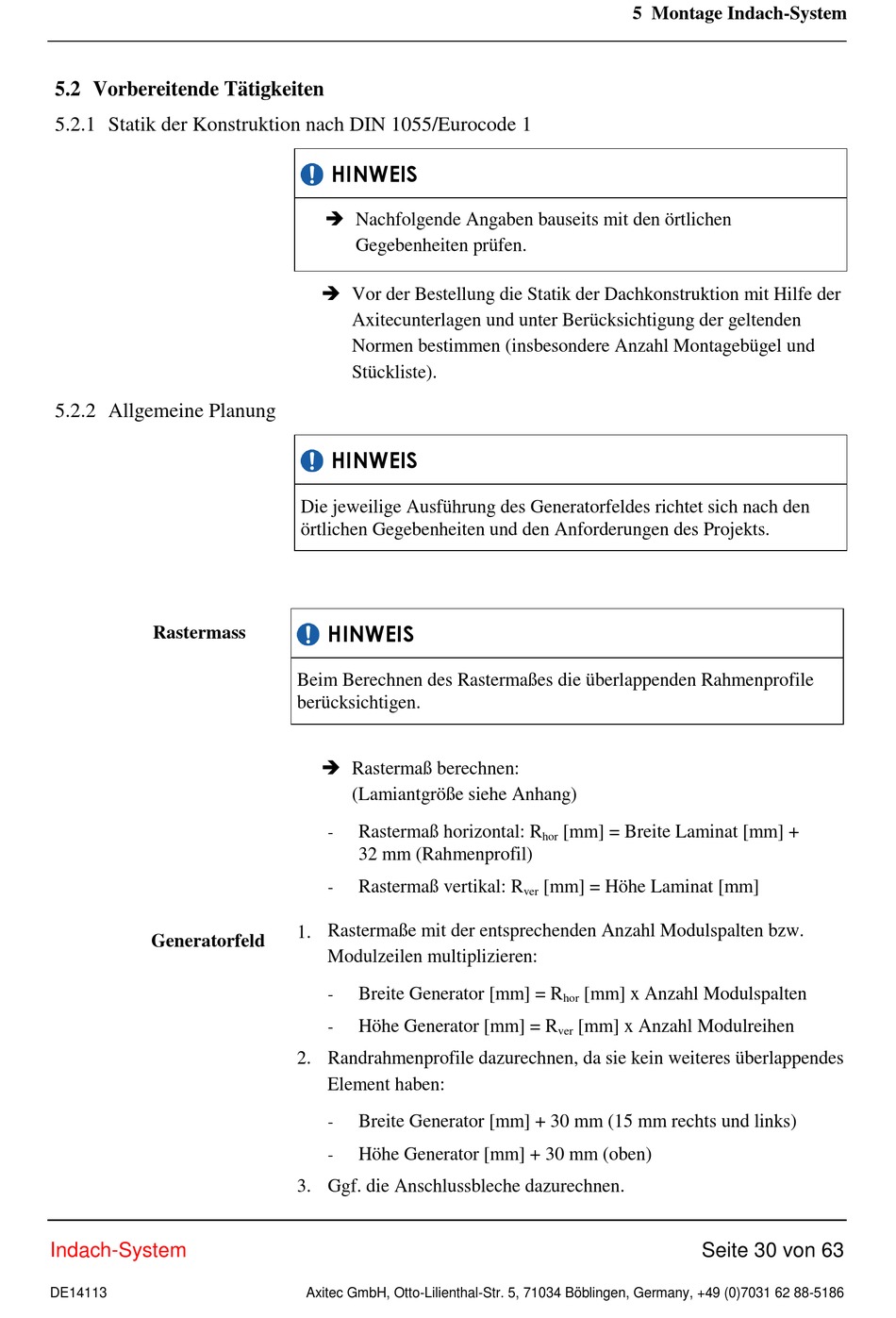

5.2 Vorbereitende Tätigkeiten

5.2.1 Statik der Konstruktion nach DIN 1055/Eurocode 1

5.2.2 Allgemeine Planung

Rastermass
Generatorfeld
Indach-System
DE14113
HINWEIS
 Nachfolgende Angaben bauseits mit den örtlichen
Gegebenheiten prüfen.
 Vor der Bestellung die Statik der Dachkonstruktion mit Hilfe der
Axitecunterlagen und unter Berücksichtigung der geltenden
Normen bestimmen (insbesondere Anzahl Montagebügel und
Stückliste).
HINWEIS
Die jeweilige Ausführung des Generatorfeldes richtet sich nach den
örtlichen Gegebenheiten und den Anforderungen des Projekts.
HINWEIS
Beim Berechnen des Rastermaßes die überlappenden Rahmenprofile
berücksichtigen.
 Rastermaß berechnen:
(Lamiantgröße siehe Anhang)
Rastermaß horizontal: R
-
32 mm (Rahmenprofil)
Rastermaß vertikal: R
-
1. Rastermaße mit der entsprechenden Anzahl Modulspalten bzw.
Modulzeilen multiplizieren:
Breite Generator [mm] = R
-
Höhe Generator [mm] = R
-
2. Randrahmenprofile dazurechnen, da sie kein weiteres überlappendes
Element haben:
Breite Generator [mm] + 30 mm (15 mm rechts und links)
-
Höhe Generator [mm] + 30 mm (oben)
-
3. Ggf. die Anschlussbleche dazurechnen.
Axitec GmbH, Otto-Lilienthal-Str. 5, 71034 Böblingen, Germany, +49 (0)7031 62 88-5186
5 Montage Indach-System
[mm] = Breite Laminat [mm] +
hor
[mm] = Höhe Laminat [mm]
ver
[mm] x Anzahl Modulspalten
hor
[mm] x Anzahl Modulreihen
ver
