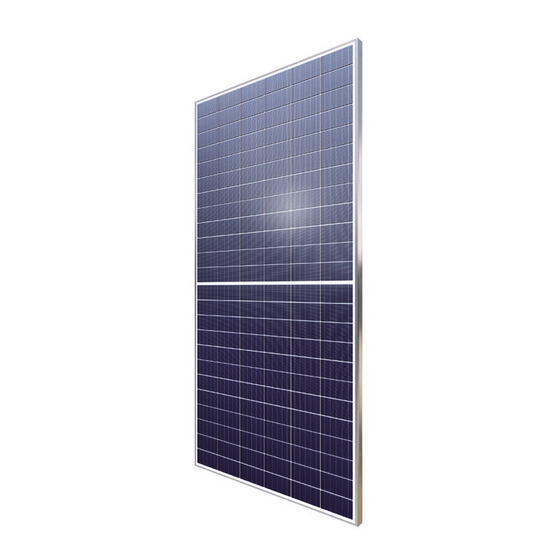

- Seite 1 Installations-/Betriebsanleitung Photovoltaik Module Produktionsreihe AC...
-
Seite 2: Inhaltsverzeichnis
Installations- / Betriebsanleitung INDEX ALLGEMEINE VORSCHRIFTEN UND SICHERHEITSMAßNAHMEN ......3 INSTALLATION- UND MONTAGEVORSCHRIFTEN ............4 Hinweise zur Montage ..........................4 Montagevarianten ............................5 Verkabelung ..............................6 Erdung ................................. 7 Ordnungsgemäßer Betrieb........................7 Sonstige Vorgaben ............................ 8 Brandschutz ..............................8 Wartung und Reinigung ..........................8 Produktkennung ............................ -
Seite 3: Allgemeine Vorschriften Und Sicherheitsmaßnahmen
Spannung (IEC 61730: größer 50 V DC; EN 61730: größer 120 V DC) und Anlagen gefährlicher Leistung, wo generell unbeschränkte Zugänglichkeit zu erwarten ist. Weiterführende Informationen über die Module von AXITEC können Sie den Datenblättern der Module entnehmen. Die Datenblätter finden Sie im Internet unter www.axitecsolar.com. -
Seite 4: Installation- Und Montagevorschriften
Installations- / Betriebsanleitung Installation- und Montagevorschriften 2.1 Hinweise zur Montage Module müssen bei der Installation mit Sorgfalt behandelt werden. Stöße gegen Vorder- und Rückseite oder den Kanten können Modulschäden verursachen. Stellen Sie bei einer Dachmontage sicher, dass die Statik (ggf. einen Statiker beauftragen) des Daches ausreichend dimensioniert ist, um die durch die Photovoltaikanlage auftretenden Lasten aufzunehmen. -
Seite 5: Montagevarianten
Installations- / Betriebsanleitung 2.2 Montagevarianten DE161020 Seite 5 / 11... -
Seite 6: Verkabelung
Installations- / Betriebsanleitung Montagebereich für Klemmen auf Trägerprofile Klemmbereich lange Seite kurze Seite (mm) (mm) b (mm) b (mm) 48zellig 200-300 35-200 Zellgeometrie l x b = 6 x 8 Zellen Belastbarkeit 5400 Pa 2400 Pa 60zellig 250 -350 35 -300 Zellgeometrie l x b = 6 x 10 Zellen Belastbarkeit 5400 Pa... -
Seite 7: Erdung
Installations- / Betriebsanleitung 2.4 Erdung Eine fachgerechte Erdung der Modulrahmen liegt in der Verantwortung des installierenden Unternehmens und ist am Modulrahmen anzubringen. Ist auf dem Gebäude bereits ein Blitzschutzsystem vorhanden oder vorgesehen, muss die PV-Anlage in das Schutzkonzept gegen direkten Blitzeinschlag integriert werden. -
Seite 8: Sonstige Vorgaben
Installations- / Betriebsanleitung 2.6 Sonstige Vorgaben Die Module müssen in einer Umgebung montiert werden, in der sichergestellt ist, dass der Temperaturbereich von -40°C bis +85°C für die Betriebstemperatur nicht unter- oder überschritten wird. Insbesondere in heißen Umgebungen sollte auf ausreichende Luftzirkulation hinter den Modulen geachtet werden. -
Seite 9: Produktkennung
Etiketten erlischt die AXITEC-Garantie. 2.10 Hinweise Die Axitec Energy GmbH & Co. KG behält sich das Recht vor, jederzeit unangekündigt Änderungen an Design und/oder technischen Daten ihrer Solarmodule vorzunehmen. Verbindlich ist daher nur das jeweils zum Zeitpunkt der Herstellung aktuelle Datenblatt. Es wird daher ausdrücklich empfohlen, vor einer Bestellung zu überprüfen, ob die vorliegenden Datenblätter dem aktuellen Stand entsprechen. -
Seite 10: Haftungsausschluss
Einhaltung dieser Benutzerinformation und der Bedingungen und Methoden der Installation, dem Betrieb, der Verwendung und der Wartung der Module von AXITEC Energy GmbH & Co. KG nicht kontrolliert oder überwacht werden kann, übernimmt AXITEC Energy GmbH & Co. KG keine Haftung für Schäden, die durch den nicht bestimmungsgemäßen Gebrauch, die fehlerhafte Installation, Betrieb, Verwendung oder Wartung... -
Seite 11: Ce/Eg Konformitätserklärung
Installations- / Betriebsanleitung 4 CE/EG Konformitätserklärung DE161020 Seite 11 / 11...
