Verwendungsbereich:
Der BZU 10-00 ist ein elektronischer Signaltester für analoge und digitale BK-
Signale. Wird das Gerät für andere Einsätze verwendet, wird keine Garantie
übernommen!
Lieferumfang:
BZU 10-00: Signaltester
MAK 30-80: Patch-Kabel, F/F, 30 cm
CFA 2-00: Adapter IEC-Buchse auf F-Buchse
Produktbeschreibung:
Der Signaltester BZU 10-00 ist zur einfachen Überprüfung, Pegelkontrolle und
schnellen Fehlersuche geeignet. Messpunkte sind z.B. Antennensteckdosen,
HÜP, Antennenkabel, HF-Ausgänge von DVD-Recordern oder PC-TV-Karten.
Messbar sind analoge und digitale Kanäle im Frequenzraster der KDG, KBW
und Unity Media. Nicht messbar sind DVB-T Signale. Verwenden Sie hierfür den
TZU 22-01 aus dem AXING Sortiment.
Der BZU 10-00 ersetzt kein Messgerät und ermittelt auch keine
Schräglagen!
Bedienung:
Der Signaltester wird über das Kabel MAK 30-80 und den Adapter CFA 2-00 z.
B. am TV-Ausgang einer Antennensteckdose angeschlossen.
Je nach Signal wird durch Drücken der Taste „Analog" bzw. „Digital" der
Pegel an den LEDs des BZU 10-00 angezeigt. Der Pegel in dBµV kann direkt
rechts neben der LED abgelesen werden. Die Auflösung beträgt 5 dBµV.
Leuchtet die LED z.B bei 70 liegt der gemessene Wert zwischen 67,5dBµV und
72,5 dBµV. Das Gerät schaltet sich beim Loslassen der Taste wieder aus.
All manuals and user guides at all-guides.com

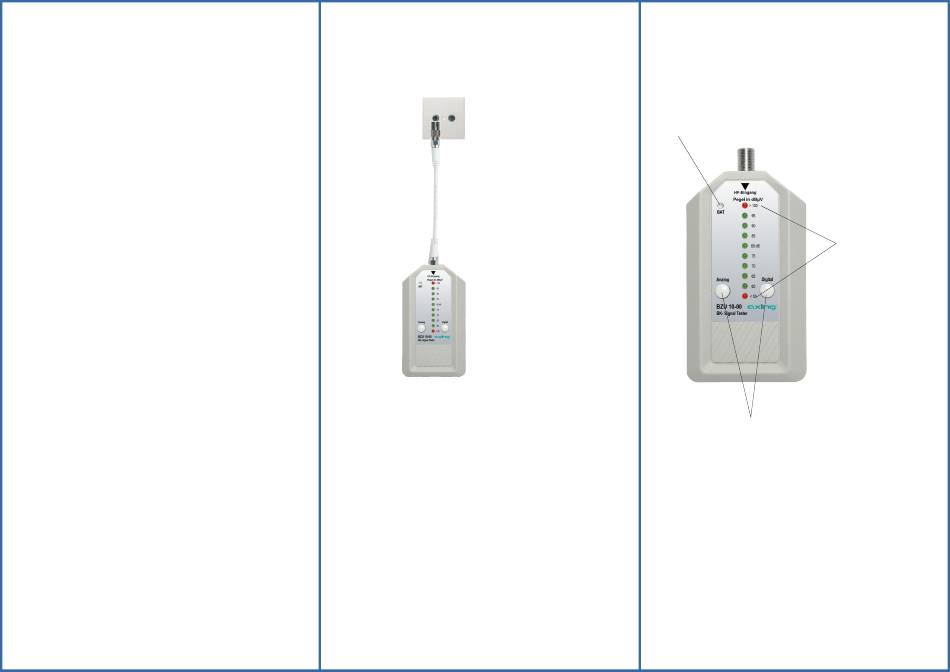

Anwendungsbeispiel
CFA 2-00
MAK 30-80
BZU 10-00
Anzeige- und Bedienelemente
LED für Batterie
grün
volle Batterie
gelb
schwache Batterie
rot
fast leere Batterie
Aktiviert die Pegelanzeige für
analoge oder digitale Signale
LEDs für Pegelanzeige
1 x rot
>100 dBµV
8 x grün
60-95 dBµV
1x rot
<55 dBµV
