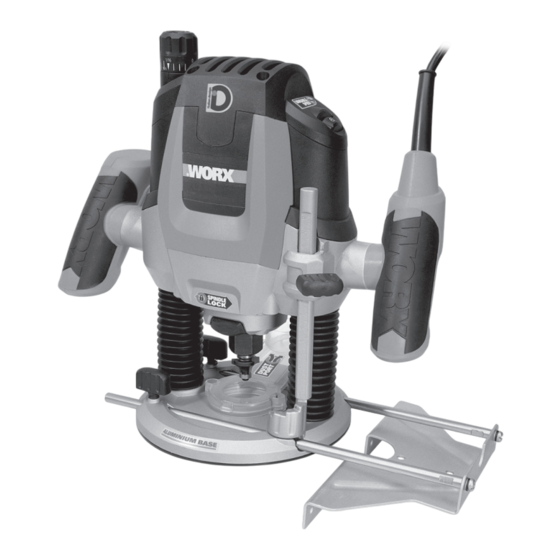

Worx WX15RT Originalbetriebsanleitung
Oberfräse
Verwandte Anleitungen für Worx WX15RT
Inhaltszusammenfassung für Worx WX15RT
- Seite 1 Router Oberfräse Défonceuse Fresatrice Fresadora Tupia Bovenfrees Overfræser Yläjyrsin Overfræser Överfräs Yönlendirici P108 Ρούτερ P117 WX15RT WX15RT.1 WX15RT.2 WX16RT WX16RT.1...
- Seite 2 Original instructions Übersetzung der Originalanleitung Traduction des instructions initiales Traduzione delle istruzioni originali Traducción de las instrucciones originales Tradução das instruções originais Vertaling van de oorspronkelijke instructies Oversættelse af de oprindelige instruktioner Alkuperäisten ohjeiden käännös Oversettelse av de opprinnelige instruksjonene Översättning av originalinstruktionerna Asıl talimatların çevirisi Μετάφραση...
- Seite 15 FEINEINSTELLKNOPF EINTAUCHTIEFE FEINEINSTELLSKALA EINTAUCHTIEFE SICHERUNGSHEBEL LINKER GRIFF GROBEINSTELLSKALA EINTAUCHTIEFE TIEFENANSCHLAG FLÜGELSCHRAUBE TIEFENANSCHLAG STAUBMANSCHETTEN REVOLVERANSCHLAG 10. GRUNDPLATTE 11. FÜHRUNGSPLATTE 12. KLEMMSCHRAUBE FÜHRUNGSSTANGE 13. SPANNZANGENMUTTER UND SPANNZANGE 14. SPINDELARRETIERUNG 15. RECHTER GRIFF (MIT EIN/AUS-SCHALTER 18) 16. FESTSTELLSCHALTER/ENTRIEGELUNGSSCHALTER 17. EINSTELLRAD FÜR GESCHWINDIGKEITSVORWAHL 18. EIN/AUS-SCHALTER 19.
-
Seite 16: Technische Daten
TECHNISCHE DATEN WX15RT WX15RT.2 WX15RT.1 WX16RT WX16RT.1 Spannung 230V~50Hz Leistungsaufnahme 1500W 1800W Leerlaufdrehzahl 11500~28000/min Spanngröße Ø8 &12mm Schutzisoliert Gewicht 4.3kg LÄRMPEGEL UND VIBRATIONEN Gewichteter Schalldruck 86dB(A) Gewichtete Schallleistung 97dB(A) &K 3.0dB(A) Tragen Sie bei einem Schalldruck über 80dB(A) einen Gehörschutz INFORMATIONEN ÜBER VIBRATIONEN... - Seite 17 Bei regelmäßiger Verwendung dieses Werkzeugs sollten Sie in Antivibrationszubehör investieren. Vermeiden Sie den Einsatz von Werkzeugen bei Temperaturen von 10ºC oder darunter. Machen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu verteilen. ZUBEHÖRTEILE WX15RT WX15RT.1 WX16RT WX16RT.1 WX15RT.2 Parallelführung...
- Seite 18 ZUSÄTZLICHE isolierten Griffen, wenn die Gefahr besteht, dass Sie beim Arbeiten in SICHERHEITSHINWEISE Wänden, Decken usw. verborgene FÜR OBERFRÄSEN Leitungen oder das Netzkabel berühren könnten. Metallteile am 1. Tragen Sie beim Arbeiten stets eine Werkzeug, die mit stromführenden Atemmaske. Drähten in Berührung kommen, werden 2.
- Seite 19 SYMBOLE stattfinden. Um die Aussetzung zu diesen chemischen Substanzen herabzusetzen: Führen Sie alle Arbeiten in gut belüfteten Lesen Sie unbedingt die Anleitung, Bereichen durch. damit es nicht zu Verletzungen Tragen Sie zugelassene kommt Schutzausrüstungen wie z. B. Atemmasken, die speziell für das Herausfiltern kleinster Achtung –...
-
Seite 20: Hinweise Zum Betrieb
HINWEISE ZUM BETRIEB der Spannzange eingesetzt ist. HINWEIS: Lesen Sie das Handbuch 6,35-mm-Spannhülse (1/4 Zoll) vor Inbetriebnahme des Werkzeuges anbringen (siehe a) ( WX15RT, WX16RT) sorgfältig durch. Die Fräse wird mit einer 6,35-mm-Spannhülse (1/4 Zoll) als Zubehör geliefert. BESTIMMUNGSGEMÄSSER GEBRAUCH Zum Anbringen der Spannhülse (b) schieben... -
Seite 21: Einstellen Der Frästiefe
Drücken Sie zunächst den Ein-/Ausschalter Kunststoff 4 – 15mm (18), danach den Feststellschalter (16). Lassen 16 – 40mm Sie zuerst den Ein-/Ausschalter los, danach den Feststellschalter. Ihr Werkzeug läuft Aluminium 4 – 15mm nun im Dauerbetrieb. Zum Abschalten des 16 – 40mm Werkzeugs drücken Sie den Ein-/Ausschalter ein und lassen ihn wieder los. - Seite 22 Drücken Sie den Schieber nach unten und Arbeitsgängen mit geringerer setzen Sie ihn auf “0” . Materialabtragung ausgeführt werden. Der Richten Sie den Tiefenanschlag (6) auf die Revolveranschlag hilft Ihnen, den Fräsvorgang gewünschte Schnitttiefe ein und ziehen Sie die in mehrere Einzelschritte zu unterteilen. Flügelschraube (7) fest.
-
Seite 23: Wartung
9. FRÄSEN (Siehe E) Befestigen Sie den Zentrierstift (22) mit der WARNUNG: Der Durchmesser Flügelschraube (28) an der parallelen Führung des verwendeten Fräsers muss (durch das Loch). kleiner als der Innendurchmesser der • Stechen Sie den Zentrierstift in die markierte Führungsbuchse sein. - Seite 24 EC KONFORMITÄTSERKLÄRUNG Wir, POSITEC Germany GmbH Theodor-Heuss-Ring 1-3 50668 Köln Erklären hiermit, dass unser Produkt Beschreibung WORX Oberfräse Typ WX15RT WX15RT.1 WX15RT.2 WX16RT WX16RT.1 Funktion Schneiden von Schlitzen in unterschiedliche Materialien oder Formen ihrer Kanten Den Bestimmungen der folgenden Richtlinien entspricht:...
- Seite 62 1. KNOP VOOR FIJN AFSTELLEN FREESDIEPTE 2. SCHAALVERDELING FIJN AFSTELLEN FREESDIEPTE 3. HENDEL VOOR DE KLEM 4. LINKER HANDVAT 5. SCHAALVERDELING GROF AFSTELLEN FREESDIEPTE 6. DIEPTESTOP 7. VLEUGELSCHROEF VOOR DIEPTESTOP 8. STOFBESCHERMERS 9. TRAPBUFFER 10. VOETPLAAT 11. GELEIDEPLAAT 12. BORGSCHROEF VOOR GELEIDERAIL 13.
