Befolgen Sie bei der Verdrahtung eines O3BUS die folgenden Richtlinien:
• Um eine zuverlässige Kommunikation zu gewährleisten, sollte die Verkabelung
den folgenden Spezifikationen entsprechen: 22-24 AWG Twisted Pair, abge-
schirmtes, ummanteltes Kommunikationskabel, 100-120
oder geringere Kapazität, eine Abschirmung aus Geflecht oder Aluminiumfolie.
• Entfernen Sie 63 mm des Außenmantels des abgeschirmten Kabels, um den An-
schluss an die Ports des O3 Hub zu erleichtern und einen sicheren Sitz auf der
Montageplatte zu gewährleisten.
• O3 Hub-Geräte müssen in einer Daisy-Chain-Verkettung miteinander verdrahtet
werden. Bus- oder Sterntopologien werden nicht unterstützt.
• Die Gesamtlänge des O3BUS-Netzes darf 70 m nicht überschreiten.
• Achten Sie auf die Polarität.
Nachdem Sie die O3 Hub Geräte mit dem Controller verbunden haben, stellen Sie in en-
teliWEB das NP3 Objekt des Controllers auf den Protokolltyp CANbus ein.
8.2.1 Busabschluss
Ein O3BUS-Netzwerk muss an beiden Enden abgeschlossen werden. Delta empfiehlt, die
O3-Hub-Geräte an den Enden der Netzwerk-Verkettung zu platzieren und die Terminie-
rung mit den integrierten Terminierungsschaltern der Geräte vorzunehmen. Beachten
Sie, dass der Schalter werkseitig auf keine Terminierung (OFF) eingestellt ist. Um die
Terminierung zu aktivieren, schieben Sie den Schalter nach rechts (TERM).

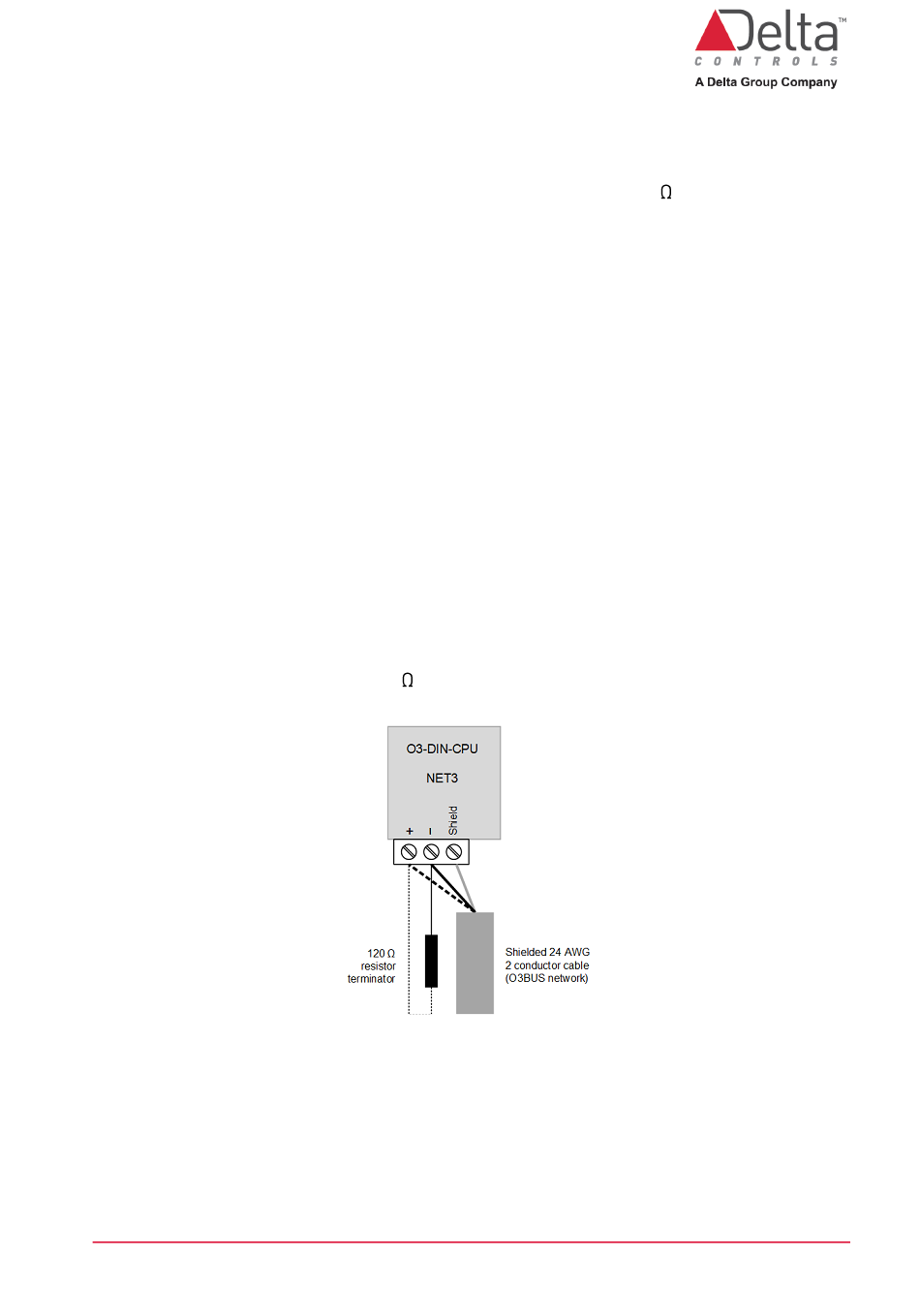

Wenn ein R1.3 oder älterer O3-DIN-CPU-Controller an einem der beiden Enden der Ver-
kettung platziert wird, muss ein 120 -Abschlusswiderstand an den NET3-Anschlusspins
verwendet werden.
Die Abschirmung des Netzwerkkabels muss an jedem O3 Hub des O3BUS-Netzwerks
durchverbunden werden, um eine durchgehende Abschirmung über die gesamte Länge
des Netzwerks zu erhalten. Die Abschirmung darf an keinem Punkt des Netzwerks ge-
erdet werden. Die Abschirmung sollte mit dem/den O3-Hub(s) verbunden bleiben,
der/die sich an den Endpunkten des Netzwerks befindet/befinden.
DE-O3-Hub Installationsanleitung.docx
Impedanz, 17 pF/ft
Seite 10 von 16
© Delta Controls Germany 2022
