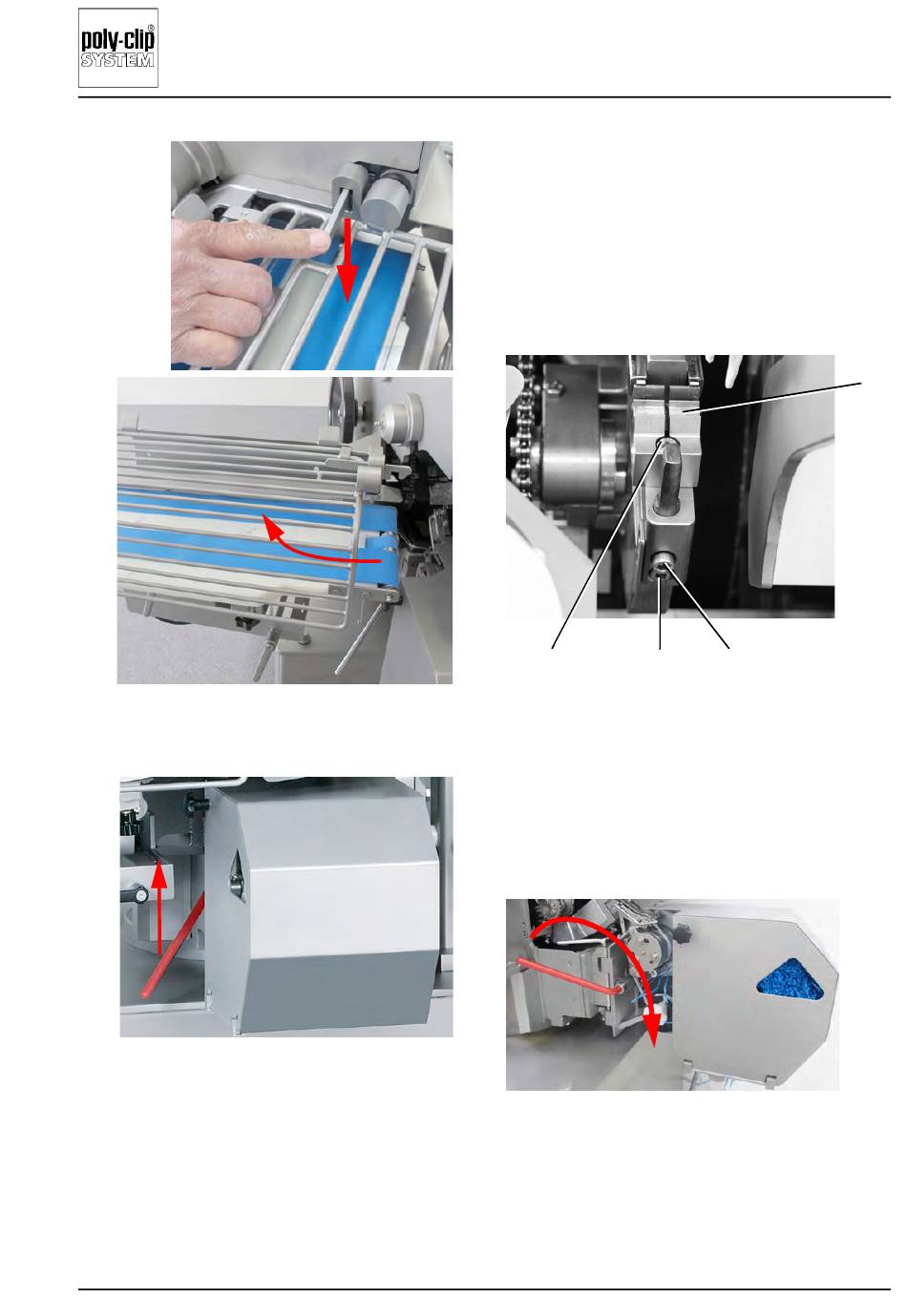

Bild 8-29
- GSA entriegeln und zur Seite schwenken.
Bild 8-30
DE/06-2015
FCA 3430/3430-18
• Schnittspiel kleiner einstellen:
- Obere Einstellschraube (3, Bild 8-31) linksherum
drehen und lösen.
- Untere Einstellschraube (4, Bild 8-31) bis zum An-
schlag rechtsherum drehen.
• Schnittspiel größer einstellen:
- Untere Einstellschraube (4) linksherum drehen und
lösen.
- Obere Einstellschraube (3) bis zum Anschlag rechts-
herum drehen.
2
4
Bild 8-31 1 Matrize
2 Befestigungsschraube
3 Obere Einstellschraube
4 Untere Einstellschraube
Nach dem Einstellen:
- GSA in Arbeitsposition schwenken und verriegeln.
Bild 8-32 GSA verriegeln
- Wurstauslauf in Arbeitsposition schwenken.
1
3
