Zusammensetzung Des Systems; Inhalt Der Verpackung - Injecta Olimpia Handbuch

OLIMPIA

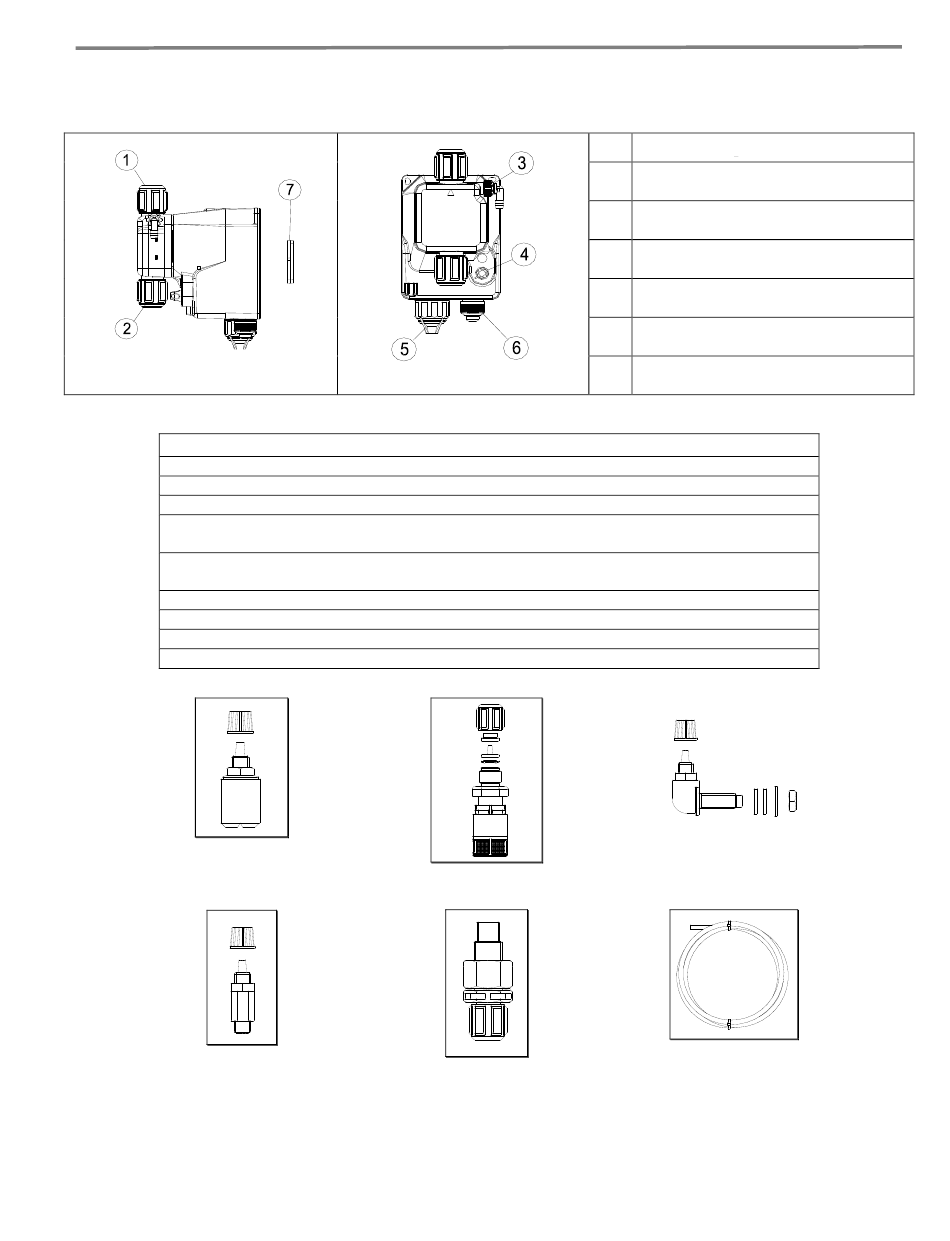

ZUSAMMENSETZUNG DES SYSTEMS

INHALT DER VERPACKUNG

Komplette Pumpe
Fußfilter (Abb. 1-2)
Injektionsfitting (Abb. 3-4-5)
4 m PVC-Schlauch (transparent und flexibel) für den Ansaugprozess und den Anschluss
des Entlüftungsventils für das manuelle Primen (Abb. 6)
2 m PE-Schlauch (matt und fest) für den Anschluss des Pumpenausgangs an den
Einspritzpunkt (Abb. 6)
Dübel zur Befestigung der Pumpe
Halterung für die Wandmontage
Benutzeranleitung
Stromkabel (2 m) mit Klemme und Kabelhalterung
Abb.1 1: Fußfilter für
Spülmittel und Klarspüler
Abb. 4 4: Injektionsfitting für
Klarspüler
Cod. EM00136047_rev. 2.0
OLIMPIA
Abb. 2 2: WT Fussfilter
Abb. 5: WT Injektionsfitting
DosingPump.ir
Druckanschluss
1
Sauganschluss
2
Entlüftungsventil
3
Frequenzregler
4
Eingang Stromversorgung
5
Eingang für Füllstandssonde
6
Halterung für die Wandmontage
7
Abb. 3 3: Wanddurchführung
für Spülmittel
Abb. 6: Schläuche
(Ansaugung, Druck, Ablass)
1
