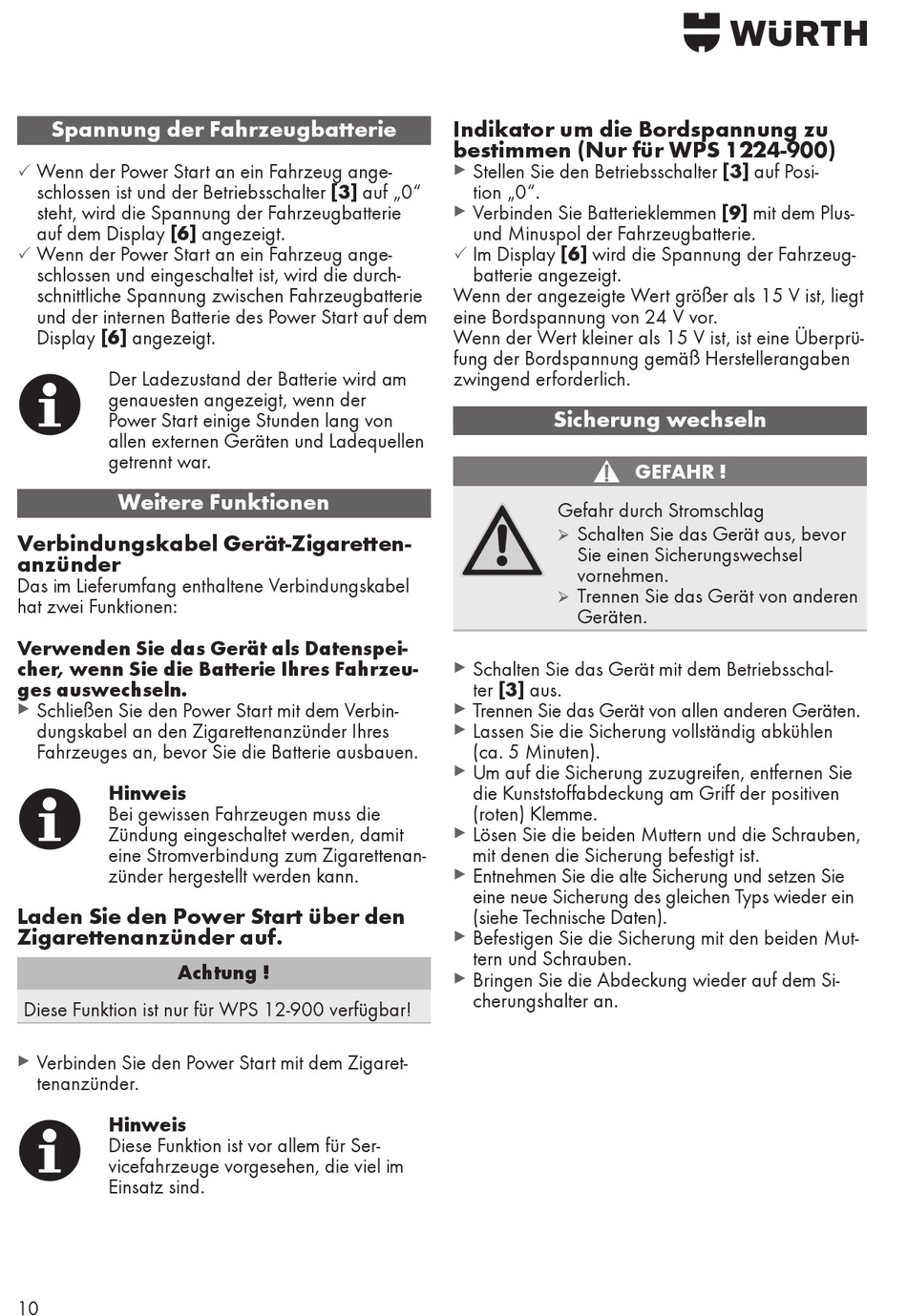

Spannung der Fahrzeugbatterie

Wenn der Power Start an ein Fahrzeug ange-
3
schlossen ist und der Betriebsschalter [3] auf „0"
steht, wird die Spannung der Fahrzeugbatterie
auf dem Display [6] angezeigt.
Wenn der Power Start an ein Fahrzeug ange-
3
schlossen und eingeschaltet ist, wird die durch-
schnittliche Spannung zwischen Fahrzeugbatterie
und der internen Batterie des Power Start auf dem
Display [6] angezeigt.
Der Ladezustand der Batterie wird am
genauesten angezeigt, wenn der
Power Start einige Stunden lang von
allen externen Geräten und Ladequellen
getrennt war.

Weitere Funktionen

Verbindungskabel Gerät-Zigaretten-
anzünder
Das im Lieferumfang enthaltene Verbindungskabel
hat zwei Funktionen:
Verwenden Sie das Gerät als Datenspei-
cher, wenn Sie die Batterie Ihres Fahrzeu-
ges auswechseln.
▸
Schließen Sie den Power Start mit dem Verbin-
dungskabel an den Zigarettenanzünder Ihres
Fahrzeuges an, bevor Sie die Batterie ausbauen.
Hinweis
Bei gewissen Fahrzeugen muss die
Zündung eingeschaltet werden, damit
eine Stromverbindung zum Zigarettenan-
zünder hergestellt werden kann.
Laden Sie den Power Start über den
Zigarettenanzünder auf.
Achtung !
Diese Funktion ist nur für WPS 12-900 verfügbar!
▸
Verbinden Sie den Power Start mit dem Zigaret-
tenanzünder.
Hinweis
Diese Funktion ist vor allem für Ser-
vicefahrzeuge vorgesehen, die viel im
Einsatz sind.
10
Indikator um die Bordspannung zu
bestimmen (Nur für WPS 1224-900)
▸
Stellen Sie den Betriebsschalter [3] auf Posi-
tion „0".
▸
Verbinden Sie Batterieklemmen [9] mit dem Plus-
und Minuspol der Fahrzeugbatterie.
Im Display [6] wird die Spannung der Fahrzeug-
3
batterie angezeigt.
Wenn der angezeigte Wert größer als 15 V ist, liegt
eine Bordspannung von 24 V vor.
Wenn der Wert kleiner als 15 V ist, ist eine Überprü-
fung der Bordspannung gemäß Herstellerangaben
zwingend erforderlich.

Sicherung wechseln

Gefahr durch Stromschlag
Schalten Sie das Gerät aus, bevor
¾
Sie einen Sicherungswechsel
vornehmen.
Trennen Sie das Gerät von anderen
¾
Geräten.
▸
Schalten Sie das Gerät mit dem Betriebsschal-
ter [3] aus.
▸
Trennen Sie das Gerät von allen anderen Geräten.
▸
Lassen Sie die Sicherung vollständig abkühlen
(ca. 5 Minuten).
▸
Um auf die Sicherung zuzugreifen, entfernen Sie
die Kunststoffabdeckung am Griff der positiven
(roten) Klemme.
▸
Lösen Sie die beiden Muttern und die Schrauben,
mit denen die Sicherung befestigt ist.
▸
Entnehmen Sie die alte Sicherung und setzen Sie
eine neue Sicherung des gleichen Typs wieder ein
(siehe Technische Daten).
▸
Befestigen Sie die Sicherung mit den beiden Mut-
tern und Schrauben.
▸
Bringen Sie die Abdeckung wieder auf dem Si-
cherungshalter an.
GEFAHR !
