Inbetriebnahme

Damit Abfragen durchgeführt, Systemzustände angezeigt und
Überwachungsfunktionen aktiv werden, muss das
Check-Panel eingeschaltet sein.

Einschalten

Den Hauptschalter (6) drücken.
– Das Grundmenü wird dargestellt.
– Die Überwachungsfunktionen werden aktiviert.
– Das Verbraucher-Relais in der Elektroversorgung wird aktiviert.
– Die Systemzustände werden angezeigt.

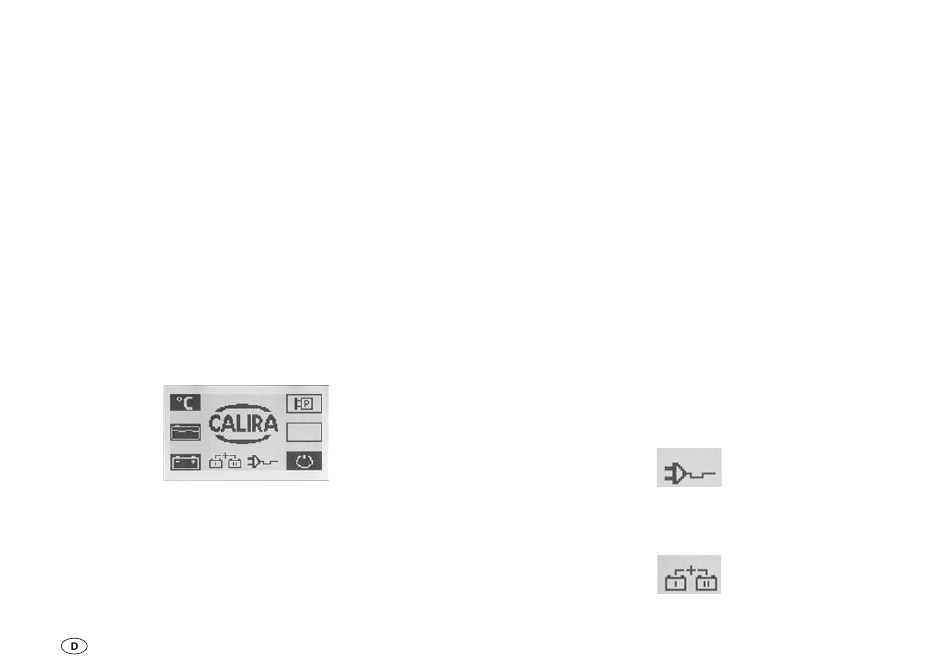

Grundmenü
Nach dem Systemstart wird das Grundmenü, inkl. der Sys-
temzustände (Parallelschaltung und / oder Ladung der Batte-
rien über das 230 V Netz) dargestellt.
4
Menübedienung
Durch Drücken einer der Tasten 1 – 3 werden die Abfragen in
einem Untermenü angezeigt.
Wird z. B. die Taste (1) bei aktiviertem Batterie-Menü ge-
drückt, erfolgt eine Aktivierung des Temperatur-Menüs.
Wird bei einem aktivierten Menü (z. B. Temperatur-Menü) die
gleiche Taste nochmals gedrückt, wird wieder das Grundmenü
aktiviert.
Wird in einen Untermenü innerhalb von 10 s keine Taste ge-
drückt, wird wieder das Grundmenü aktiviert.
Wird die Taste (4) gedrückt, wird das Grundmenü dargestellt
und die entsprechende Funktion aktiviert bzw. deaktiviert.
Anzeige von Systemzuständen
Das Check-Panel kann 2 Systemzustände im Grundmenü
anzeigen.
– Das Symbol (8) wird angezeigt, wenn die Batterieladung
über das 230 V Netz erfolgt.
– Das Symbol (9) wird angezeigt, wenn Batterie I und Batterie II
parallelgeschaltet sind.
