Calira Check-Panel 20 Gebrauchsanweisung
Verwandte Anleitungen für Calira Check-Panel 20
Inhaltszusammenfassung für Calira Check-Panel 20
- Seite 1 Check-Panel 20 Gebrauchsanweisung Seite 2 Operating instructions Page Mode d‘emploi Page Istruzioni per l‘uso Pagina...
-
Seite 2: Inhaltsverzeichnis
Gebrauchsanweisung unbedingt die Gebrauchsanweisung lesen! Inhaltsverzeichnis Verwendungszweck Gebrauchsanweisung ...............2 Verwendungszweck ..............2 Das Check-Panel 20 ist eine Steuer- und Visualisierungskom- Verwendete Symbole ............2 ponente, die vor allem im Bereich von Caravan und Motorca- Bedien- und Anzeigeelemente ..........3 ravan eingesetzt wird. Display...................3 Inbetriebnahme ................4... -
Seite 3: Bedien- Und Anzeigeelemente

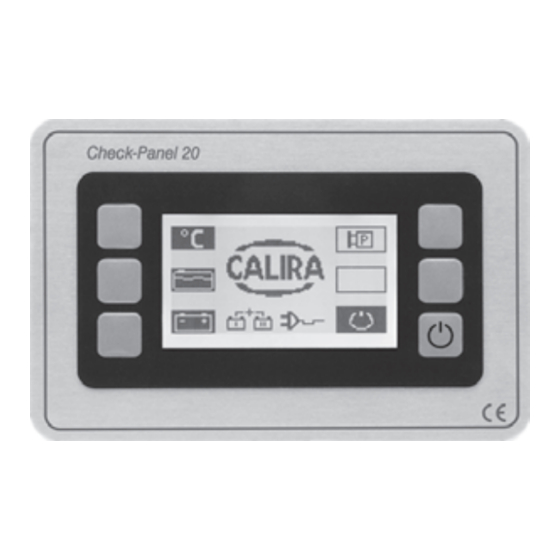

Bedien- und Anzeigeelemente Display Die Anzeige erfolgt über ein monochromes Display (7) mit beleuchtetem Hintergrund und einer Auflösung von 128 x 64 Pixeln. Die Helligkeit des Displays wird zur Stromeinsparung in Stufen reduziert. Erfolgt kein Tastendruck innerhalb von: 30 s = 40 % Helligkeit 60 s = 20 % Helligkeit Die Bedienelemente haben folgende Funktionen: 90 s = 10 % Helligkeit... -
Seite 4: Inbetriebnahme
Inbetriebnahme Menübedienung Damit Abfragen durchgeführt, Systemzustände angezeigt und Durch Drücken einer der Tasten 1 – 3 werden die Abfragen in Überwachungsfunktionen aktiv werden, muss das einem Untermenü angezeigt. Check-Panel eingeschaltet sein. Wird z. B. die Taste (1) bei aktiviertem Batterie-Menü ge- drückt, erfolgt eine Aktivierung des Temperatur-Menüs. -
Seite 5: Abfrage Der Innen- Und Außentemperatur
Abfrage der Innen- und Außentemperatur Abfrage der Batteriespannungen Durch Drücken der Taste (1) wird das Temperatur-Menü Durch Drücken der Taste (3) wird das Batterie-Menü aktiviert aktiviert mit der Darstellung von Innen- (IN) und Außentempe- mit der Darstellung der Batterie I (Starterbatterie) und der ratur (OUT). -
Seite 6: Ausschalten
Ausschalten Überwachungsfunktionen Den Hauptschalter (6) für 3 s drücken. Die Überwachungsfunktionen sind nur bei eingeschal- tetem Check-Panel aktiv. – Das Verbraucher-Relais in der Elektroversorgung wird deaktiviert. Überwachung der Füllstände – Überwachungsfunktionen werden nicht mehr durchgeführt. – Das Display wird abgeschaltet. –... -
Seite 7: Überwachung Der Unterspannung Von Batterie Ii (Versorgungsbatterie)
Überwachung der Unterspannung von – Warnmeldung blitzt alle – Kurzfristige Sofortmaßnah- Batterie II (Versorgungsbatterie) 10 s für 0,5 s auf me. Starke Verbraucher (Batteriespannung < 10,8 V abschalten. Warnmeldung bei Unterspannung für einen Zeitraum von mehr als 3 Min.) (Warnmeldung erlischt, xx.xV wenn die Spannung über Pumpe und Verbraucher 12,5 V ansteigt) -
Seite 8: Technische Daten
Technische Daten Wartungshinweise Betriebsspannung Reinigen Sie das Check-Panel mit einem trockenen, fussel- Gleichspannung 10,8 V – 16,0 V freien Tuch. Stromaufnahme bei 12,5 V Maßnahmen bei Störungen Betrieb 20 mA – 200 mA (abhängig von der Helligkeit des Displays) Standby 2 mA Das Check-Panel ist wartungsfrei. Sollten dennoch Unregel- mäßigkeiten auftreten, gehen Sie bitte nach folgendem Sche- Temperatur... -
Seite 9: Instandsetzung
Sicherheitsbestimmungen. Sollte dieses Gerät wider Erwarten Mängel aufweisen, so wer- den diese kostenlos beseitigt wenn: Service CALIRA Electronic GmbH & Co. KG – Das Gerät an die genannte Serviceadresse gesandt wird. Lerchenfeldstraße 9 – Der Kaufbeleg beiliegt. 87600 Kaufbeuren –... - Seite 10 CALIRA Electronic Service GmbH & Co. KG Lerchenfeldstraße 9 Telefon +49 (0)83 41 97 64 30 service@calira.de 87600 Kaufbeuren Telefax +49 (0)83 41 97 64 70 www.calira.de...
