FIBERDECK BOSTON Montageanleitung Seite 2

Ref.FR: 1267 - 1430
Ref.NL: 2698 - 2697
Zu beachten:
Entfernen Sie bitte die Schutzfolie, bevor das Tor
unter Witterungseinfluss gelagert wird.
Die Torrahmen-Nut ist 21,4 mm breit, die WPC-Pro-
file sind 21 mm stark. Eine Fertigungstoleranz von
+/-1 mm ist möglich, daher lassen sich manche Pro-
file leichter einsetzen als andere. Prüfen Sie dies vor
dem Zusägen, tauschen sie ggf. die Profile unterei-
nander oder setzen sie mit etwas Druck ein.

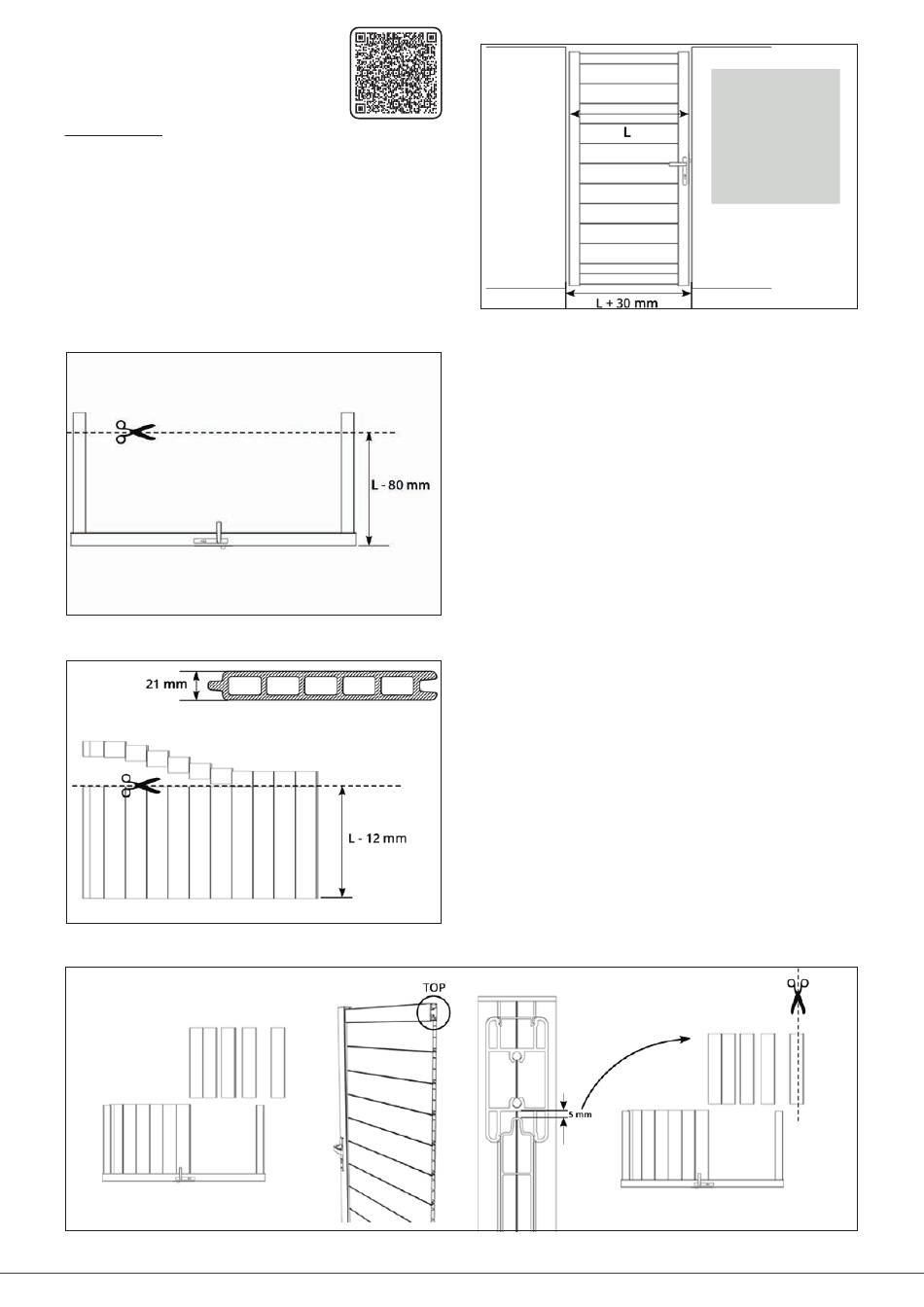

Abb.2
Abb.3.1
Abb.3.2
Abb.1
1. Zur Ermittlung der Pfostenabstände
messen Sie im Vorfeld die Breite Ihres
Tores (L) und Sie erhalten so das lichte
Pfostenmaß (L + 30 mm).
2. Wenn das Tor in der Breite angepasst
werden soll, berücksichtigen Sie unbe-
dingt die Rahmenstärke (L - 80 mm) beim
Einkürzen. Das aufrechte Rahmenteil wird
nach Einsetzen der Füllung wieder seitlich
festgeschraubt (Siehe Abbildung 4 auf
folgender Seite).
3. Die Füllung muss 12 mm kürzer als
das Tor zugeschnitten werden. Mit etwas
Luft zwischen Rahmen und Füllung wird
gewährleistet, dass sich die Füllung im Tor-
rahmen ausdehnen kann, ohne Spannung
zu erzeugen.
2/7 | V2.1
Merkmale
Tormaße:
980 x 1830 mm - Art.2698
1200 x 1830 mm - Art.2697
Vertikaler Rahmen:
80x50 mm
Querrahmen horizontal:
80x40 mm
