Installation
Modell
Eingangsste-
(Seriennummer)
cker
IEC 309
PDU3XMV6G20
16A Rot
(AGPD8420)
(3P + N + E)
PDU3XMV6L2220
L22-20P
(AGPD8420)

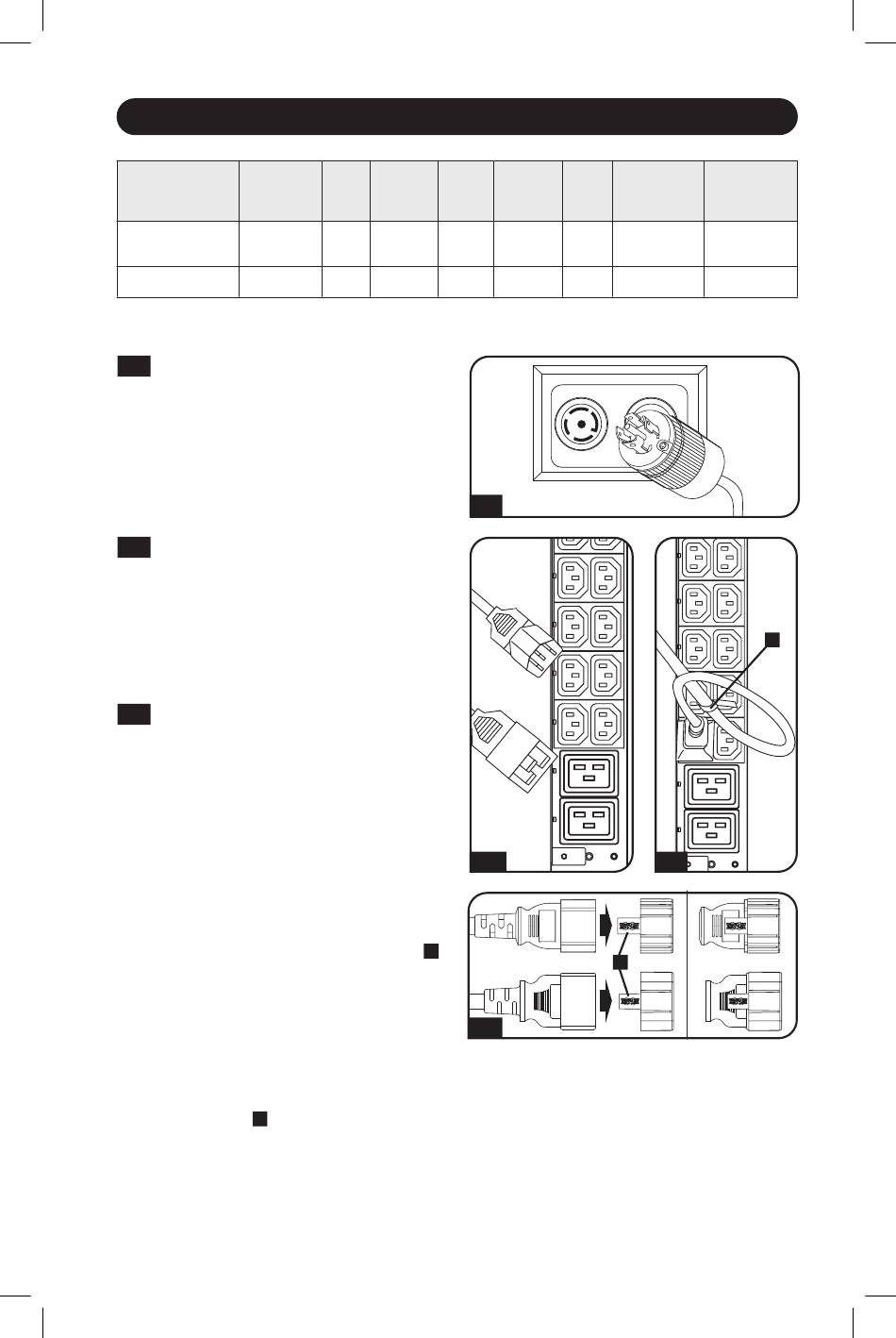

2-2
Verbinden Sie den Eingangsstecker mit
der kompatiblen Wechselstromquelle
Ihrer Einrichtung.
2-3
Verbinden Sie die Eingangsstecker
Ihrer Geräte mit den entsprechenden
Ausgängen der PDU.
Hinweis: Es wird empfohlen, keine
stromführende Last an die PDU anzuschließen.
Wenn die Last, die Sie anschließen möchten,
über einen EIN/AUS-Schalter verfügt, schalten
Sie diesen bitte vor dem Anschluss auf AUS.
2-4
Option 1 – Verfahren zur Kabelhalterung
(für die Modelle PDU3MV6L2120,
PDU3MV6L2120LV, PDU3MV6L2120B,
PDU3MV6L2130, PDU3MV6H50,
PDU3MV6H50A, PDU3XMV6G20
und PDU3XMV6L2220): Wenn Sie die
Kabelhalterung(en) angebracht haben,
befestigen Sie die Stromversorgung
jedes Geräts Kabel an der Halteklammer
befestigen. Befestigen Sie jedes Kabel am
Haltefach, indem Sie das Kabel in einer
Schlaufe umwickeln und mit einem der
mitgelieferten Kabelbinder befestigen.
Stellen Sie sicher, dass jedes Kabel von der
PDU abgezogen werden kann, ohne den
Kabelbinder zu entfernen.
Option 2 – Kabelsicherungsverfahren
(für PDU3MV 6L2130A): Verwenden Sie
die mitgelieferten C14- und C20-Kunststoffhüllen, um Stecker an Steckdosen zu befestigen.
Befestigen Sie die Hülse am Stecker und achten Sie darauf, dass die Zuglaschen außerhalb
des Steckers
bleiben und dass der Stecker sicher sitzt. Um Geräte ordnungsgemäß
B
auszustecken, verwenden Sie die Zuglaschen, um den Stecker und die Hülse aus der
Steckdose zu entfernen.
Aus-
gangs-
chener Aus-
Max
Eingangs-
span-
gangsstrom
Amps
spannung
nung
208V-
16 A
360V-415V
240V
208V-
16 A
360V-415V
240V
2-2
2-3
A
2-4
Ausgegli-
Kabel-
Steckdosen-
pro Phase
länge
typen
6 ft.
36 x C13 (208 V)
16,0 A
(1,8 m)
9 x C19 (208 V)
6 ft.
36 x C13 (208 V)
16,0 A
(1,8 m)
9 x C19 (208 V)
Einige Modelle
können variieren.
2-4
B
Unterbrecher
Nicht verfügbar
Nicht verfügbar
