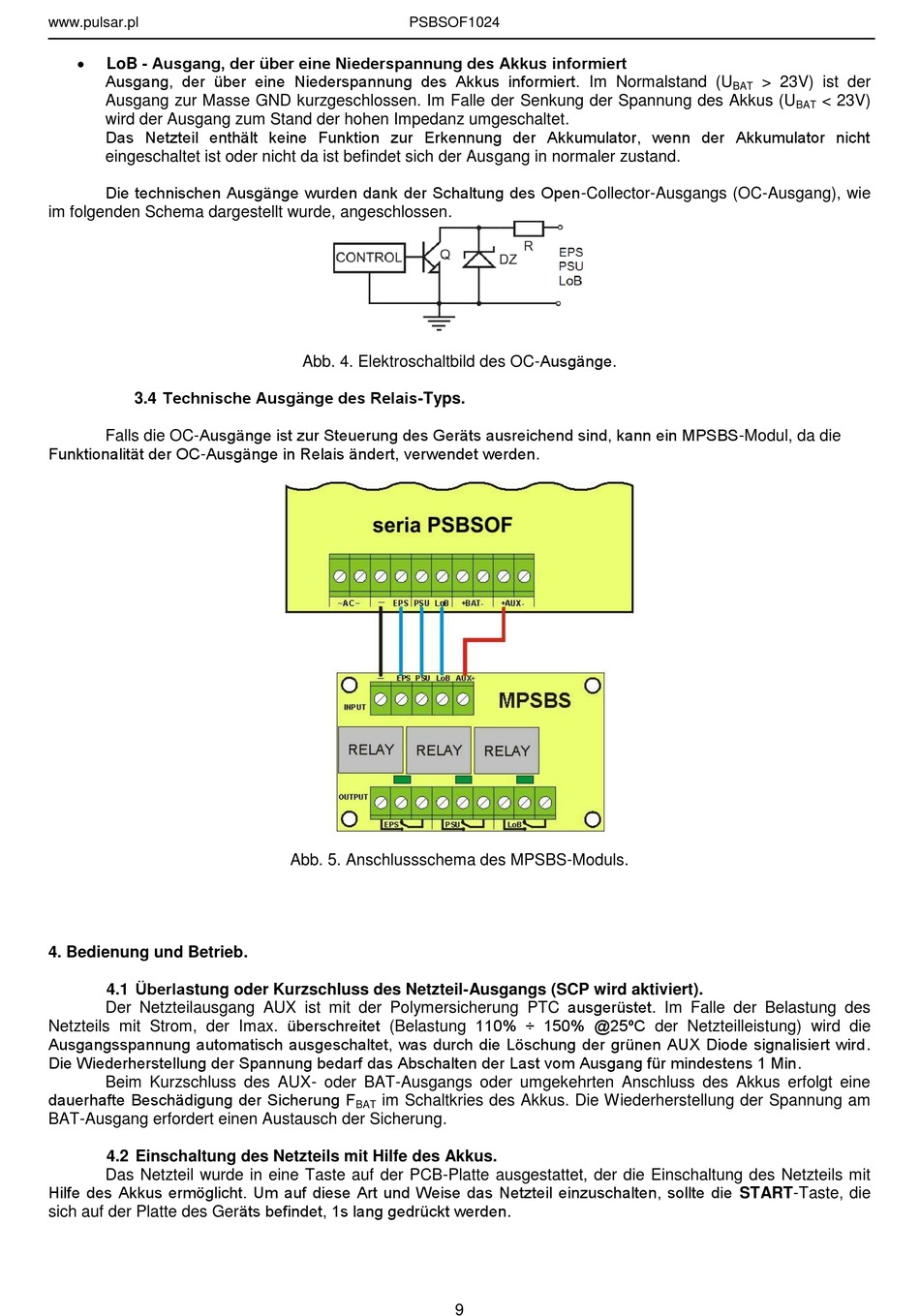

LoB - Ausgang, der über eine Niederspannung des Akkus informiert
Ausgang, der über eine Niederspannung des Akkus informiert. Im Normalstand (U
Ausgang zur Masse GND kurzgeschlossen. Im Falle der Senkung der Spannung des Akkus (U
wird der Ausgang zum Stand der hohen Impedanz umgeschaltet.
Das Netzteil enthält keine Funktion zur Erkennung der Akkumulator, wenn der Akkumulator nicht
eingeschaltet ist oder nicht da ist befindet sich der Ausgang in normaler zustand.
Die technischen Ausgänge wurden dank der Schaltung des Open-Collector-Ausgangs (OC-Ausgang), wie
im folgenden Schema dargestellt wurde, angeschlossen.
3.4 Technische Ausgänge des Relais-Typs.
Falls die OC-Ausgänge ist zur Steuerung des Geräts ausreichend sind, kann ein MPSBS-Modul, da die
Funktionalität der OC-Ausgänge in Relais ändert, verwendet werden.

4. Bedienung und Betrieb.

4.1 Überlastung oder Kurzschluss des Netzteil-Ausgangs (SCP wird aktiviert).
Der Netzteilausgang AUX ist mit der Polymersicherung PTC ausgerüstet. Im Falle der Belastung des
Netzteils mit Strom, der Imax. überschreitet (Belastung 110% ÷ 150% @25ºC der Netzteilleistung) wird die
Ausgangsspannung automatisch ausgeschaltet, was durch die Löschung der grünen AUX Diode signalisiert wird.
Die Wiederherstellung der Spannung bedarf das Abschalten der Last vom Ausgang für mindestens 1 Min.
Beim Kurzschluss des AUX- oder BAT-Ausgangs oder umgekehrten Anschluss des Akkus erfolgt eine
dauerhafte Beschädigung der Sicherung F
BAT-Ausgang erfordert einen Austausch der Sicherung.

4.2 Einschaltung des Netzteils mit Hilfe des Akkus.

Das Netzteil wurde in eine Taste auf der PCB-Platte ausgestattet, der die Einschaltung des Netzteils mit
Hilfe des Akkus ermöglicht. Um auf diese Art und Weise das Netzteil einzuschalten, sollte die START-Taste, die
sich auf der Platte des Geräts befindet, 1s lang gedrückt werden.
PSBSOF1024
Abb. 4. Elektroschaltbild des OC-Ausgänge.
Abb. 5. Anschlussschema des MPSBS-Moduls.
im Schaltkries des Akkus. Die Wiederherstellung der Spannung am
BAT
9
> 23V) ist der
BAT
< 23V)
BAT
