Zusammenbau des Gehäuses
29.01

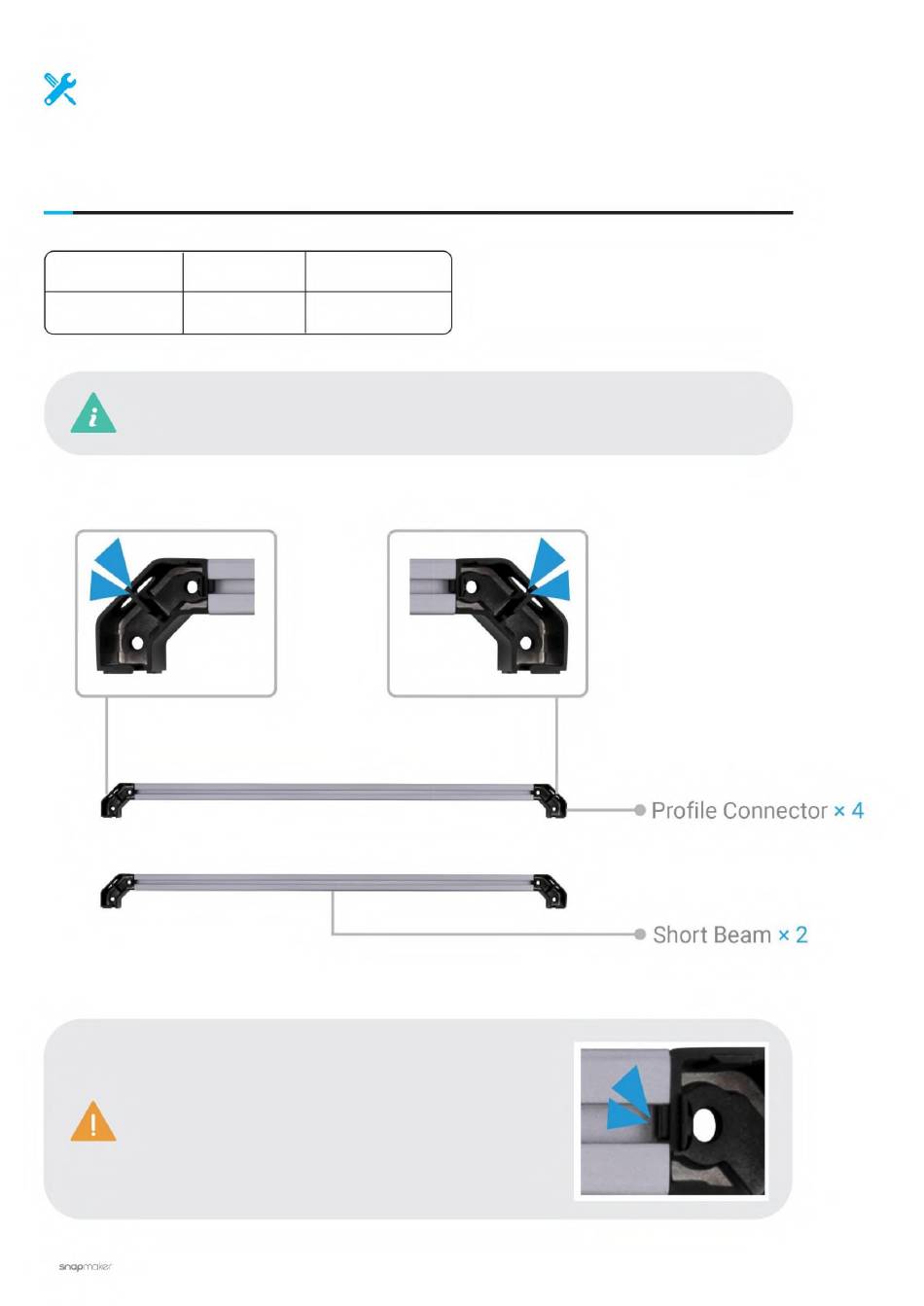

Identifizieren Sie zwei kurze Balken (ohne LED-Streifen) und befestigen Sie vier
Profilverbinder an beiden Enden der Balken.
Zahlenschraubendreher
Schrauben
M5×12
Rangfolge der Profile nach Länge: langer Balken > kurzer Balken > Säule.
Stellen Sie sicher, dass sich die Ausrichtungslaschen
der Profilverbinder innerhalb der Profilnuten befinden.
Auf dieses Detail müssen Sie auch in den folgenden
ähnlichen Schritten achten.
