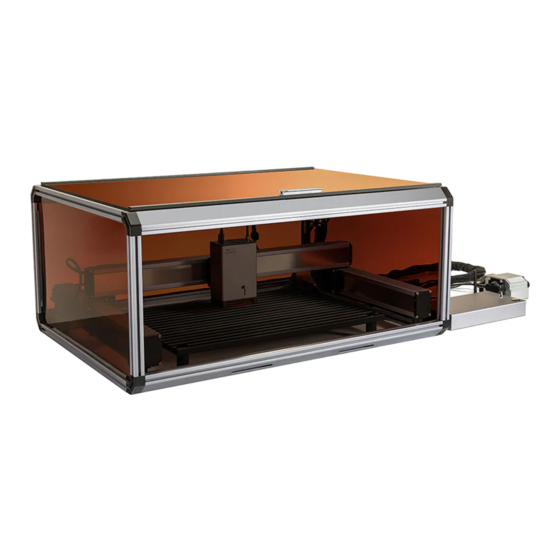

Snapmaker RAY Montageanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Machine Translated by Google
| RAY
MONTAGEANLEITUNG
MACHEN SIE ETWAS WUNDERBARES
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Snapmaker RAY

  • Seite 1 Machine Translated by Google | RAY MONTAGEANLEITUNG MACHEN SIE ETWAS WUNDERBARES...

  • Seite 2: Inhaltsverzeichnis

    Installation der Luftunterstützungspumpe Ersteinrichtung Hinweis: Wenn Sie das Ray-Paket mit dem 20-W-/40-W-Lasermodul und dem Gehäuse erworben haben, montieren Sie es bitte in der oben genannten Reihenfolge. Wenn Sie andere Pakete gekauft haben, überspringen Sie die Schritte, die Artikel enthalten, die Sie nicht haben.

  • Seite 3: Vor Dem Start

    Kurzanleitung START...

  • Seite 4: Teileliste

    Bevor du anfängst 1.1 Teileliste 1.1.1 Teileliste des Maschinenkörpers...
  • Seite 5 Das Lasermodul und die Luftunterstützungspumpe sind nicht im Lieferumfang enthalten, wenn Sie das Ray-Maschinengehäuse separat erwerben. Kurzanleitung |...

  • Seite 6: Bevor Du Anfängst

    Bevor du anfängst 1.1.2 Teileliste des Gehäuses...
  • Seite 7 Kurzanleitung |...
  • Seite 8 Werkbank. Abgasentlüftung äuse Luftreiniger Das Snapmaker-Gehäuse trägt dazu bei, das Risiko Abhängig von der Art und Zusammensetzung der von Laserlecks während des Laserprozesses zu verwendeten Materialien sollte ein Luftreiniger verhindern, indem es die Laserstrahlung effektiv verwendet werden, da es bei einigen Materialien zu filtert.
  • Seite 9 1.3 Platzbedarf Kurzanleitung |...

  • Seite 10: Tipps Und Hinweise Zur Montage

    Bevor du anfängst 1.4 Tipps und Hinweise zur Montage Es wird empfohlen, dass mindestens zwei Personen die Maschine und das Gehäuse anheben. Sammeln und sortieren Sie die Kabel rechtzeitig, damit niemand darüber stolpert. Drücken Sie NICHT auf das Stahlband. So installieren Sie mehrere Schrauben in einem Schritt: 1. Ziehen Sie die Schrauben an der äußersten Ecke vor.

  • Seite 11: Verwendete Symbole

    1.5 Verwendete Symbole Das Ignorieren dieser Art von Meldung kann zu Fehlfunktionen oder Schäden am WARNUNG Produkt sowie zu Verletzungen des Benutzers führen. VORSICHT Details, die Sie während des gesamten Prozesses beachten sollten. Bietet ergänzende Informationen zum besseren Verständnis der ERLÄUTERUNG Anleitung.

  • Seite 12: Zusammenbau Der Maschine

    Zusammenbau der Maschine Zusammenbau der Maschine...
  • Seite 13 Zusammenbau der Maschine Kurzanleitung |...
  • Seite 14 Zusammenbau der Maschine 37.01 Befestigen Sie den Fußhalter am zylindrischen Fuß. Zylindrischer Fuß × 4 Fußhalter × 4...
  • Seite 15 Zusammenbau der Maschine 02/37 Befestigen Sie den zylindrischen Fuß am Fußanschluss. Fußanschluss × 4 Kurzanleitung |...
  • Seite 16 Zusammenbau der Maschine 37.03 Identifizieren Sie ein Linearmodul, das auf dem Kabelstecker mit „Y“ gekennzeichnet ist. Es wird die linke Y-Achse sein. Y-Achsen-Linearmodul × 1 Achten Sie darauf, Verletzungen durch scharfe Kanten des Stahlbandes zu vermeiden. Drücken Sie nicht auf das Stahlband.
  • Seite 17 Zusammenbau der Maschine 37.04 Befestigen Sie zwei Fußkomponenten an der linken Y-Achse. Stellen Sie sicher, dass der Fußanschluss mit dem Linearmodul ausgerichtet ist. H3.0 Sechskantschlüssel × 1 M5 × 12 Schraube × 4 Kurzanleitung |...
  • Seite 18 Zusammenbau der Maschine 37.05 Identifizieren Sie ein Linearmodul, das auf dem Kabelstecker mit „Y“ gekennzeichnet ist. Es wird die rechte Y-Achse sein. Y-Achsen-Linearmodul × 1 Achten Sie darauf, Verletzungen durch scharfe Kanten des Stahlbandes zu vermeiden. Drücken Sie nicht auf das Stahlband.
  • Seite 19 Zusammenbau der Maschine 37.06 Befestigen Sie zwei Fußkomponenten an der rechten Y-Achse. Stellen Sie sicher, dass der Fußanschluss mit dem Linearmodul ausgerichtet ist. M5 × 12 Schraube × 4 Kurzanleitung |...

  • Seite 20: Stecken Sie Die Dübel Des Linken Linearmodulverbinders In Die Dübellöcher

    Zusammenbau der Maschine 37.07 Stecken Sie die Dübel des linken Linearmodulverbinders in die Dübellöcher des linken Y-Achsen-Schiebereglers. Linker Linearmodul-Anschluss × 1...
  • Seite 21 Zusammenbau der Maschine 37.08 Befestigen Sie den linken Linearmodul-Anschluss an der linken Y-Achse. M5 × 12 Schraube × 4 Kurzanleitung |...
  • Seite 22 Zusammenbau der Maschine 37.09 Stecken Sie die Dübel des rechten Linearmodulverbinders in die Dübellöcher des rechten Y-Achsen-Schiebers. Rechter Linearmodul-Anschluss × 1...
  • Seite 23 Zusammenbau der Maschine 10/37 Befestigen Sie den rechten Linearmodul-Anschluss an der rechten Y-Achse. M5 × 12 Schraube × 4 Kurzanleitung |...
  • Seite 24 Zusammenbau der Maschine 11/37 Verschieben Sie die Anschlüsse des Linearmoduls an die tiefsten erreichbaren Punkte. Achten Sie darauf, Verletzungen durch scharfe Kanten des Stahlbandes zu vermeiden. Drücken Sie nicht auf das Stahlband.
  • Seite 25 Zusammenbau der Maschine 12/37 Das mit „X“ auf dem Kabelstecker gekennzeichnete Linearmodul dient als X-Achse. Stecken Sie die Dübel des linken Linearmodulverbinders in den Dübel Löcher der X-Achse. X-Achsen-Linearmodul × 1 Kurzanleitung |...
  • Seite 26 Zusammenbau der Maschine 13/37 Befestigen Sie die X-Achse am linken Linearmodul-Anschluss. Die in diesem Schritt installierten Schrauben sollten erst in Schritt 17 vollständig angezogen werden. M5 × 12 Schraube × 4...
  • Seite 27 Zusammenbau der Maschine 14/37 Stecken Sie die Dübel des rechten Linearmodulverbinders in die Dübellöcher der X-Achse. Kurzanleitung |...
  • Seite 28 Zusammenbau der Maschine 15/37 Befestigen Sie die X-Achse am rechten Linearmodul-Anschluss. Die in diesem Schritt installierten Schrauben sollten erst in Schritt 17 vollständig angezogen werden. M5 × 12 Schraube × 4...
  • Seite 29 Zusammenbau der Maschine 16/37 Bewegen Sie die X-Achse in die niedrigstmögliche Position und passen Sie die Position der Y-Achse an, um sicherzustellen, dass die Y-Achsen auf gleicher Höhe zueinander sind. Kurzanleitung |...
  • Seite 30 Zusammenbau der Maschine 17/37 Ziehen Sie die Schrauben an den Anschlüssen des Linearmoduls fest.
  • Seite 31 Zusammenbau der Maschine 18/37 Befestigen Sie die Kabelklemmen an der X-Achse. M5 × 12 Schraube × 2 Kabelclip × 2 Kurzanleitung |...
  • Seite 32 Zusammenbau der Maschine 19/37 Befestigen Sie die Kabelklemmen an der linken Y-Achse. M5 × 12 Schraube × 3 Kabelclip ×3...
  • Seite 33 Zusammenbau der Maschine 20/37 Befestigen Sie das Kabel der linken Y-Achse an den Kabelklemmen auf der linken Y-Achse. Kurzanleitung |...
  • Seite 34 Zusammenbau der Maschine 21/37 Befestigen Sie die Kabelklemmen an der rechten Y-Achse. M5 × 12 Schraube × 7 Kabelclip ×7...
  • Seite 35 Zusammenbau der Maschine 22/37 Befestigen Sie das Kabel der rechten Y-Achse an den Kabelklemmen auf der rechten Y-Achse. Kurzanleitung |...
  • Seite 36 Zusammenbau der Maschine 23/37 Befestigen Sie die Werkzeugkopfhalterung an der X-Achse. Werkzeugkopfhalterung × 1...
  • Seite 37 Zusammenbau der Maschine 24/37 Lösen Sie den Griff der Werkzeugkopfhalterung und schieben Sie den Werkzeugkopf in die Halterung. Lasermodul × 1 Kurzanleitung |...
  • Seite 38 Zusammenbau der Maschine 25/37 Passen Sie die Höhe des Werkzeugkopfes vertikal an, bis die Unterseite des Schiebers auf gleicher Höhe mit der Unterseite der Halterung ist. Ziehen Sie dann den Griff der Halterung fest. Der Zweck der Höhenverstellung des Werkzeugkopfes besteht darin, sicherzustellen, dass er die spätere Platzierung der Lasergravur- und Schneidplattform nicht beeinträchtigt.
  • Seite 39 Zusammenbau der Maschine 26/37 Stecken Sie das Werkzeugkopfkabel in den Werkzeugkopf. Werkzeugkopfkabel × 1 Stellen Sie sicher, dass der Stecker richtig ausgerichtet ist. Kurzanleitung |...
  • Seite 40 Zusammenbau der Maschine 27/37 Befestigen Sie das Werkzeugkopfkabel mit den Kabelklemmen an der X-Achse.
  • Seite 41 Zusammenbau der Maschine 28/37 Befestigen Sie das Werkzeugkopfkabel mit den Kabelklemmen an der rechten Y-Achse. Kurzanleitung |...
  • Seite 42 Zusammenbau der Maschine 29/37 Befestigen Sie das X-Achsen-Kabel mit den Kabelklemmen an der rechten Y-Achse.
  • Seite 43 Zusammenbau der Maschine 30/37 Befestigen Sie den M5-Luftschlauchanschluss am Werkzeugkopf. M5-Luftschlauchanschluss × 1 Kurzanleitung |...
  • Seite 44 Zusammenbau der Maschine 31/37 Stecken Sie den Luftschlauch in den M5-Luftschlauchanschluss. Luftschlauch × 1 Um den Luftschlauch herauszuziehen, drücken Sie beim Ziehen fest auf die runde Klemme des Luftschlauchanschlusses.
  • Seite 45 Zusammenbau der Maschine 32/37 Befestigen Sie das Werkzeugkopfkabel und den Luftschlauch wie abgebildet mit Kabelbindern. Kabelbinder × 3 Sie können einen längeren Kabelbinder zur Verwendung in mehrere kürzere Kabelbinder schneiden. Kurzanleitung |...
  • Seite 46 Zusammenbau der Maschine 33/37 Befestigen Sie das Werkzeugkopfkabel, das X-Achsenkabel und den Luftschlauch wie abgebildet mit Kabelbindern. Kabelbinder × 5...
  • Seite 47 Zusammenbau der Maschine 34/37 Schrauben Sie die WLAN-Antenne in den integrierten Controller und drehen Sie die Antenne dann so, dass sie nach oben zeigt. Integrierter Controller × 1 Wi-Fi-Antenne Kurzanleitung |...
  • Seite 48 Zusammenbau der Maschine 35/37 Stecken Sie die microSD-Karte in den integrierten Controller. microSD-Karte × 1...
  • Seite 49 Zusammenbau der Maschine 36/37 Befestigen Sie den Fuß am zylindrischen Fuß. Zylindrischer Fuß × 4 Fuß × 4 Kurzanleitung |...
  • Seite 50 Zusammenbau der Maschine 37/37 Befestigen Sie den zylindrischen Fuß an der Lasergravur- und Schneideplattform. Lasergravur- und Schneideplattform × 1 Anweisungen zum Platzieren der Plattform finden Sie im Abschnitt 3.2 „Platzieren der Lasergravur- und Schneideplattform“ in der Online- Schnellstartanleitung unter: https://wiki.snapmaker.com/en/snapmaker_ray/manual/quick_sta...
  • Seite 51 Zusammenbau des Gehäuses...

  • Seite 52: Zusammenbau Des Gehäuses

    Zusammenbau des Gehäuses Zusammenbau des Gehäuses Kurzanleitung |...
  • Seite 53 Zusammenbau des Gehäuses 29.01 Identifizieren Sie zwei kurze Balken (ohne LED-Streifen) und befestigen Sie vier Profilverbinder an beiden Enden der Balken. Zahlenschraubendreher Schrauben M5×12 H3.0 Rangfolge der Profile nach Länge: langer Balken > kurzer Balken > Säule. Stellen Sie sicher, dass sich die Ausrichtungslaschen der Profilverbinder innerhalb der Profilnuten befinden.
  • Seite 54 Zusammenbau des Gehäuses 29.02 Befestigen Sie die vier Säulen an den Profilverbindern. Zahlenschraubendreher Schrauben M5×12 H3.0 Kurzanleitung |...
  • Seite 55 Zusammenbau des Gehäuses 29.03 Identifizieren Sie den langen Balken 3 (mit dem Gehäusekonverter) und befestigen Sie ihn daran die Profilverbinder. Zahlenschraubendreher Schrauben M5×30 H3.0 Achten Sie darauf, dass die Innenseite aller Profilverbinder nach innen zeigt.
  • Seite 56 Zusammenbau des Gehäuses 29.04 Identifizieren Sie den langen Balken 1 (mit dem Lufteinlass) und befestigen Sie ihn am Profil Anschlüsse. Zahlenschraubendreher Schrauben M5×30 H3.0 Kurzanleitung |...
  • Seite 57 Zusammenbau des Gehäuses 29.05 Setzen Sie eine der Vorder-/Rückwände, die linke Seitenwand und die rechte Seitenwand in den Rahmen ein. Stellen Sie sicher, dass sich die Öffnung für den Abluftventilator in der Nähe der Rückwand befindet und sich die Schnappbuchsenöffnung darunter befindet. Stellen Sie sicher, dass die Kanten aller Paneele in die Nuten der entsprechenden Profile eingeführt werden.
  • Seite 58 Zusammenbau des Gehäuses 29.06 Identifizieren Sie zwei kurze Balken (mit LED-Streifen) und befestigen Sie vier Profile Verbinder an beiden Enden der Balken. Zahlenschraubendreher Schrauben M5×12 H3.0 Kurzanleitung |...
  • Seite 59 Zusammenbau des Gehäuses 29.07 Befestigen Sie die mit dem Profil installierten kurzen Balken (mit LED-Streifen). Anschlüsse an die Säulen. Zahlenschraubendreher Schrauben M5×12 H3.0 Achten Sie darauf, dass die Innenseite aller Profilverbinder nach innen zeigt.
  • Seite 60 Zusammenbau des Gehäuses 29.08 Identifizieren Sie den langen Balken 4 (mit den Scharnieren) und befestigen Sie ihn am Profil Anschlüsse. Zahlenschraubendreher Schrauben M5×30 H3.0 Stellen Sie sicher, dass die Schraubenlöcher der Scharniere auf der Längsträgerseite 4 liegen nach oben. Kurzanleitung |...
  • Seite 61 Zusammenbau des Gehäuses 29.09 Stecken Sie das Kabel des LED-Streifens in die Buchse des linken LED-Streifens und die 2-polige Buchse auf der linken Seite des Gehäusekonverters und stecken Sie das Kabel in den Spalt zwischen der linken hinteren Säule und der linken Seitenwand.
  • Seite 62 Zusammenbau des Gehäuses 29.10 Setzen Sie die acht Verschlussstopfen in die Außenseite aller Profilverbinder ein. Kurzanleitung |...
  • Seite 63 Zusammenbau des Gehäuses 29.11 Drehen Sie den Rahmen horizontal um 180°, schneiden Sie dann 4 Dichtungsstreifen entsprechender Größe aus und drücken Sie diese jeweils in die äußeren Fugen zwischen Profilen und Rückwand. Achten Sie auf die korrekte Montage der Dichtungsstreifen.
  • Seite 64 Zusammenbau des Gehäuses 29.12 Befestigen Sie die Schnappbuchse an der rechten Seitenwand. Kurzanleitung |...
  • Seite 65 Zusammenbau des Gehäuses 13/29 Befestigen Sie den Abluftventilatorschutz, den Abluftventilator und den Schlauchanschluss daran die rechte Seitenwand. Zahlenschraubendreher Schrauben H2.5 M4 × 40 und Flügelmutter...
  • Seite 66 Zusammenbau des Gehäuses 14/29 Stecken Sie das Kabel des Abluftventilators in die mittlere Buchse auf der linken Seite des Gehäusekonverters und sichern Sie es mit der Kabelklemme. Kurzanleitung |...
  • Seite 67 Zusammenbau des Gehäuses 15/29 Stecken Sie den Schlauch in die Schlauchklemme und befestigen Sie den Schlauch am Schlauchanschluss.
  • Seite 68 Zusammenbau des Gehäuses 16/29 Führen Sie das Gehäusekabel in die rechte Seite des Gehäusekonverters ein und führen Sie das Kabel von innen nach außen durch die Schnappbuchse. Kurzanleitung |...
  • Seite 69 Zusammenbau des Gehäuses 17/29 Nehmen Sie das Hallschalterkabel heraus und stecken Sie es in die 4-polige Buchse auf der linken Seite des Gehäusekonverters. Reihenfolge der Kabel nach Länge: Flurschalterkabel > LED-Streifenkabel.
  • Seite 70 Zusammenbau des Gehäuses 18/29 Führen Sie das Flurschalterkabel in den Spalt zwischen der linken vorderen Säule und dem linken unteren kurzen Balken und den Paneelen ein und befestigen Sie es dann mit der Kabelklemme. Kurzanleitung |...
  • Seite 71 Zusammenbau des Gehäuses 19/29 Bewegen Sie die X-Achse in die angegebene Position, um eine Kollision zwischen dem Werkzeugkopf und anderen Teilen der Maschine während des Transports der Maschine in das Gehäuse zu verhindern. Achten Sie darauf, Verletzungen durch scharfe Kanten des Stahlbandes zu vermeiden. Drücken Sie nicht auf das Stahlband.
  • Seite 72 Zusammenbau des Gehäuses 20/29 Bewegen Sie die Maschine in die Einhausung. Stellen Sie sicher, dass die Maschine während der Bewegung nicht mit dem Gehäuse kollidiert. Es wird empfohlen, dass mindestens zwei Personen zusammenarbeiten. Kurzanleitung |...
  • Seite 73 Zusammenbau des Gehäuses 21/29 Führen Sie das Werkzeugkopfkabel, den Luftschlauch und die drei Linearmodulkabel von innen nach außen durch die Schnappbuchse.
  • Seite 74 Zusammenbau des Gehäuses 22/29 Bewegen Sie die X-Achse in ihre maximale Vorwärtsposition und passen Sie dann die Position der Y-Achsen an, um sicherzustellen, dass die Y-Achsen miteinander ausgerichtet sind. Es besteht die Gefahr, dass die Achsen der Maschine verrutschen, wenn sie in das Gehäuse bewegt werden.
  • Seite 75 Zusammenbau des Gehäuses 23/29 Setzen Sie die letzte Platte als Frontplatte in den Rahmen ein.
  • Seite 76 Zusammenbau des Gehäuses 24/29 Stecken Sie das andere Ende der Hall-Schalterleitung in den Hall-Schalter des Langstrahls 2 (mit Hall-Schalter). Kurzanleitung |...
  • Seite 77 Zusammenbau des Gehäuses 25/29 Identifizieren Sie den langen Balken 2 und befestigen Sie ihn an den Profilverbindern. Dann, Befestigen Sie das Flurschalterkabel mit der Kabelklemme. Zahlenschraubendreher Schrauben M5×30 H3.0 Stellen Sie sicher, dass das Wort „UP“ auf dem Etikett nach oben zeigt.
  • Seite 78 Zusammenbau des Gehäuses 26/29 Verbinden Sie die linken und rechten LED-Streifen mit dem LED-Streifenkabel, das in der Nut des langen Balkens 2 steckt. Kurzanleitung |...
  • Seite 79 Zusammenbau des Gehäuses 27/29 Schneiden Sie 12 Dichtungsstreifen in der passenden Größe aus und drücken Sie diese jeweils in die äußeren Fugen zwischen den Profilen und den restlichen Platten.
  • Seite 80 Zusammenbau des Gehäuses 28/29 Bringen Sie die Gehäusetür an und schließen Sie die Gehäusemontage ab. Zahlenschraubendreher Schrauben M4×12 H2.5 Kurzanleitung |...
  • Seite 81 Zusammenbau des Gehäuses 29/29 Stecken Sie das Gehäusekabel wie abgebildet in die Gehäusebuchse des integrierten Controllers.

  • Seite 82: Installation Der Luftunterstützungspumpe

    Installation der Luftunterstützungspumpe Installation Assist...
  • Seite 83 Machine Translated by Google Installation der Luftunterstützungspumpe Kurzanleitung |...
  • Seite 84 Installation der Luftunterstützungspumpe 01.04 Verwenden Sie den Kabelsammler, um den Luftschlauch zusammen mit anderen Kabeln zu organisieren. Kabelsammler × 1 Zur Veranschaulichung wird eine Maschine mit installiertem Gehäuse angenommen. Der gezeigte Schritt gilt für das Szenario der Maschine ohne Gehäuse.
  • Seite 85 Installation der Luftunterstützungspumpe 02/04 Befestigen Sie den M8-Luftschlauchanschluss an der Luftunterstützungspumpe. Luftunterstützungspumpe × 1 M8-Luftschlauchanschluss × 1 Kurzanleitung |...
  • Seite 86 Machine Translated by Google Installation der Luftunterstützungspumpe 03.04 Stecken Sie das andere Ende des Luftschlauchs in den M8-Luftschlauchanschluss. Luftschlauch × 1 Um den Luftschlauch herauszuziehen, drücken Sie beim Ziehen fest auf die runde Klemme des Luftschlauchanschlusses.
  • Seite 87 Installation der Luftunterstützungspumpe 04.04 Stecken Sie das Kabel der Luftunterstützungspumpe in den abgebildeten Anschluss des integrierten Controllers. Kurzanleitung |...

  • Seite 88: Ersteinrichtung

    Ersteinrichtung Ersteinrichtung Um die Ersteinrichtung abzuschließen und das auf Ihre erste kreative Erfahrung zugeschnittene Beispielprojekt von Luban zu erstellen, lesen Sie die Online-Anweisungen im Wiki unter: https://wiki.snapmaker.com/en/snapmaker_ray/manual/quick_start_guide.
