Verwandte Anleitungen für Hoggi ZIP Reha-Faltbuggy

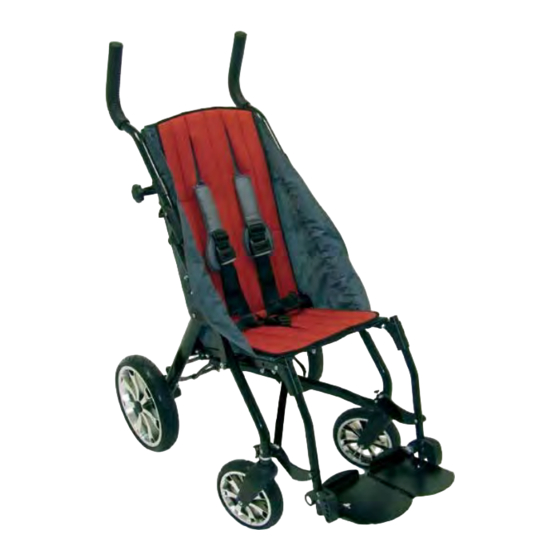

Inhaltszusammenfassung für Hoggi ZIP Reha-Faltbuggy
- Seite 1 ZIP Reha-Faltbuggy Bedienungsanleitung Partnerschaft für mobile Kinder...
-
Seite 2: Inhaltsverzeichnis
® Bedienungsanleitung für ZIP Reha-Faltbuggy Inhalt Seite Allgemeine Informationen Vorwort ___________________________________________________________________ 2 Verwendungszweck __________________________________________________________ 2 Konformitätserklärung ________________________________________________________ 2 Gewährleistungsbedingungen __________________________________________________ 2 Service und Reparaturen _____________________________________________________ 2 Sicherheitshinweise _____________________________________________________________ 3 Bedeutung der Symbolik ______________________________________________________ 3 Allgemeine Sicherheitshinweise ________________________________________________ 3 Anlieferung und Herstellen der Gebrauchsfähigkeit ___________________________________ 6 Verstell- und Anpassmöglichkeiten ________________________________________________ 8 Bremsen __________________________________________________________________ 8 Rückenneigung _____________________________________________________________ 8... -
Seite 3: Allgemeine Informationen Vorwort
7 „Wartung und Pflege“ aufgeführten Prüf-, Pflege- und Wartungsmaßnahmen vom Fachhändler durchzuführen. 1.3 Konformitätserklärung ® ® Die HOGGI GmbH erklärt als Hersteller in alleiniger Verantwortung, dass der Reha-Faltbuggy ZIP mit den Anforderungen der Richtlinie 93 /42 /EWG für Medizinprodukte übereinstimmt. 1.4 Gewährleistungsbedingungen Eine Gewährleistung kann nur übernommen werden, wenn das Produkt unter den vorgegebenen Bedingun-... -
Seite 4: Sicherheitshinweise
Zubehör benutzt, die Bedienung des Reha-Faltbuggys erklären. Wenn Anleitungen unverständlich und nähere Erklärungen erforderlich sind oder wenn Sie weitere Fragen haben, setzen Sie sich mit Ihrem HOGGI Fachhändler in Verbindung. Schnallen Sie Ihr Kind im Reha-Faltbuggy immer an. Wir weisen darauf hin, dass der Gebrauch eines Reha-Faltbuggys über die typische Nutzung hinaus gefährlich sein kann. - Seite 5 Treppen dürfen nur mit Hilfe von Begleitpersonen überwunden werden. Sind dafür Einrichtungen wie z.B. Auffahrrampen oder Aufzüge vorhanden, so sind diese zu benutzen. Fehlen solche Einrichtungen, so ist das Hindernis durch Tragen von zwei Helfern zu überwinden. Schenken Sie dem Befahren von Steigungen und Gefällen erhöhte Aufmerksamkeit. -Herausfallen des Kindes -Umkippen des Reha-Faltbuggys -Wegrollen des Reha-Faltbuggys...
- Seite 6 Therapietisch mit maximal 5 kg beladen. Der Reha-Faltbuggy ist nur für den Transport von einem Kind zugelassen. ® Die maximale Zuladung für den Reha-Faltbuggy ZIP beträgt Größe 1 50 kg (Körpergewicht inklusive sonstiger Zuladung) Größe 2 60 kg Alle Zubehör- und Anbauteile reduzieren die verbleibende Zuladekapazität. Vorsicht bei extremen Temperaturen.
-
Seite 7: Anlieferung Und Herstellen Der Gebrauchsfähigkeit
3 Anlieferung und Herstellen der Gebrauchsfähigkeit In der Originalverpackung finden Sie folgende Komponenten vor: • Reha-Faltbuggy zusammengefaltet • Anleitung und ggf. benötigtes Sonderwerkzeug • Zubehör je nach Bestellung Entfernen Sie bitte zunächst vorsichtig die Transportsicherungen und Verpackungen. Zum Auffalten des Reha-Faltbuggys gehen Sie bitte folgendermaßen vor: •... - Seite 8 • Drücken Sie den Falthebel an der Rückenlehne bis zum Anschlag nach unten. • Klappen Sie das Fußbrett nach vorne. • Ziehen Sie das Auslöseband wie abgebildet in Richtung der Fußbrettkante damit die Rastbolzen nach innen gezogen werden. • Schwenken Sie das Fußbrett in einen der möglichen Winkel und lassen die Rastbolzen einschnappen.
-
Seite 9: Verstell- Und Anpassmöglichkeiten
4 Verstell- und Anpassmöglichkeiten 4.1 Bremse Drücken Sie zum Schließen der Bremsen die Bremshebel mit der Fußspitze nach unten. Rollen Sie während des Herunterdrückens den Reha-Faltbuggy leicht vor und zurück, damit die Haltebolzen der Bremsen in eine der Bohrungen in der Lochscheibe am Rad finden. Schließen Sie immer beide Bremsen. - Seite 10 Bei verschiedenen Unterschenkellängen ist es notwendig vor dem Verschieben der Klemmhalter die Verschraubung (A) zu entfernen und..den Klemmhalter an der Verschraubung vorbei zu schieben. Danach muss die Verschraubung wieder angebracht werden. Bei Einstellung bei denen die Verschraubung (A) einer genauen Unterschenkellängeneinstellung im Wege steht kann der Klemmhalter abmontiert und gedreht wieder angebaut werden.
-
Seite 11: Fußbrettwinkel
Die maximale Unterschenkellänge von 39 cm kann nur mit dem Klemmhalter in der hier abgebildeten Anbauvariante erreicht werden. Die maximale Unterschenkellänge ist erreicht, wenn der Klemmhalter mit dem Rohrende abschließt. 4.4 Fußbrettwinkel • Ziehen Sie das Auslöseband in Richtung der Fußbrettkante damit die Rastbolzen nach innen gezogen werden. -
Seite 12: Zubehör
5 Zubehör Alle Zubehörteile sind durch Fachpersonal zu installieren, sofern sie nicht schon vom Hersteller installiert wurden. Dennoch wurden zum besseren Verständnis einige Montagehinweise für Fachpersonal hier aufgeführt. Alle mit markierten Zubehöre müssen vor dem Zusammenfalten des Reha-Buggys abgenommen werden. Gurte an Zubehörteilen sind meist großzügig bemessen um allen Möglichkeiten gerecht zu werden. -
Seite 13: Transportsicherung
5.3 Transportsicherung ® Reha-Faltbuggy ZIP wurde erfolgreich geprüft (Crashtest). Unter Verwendung der von uns angebotenen Transportsicherungen (Artikel 3210-7300) und dem Einsatz geeigneter Rückhaltesysteme ® ist Ihr Reha-Faltbuggy ZIP zur Verwendung als Sitz in Behinderten- transportkraftwagen freigegeben! Beim Transport werden hier die Abspanngurte zum Fahrzeugboden und das Rückhaltesystem ( Beckengurt, 3-Punkt Gurt) für das Kind angehakt. -
Seite 14: Beckengurt
Das konturierte Sitzkissen wird mit der Nylonsitzbespannung verklet- tet. Das Sitzkissen muss vor dem Falten des Reha-Buggy heraus- genmommen werden. Es kann nicht zusammen mit einem Fünfpunktgurt eingesetzt wer- den. 5.7 Beckengurt An den Enden des Beckengurtes befinden sich vormontierte Stegschnallen. - Seite 15 Sie die Stegschnalle am Ende des Mittelgurtes in der gewünschten Position von unten mit einer Linsenflanschkopfschraube M5x14, einer Scheibe sowie einer selbstsichernden M5 Sechskanthutmutter. Die Position sollte möglichst nahe am Körper, jedoch nicht unter dem Gesäß liegen. Das Rückenpolster kann jetzt über die Gurtenden geschoben und angeklettet werden.
-
Seite 16: Fußgelenkgurte
5.9 Fußgelenkgurte Mit Fußgelenkgurten können die Füße bequem am Fußgelenk fixiert werden. Die Fußgelenkgurte werden durch Ringe auf der Fußplatte gezogen. Die Ferse muss dabei an der Fersenplatte des Fußbrettes anliegen. Über Klettverschlüsse werden die Fußgelenkgurte geschlossen und in der Länge verstellt. Der Verschluss sollte immer nach außen zeigen. -
Seite 17: Regencape
Um den Schlupfsack gegen Herausrutschen zu sichern fädeln Sie die am Schlupfsack angebrachten Bänder nach außen durch und binden Sie diese am Hinterrahmen fest. Der Schlupfsack muss vor dem Falten des Reha-Faltbuggys herausgenommen werden. 5.13 Regencape ( Kapuze über den Kopf des Kindes ziehen, dann den oberen Rand über die Rückenlehne und den unteren Rand um die Fußbank schlagen. -
Seite 18: Buggy-Board
Falten Sie danach den Reha-Buggy wie unter Kapitel 3 beschrieben zusammen. 5.15 Buggy-Board ( ® Der Reha-Faltbuggy ZIP kann zum Transport eines zweiten Kindes mit einem abnehmbaren Buggy-Board ausgerüstet werden. Die Adapter müssen wie hier abgebildet am Hinterrahmen oberhalb der Hinterräder angebracht werden. 5.16 Sonnenschirm ( ®... -
Seite 19: Nutzung Ihres Rehakinderwagens Zum Transport In Behindertentransportkraftwagen (Btw)
6.2 Nutzung Ihres Reha-Faltbuggy zum Transport in Behindertentransportkraftwagen (BTW) Achtung! Wenn und wann immer möglich sollten Fahrzeuginsassen während der Fahrt in einem Behindertentransportkraft- wagen (BTW) die im Fahrzeug installierten Sitze und die dazugehörigen Rückhaltesysteme nutzen. Nur so sind Insassen bei einem Unfall optimal geschützt. ®... -
Seite 20: Technische Daten
8 Technische Daten Maße (cm) und Gewichte (kg) Größe 1 Größe 2 Sitztiefe 30 cm / 35 cm 35 cm / 40 cm Sitzbreite 35 cm 40 cm Höhe Rückenlehne „standard“ 60 cm 68 cm Höhe Rückenlehne „lang“ 66 cm Unterschenkellänge 20 - 39 cm 25 - 44 cm... - Seite 24 HOGGI GmbH Eulerstrasse 27 D - 56235 Ransbach-Baumbach Fon: (+49) 26 23 / 92 499-0 · Fax: (+49) 26 23 / 92 499-99 e-mail: info@hoggi.de · Internet: www.hoggi.de Versandanschrift für Rücksendungen/Address for Returns HOGGI GmbH Eulerstrasse 27 D - 56235 Ransbach-Baumbach...
