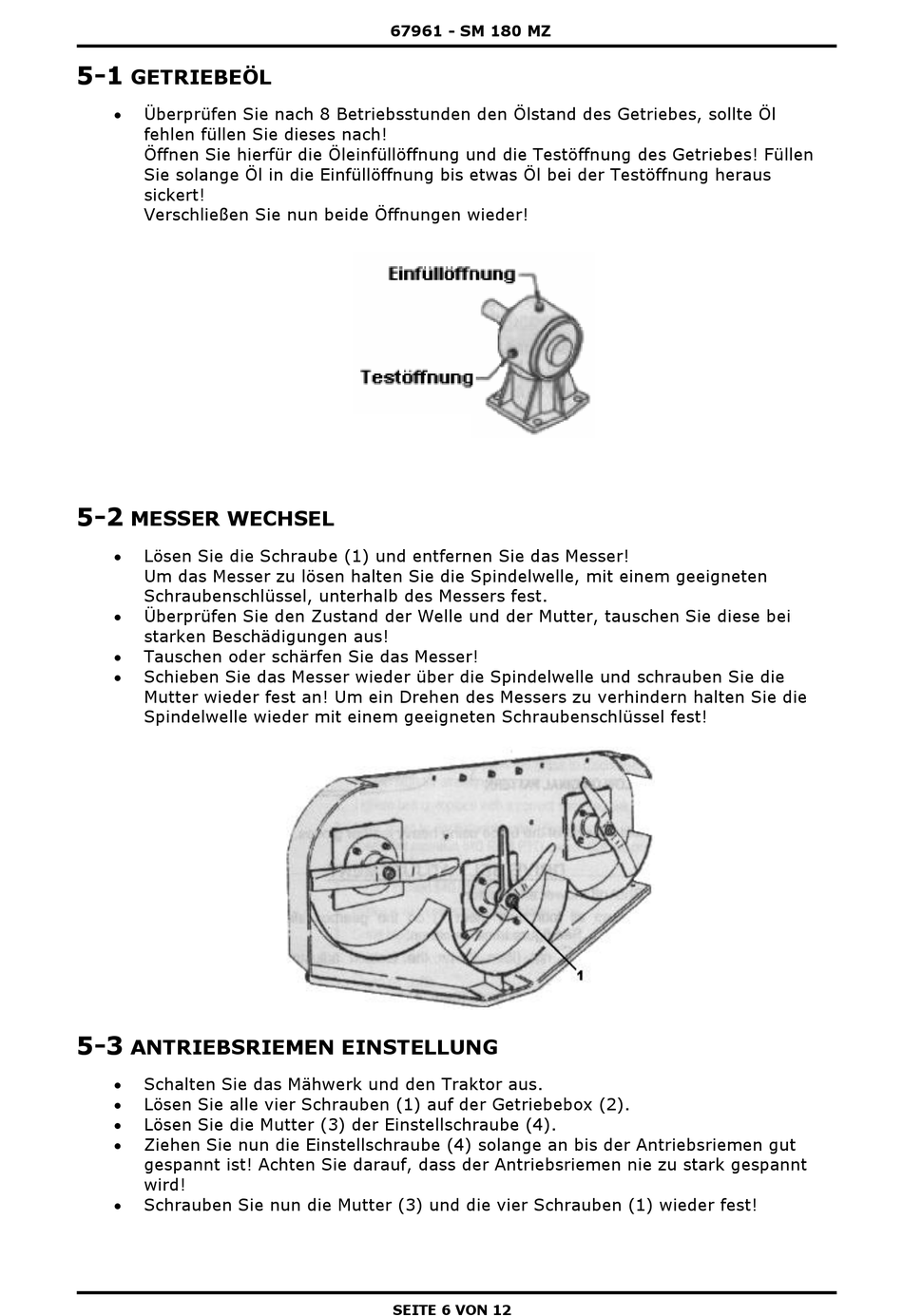

5-1
GETRIEBEÖL
Überprüfen Sie nach 8 Betriebsstunden den Ölstand des Getriebes, sollte Öl
fehlen füllen Sie dieses nach!
Öffnen Sie hierfür die Öleinfüllöffnung und die Testöffnung des Getriebes! Füllen
Sie solange Öl in die Einfüllöffnung bis etwas Öl bei der Testöffnung heraus
sickert!
Verschließen Sie nun beide Öffnungen wieder!
5-2
MESSER WECHSEL
Lösen Sie die Schraube (1) und entfernen Sie das Messer!
Um das Messer zu lösen halten Sie die Spindelwelle, mit einem geeigneten
Schraubenschlüssel, unterhalb des Messers fest.
Überprüfen Sie den Zustand der Welle und der Mutter, tauschen Sie diese bei
starken Beschädigungen aus!
Tauschen oder schärfen Sie das Messer!
Schieben Sie das Messer wieder über die Spindelwelle und schrauben Sie die
Mutter wieder fest an! Um ein Drehen des Messers zu verhindern halten Sie die
Spindelwelle wieder mit einem geeigneten Schraubenschlüssel fest!
5-3
ANTRIEBSRIEMEN EINSTELLUNG
Schalten Sie das Mähwerk und den Traktor aus.
Lösen Sie alle vier Schrauben (1) auf der Getriebebox (2).
Lösen Sie die Mutter (3) der Einstellschraube (4).
Ziehen Sie nun die Einstellschraube (4) solange an bis der Antriebsriemen gut
gespannt ist! Achten Sie darauf, dass der Antriebsriemen nie zu stark gespannt
wird!
Schrauben Sie nun die Mutter (3) und die vier Schrauben (1) wieder fest!
67961 - SM 180 MZ
SEITE 6 VON 12
