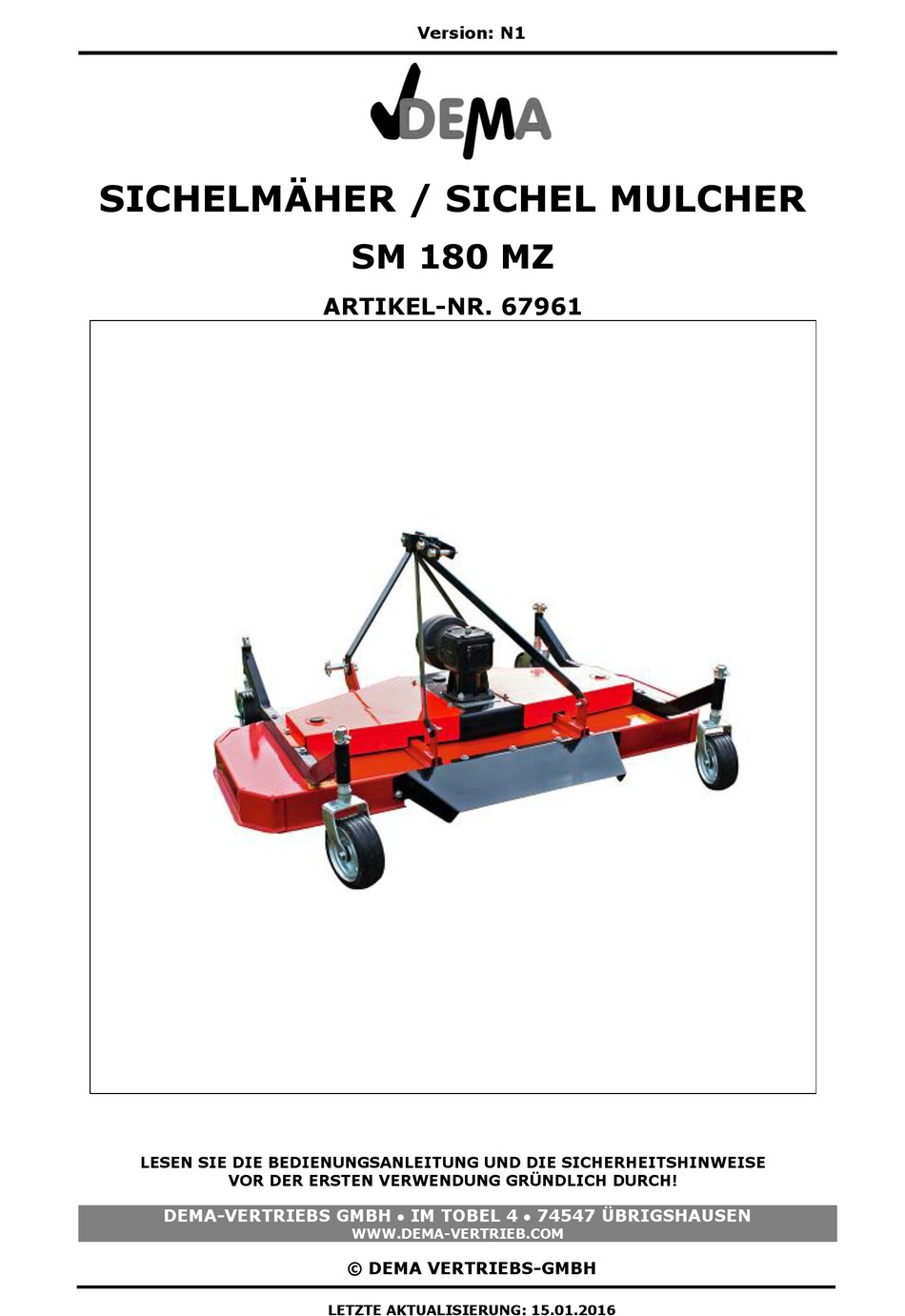

SICHELMÄHER / SICHEL MULCHER
SM 180 MZ
ARTIKEL-NR. 67961
LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE
VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH!
DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN
WWW.DEMA-VERTRIEB.COM
© DEMA VERTRIEBS-GMBH
LETZTE AKTUALISIERUNG: 15.01.2016
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Dema VERTRIEBS SM 180 MZ
- Seite 1 Version: N1 SICHELMÄHER / SICHEL MULCHER SM 180 MZ ARTIKEL-NR. 67961 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 15.01.2016...
-
Seite 2: Inhaltsverzeichnis
67961 - SM 180 MZ Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................3 1-1 Bestimmungsgemäße Verwendung ....................... 3 2 PIKTOGRAMMERLÄUTERUNG ......................3 3 MONTAGE & AUFBAU ........................5 4 BEDIENUNG ............................5 5 WARTUNG ............................5 5-1 Getriebeöl ................................ 6 5-2 Messer Wechsel ............................... 6 5-3 Antriebsriemen einstellung .......................... -
Seite 3: Sicherheitshinweise
67961 - SM 180 MZ SICHERHEITSHINWEISE Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit, Funktion und Dichtheit! ... - Seite 4 67961 - SM 180 MZ Beachten Sie die allgemeine Anschnallpflicht im Straßenverkehr! Halten Sie Kinder und unbeteiligte Dritte vom Arbeitsbereich fern. Tragen Sie keine lose hängende Kleidung! Tragen Sie keinen losen Schmuck wie Ringe oder Ketten! Tragen Sie gegebenenfalls ein Haarnetz! Stellen Sie sich niemals auf das Gerät!
-
Seite 5: Montage & Aufbau
67961 - SM 180 MZ MONTAGE & AUFBAU Stellen Sie nun an Hand der Abstandshalter A, B und C die Mähhöhe ein! Bevor Sie die Radachse (2) durch die Radaufnahme (3) schieben, drücken Sie einen der Abstandshalter (A, B oder C) auf die Radachse (2). Danach drücken Sie die restlichen Abstandshalter auf die Radachse und fixieren das ganze mit dem Splint (1). -
Seite 6: Getriebeöl
67961 - SM 180 MZ GETRIEBEÖL Überprüfen Sie nach 8 Betriebsstunden den Ölstand des Getriebes, sollte Öl fehlen füllen Sie dieses nach! Öffnen Sie hierfür die Öleinfüllöffnung und die Testöffnung des Getriebes! Füllen Sie solange Öl in die Einfüllöffnung bis etwas Öl bei der Testöffnung heraus sickert! Verschließen Sie nun beide Öffnungen wieder! -
Seite 7: Antriebsriemen Wechsel
67961 - SM 180 MZ ANTRIEBSRIEMEN WECHSEL Schalten Sie das Mähwerk und den Traktor aus! Lösen Sie nun die vier Schrauben (1) und die Einstellschraube (4). Entfernen Sie die Antriebsriemen, die Verbindungselemente und die Riemenscheiben wenn nötig! ... -
Seite 8: Entsorgung
Gras die Mähhöhe ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs- GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! Sie leisten damit einen wichtigen Beitrag zur Erhaltung der Umwelt. -
Seite 9: Explosionszeichnung
67961 - SM 180 MZ EXPLOSIONSZEICHNUNG SEITE 9 VON 12... -
Seite 10: Teileliste
67961 - SM 180 MZ TEILELISTE ORIG.TEILENR. BEZEICHNUNG GB5782-M10X90 Schraube GB93-10 Unterlegscheibe GB96.1-10 Unterlegscheibe FMR120.00.115 Einstellring FM120-00-125 Feder FM120.00.015a Achse GB1152-M6 Ölstopfen 200.56.011 Sicherungsstift FM120.00.011 Radgabel DIN985-M12 Mutter GB97.1-12 Unterlegscheibe GB5782-M12X110 Schraube FM120.00.166 Buchse FM120.00.165 Buchse GB276-6205-Z Lager Z FM120.00.120-1... - Seite 11 67961 - SM 180 MZ ORIG.TEILENR. BEZEICHNUNG ZL-25.104 Federstecker ZL-25.105 Stift DIN985-M20 Mutter FM120.00.017 Befestigungsgabel GB5783-M20X55 Schraube FM180.00.019 Gehäuse GB5783-M16X45 Schraube FM120.00.113a Verbindungsstange (Zapfwellenseite) GB96.1-12 Unterlegscheibe EF100.00.101 Hülse GB5782-M12X90 Schraube FM120.00.112 Hebegabel FM120.00.109b Verbindungsstange (Auswurfseite) GB5783-M12X40 Schraube GB85-M12X60 Schraube GB6170-M12 Mutter FM120.00.121b-L...
-
Seite 12: Ce-Konformitätserklärung
67961 - SM 180 MZ CE-KONFORMITÄTSERKLÄRUNG EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen...
