Optima HF 3415 Bedienungsanleitung

Verwendungsbereich
Der Optima Kreuzflansch 3415 wird als Anschlussflansch für
den Heizungsfilter HF 3415 verwendet. Weiterhin dient er zum
Anschluss z.B. der FüllCombi BA 6628 Plus. Durch den Einsatz
des Kreuzflansches ist in Kombination mit dem HF 3415 und der
FüllCombi BA 6628 ein fester Anschluß zum Be- und Nachfüllen
der Heizungsanlage nach DIN EN 1717 an die Trinkwasserin-
stallation möglich.
Ausführung
Kreuzflansch mit Innengewinde in der Hauptachse
Einbau in waagerechte und senkrechte Leitungen. Zusätz-
liche Anschlüsse ½" zum direkten Anschluss an die Trinkwas-
serinstallation z.B. durch die FüllCombi BA Plus 6628 (durch
Reduziernippel ¾" auf ½").
Betriebsdruck: max. 10 bar
Medium: Trinkwasser, Heizungswasser ohne und
mit Inhibitoren (Frost- und Korrosions-
schutzmittel)
Betriebstemp.: max. 110°C
Material: Flanschgehäuse aus hochwertiger, ent-
zinkungbeständiger Messinglegierung

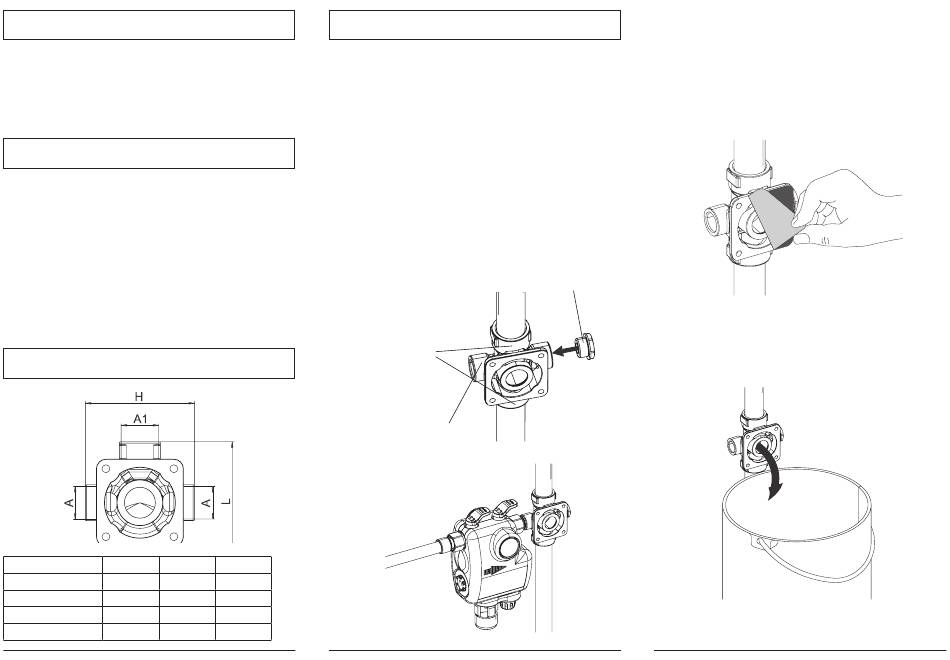

Einbaumaße
Baumaße DN 20 DN 25
A Rp ½" Rp ½"
A1 Rp ¾" Rp 1"
H 95 100
L 85 85
Die beiden Innengewinde (DN 20 - DN 25) des Kreuzflansches
werden spannungsfrei in die Heizungsleitung installiert (Abb. 1).
An einen der Außengewindestutzen DN 15 kann z.B die Füll-
Combi BA 6628 Plus mit einem Reduziernippel ¾" auf ½" an-
geschlossen werden (Abb. 2).
Der freibleibende zweite Aussengewindeanschluss wird mit einer
der beigefügten Verschlusskappen dicht verschlossen. Wird die
HeizungsfilterCombi ohne FüllCombi BA Plus montiert, wird auch
der zweite Anschluß mit der verbleibenden Verschlusskappe
zum
verschlossen.
Die Rohrleitung, in die die HeizungsfilterCombi installiert wird,
muss das Gewicht des Filters sicher aufnehmen können.
Bei der Montage ist darauf zu achten, dass die Flanschfläche
zum späteren Anschluss der HeizungsfilterCombi senkrecht
ausgerichtet ist.
Rohranschlüsse
Heizungsseite
Anschluß für eine FüllCombi
BA, zum direkten Anschluß
an die Trinkwasserinstalla-
tion (wahlweise links oder
rechts).
DN 32
Rp ½"
Rp 1¼"
108
Abbildung 2
85
1631 - Printed in Germany
Montage
Verschluss-
kappe
Abbildung 1
9.3415.15
Beim Einbau unbedingt Fließrichtung beachten!
Die Fließrichtung ist durch einen Pfeil auf dem Gehäuse ge-
kennzeichnet.
Ein Mindestabstand 400 mm zwischen Fußboden und Rohrmitte
einhalten.
Entfernen Sie das Klebeschild auf dem Flansch bitte erst unmit-
telbar vor dem Anbau der HeizungsfilterCombi (Abb. 3).
Die Rohrleitungen müssen vor der Installation durchgespült
werden (Abb. 4).
Abbildung 4
Abbildung 3
