3. VORBEREITUNG

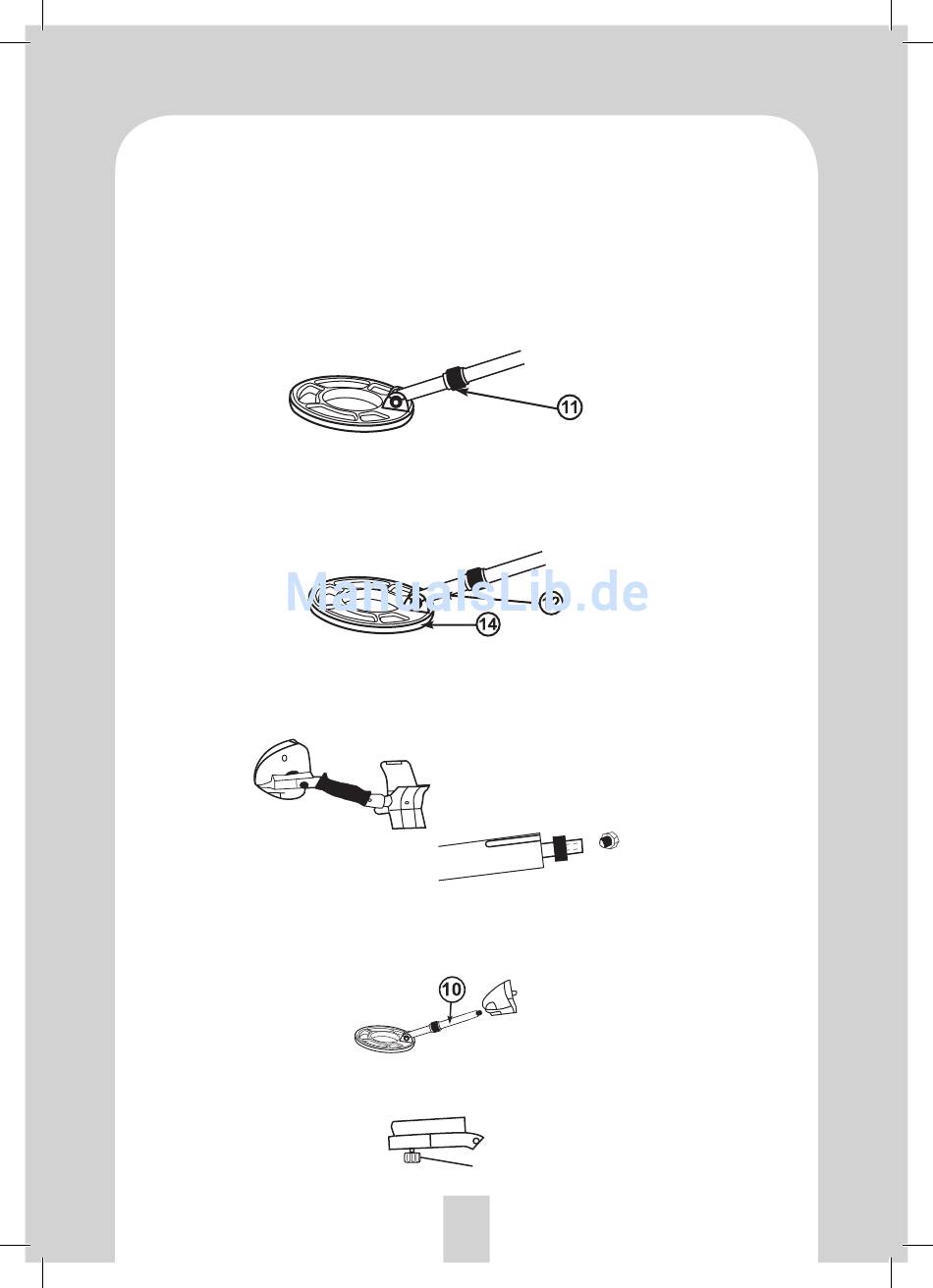

3.1 ZUSAMMENBAU DES DETEKTORS
Es werden keine besonderen Werkzeuge benötigt, um den Metalldetektor zusam-
menzubauen. Bitte überprüfen Sie nach dem Auspacken den Metalldetektor auf
Vollständigkeit und bauen ihn dann wie folgt zusammen:
3.1.1 Drehen Sie die Verschlussmutter (11) im Uhrzeigersinn bis sie offen ist.
3.1.2 Schieben Sie die untere Stange (12) in die Richtung der Suchscheibe
(14) (in die Richtung, in die der Pfeil zeigt), bis Sie einen kleinen
Metallverschluss sehen. Drücken Sie den Verschluss ganz heraus,
sodass Sie ihn in der Hand halten können.
3.1.3 Verbinden Sie den Stecker mit der kleinen Buchse im Handgriff (6)
und achten Sie auf die Ausrichtungsmarkierungen an dem Stecker
und der Buchse.
3.1.4 Stecken Sie die obere Stange (10) in die Steuereinheit. Achten Sie auf
die Position der Bohrungen (an der oberen Stange). Sie müssen in die
untere Aufnahme der Steuereinheit eingedrückt werden.
3.1.5 Drehen Sie den Sicherungsknopf (8) unter der Steuereinheit (7) fest.
5
