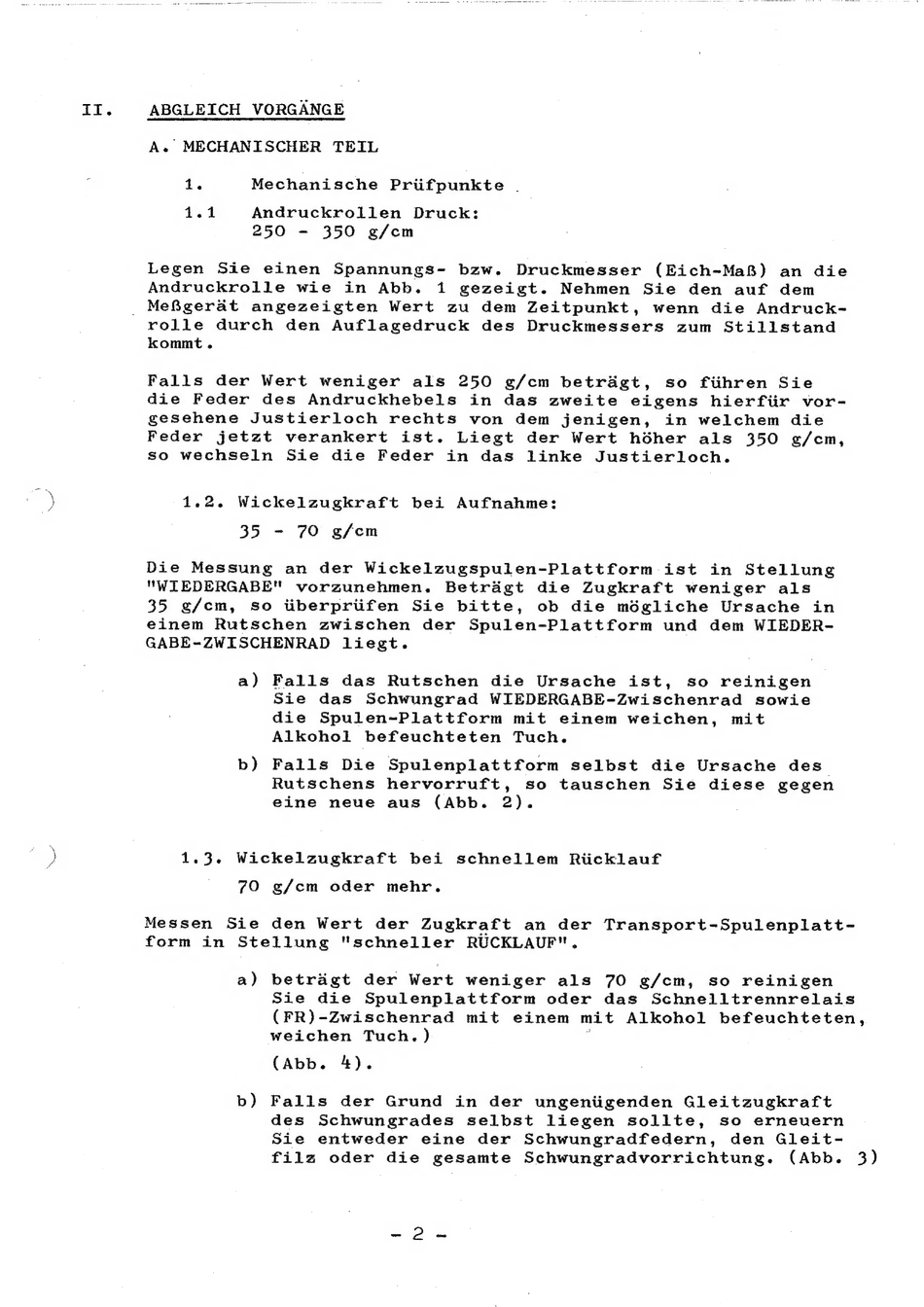

ABGLEICH VORGANGE
A. MECHANISCHER TEIL
1. Mechanische Priifpunkte |
1.1 Andruckrollen Druck:
250 - 350 g/cm
Legen Sie einen Spannungs- bzw. Druckmesser (Eich-Ma&8&) an die
Andruckrolle wie in Abb. 1 gezeigt. Nehmen Sie den auf dem
rolle durch den Auflagedruck des Druckmessers zum Stillstand
kommt.
Falls der Wert weniger als 250 g/cm betrdgt, so fiihren Sie
die Feder des Andruckhebels in das zweite eigens hierfiir vor-
gesehene Justierloch rechts von dem jenigen, in welchem die
Feder jetzt
verankert ist.
Liegt der Wert
hédher als 350 g/cm,
so wechseln Sie die Feder in das linke Justierloch.
1.2. Wickelzugkraft bei Aufnahme:
35 - 70 g/cm
Die Messung an der Wickelzugspulen-Plattform ist in Stellung
"WIEDERGABE" vorzunehmen. Betragt die Zugkraft weniger als
35 g/cm, so tiberpriifen Sie bitte, ob die mdgliche Ursache in
einem Rutschen zwischen der Spulen-Plattform und dem WIEDER-
GABE-ZWISCHENRAD liegt.
a) Falls das Rutschen die Ursache ist, so reinigen
Sie das Schwungrad WIEDERGABE-Zwischenrad sowie
die Spulen-Plattform mit einem weichen, mit
Alkohol befeuchteten Tuch.
b) Falls Die Spulenplattform selbst die Ursache des.
Rutschens hervorruft, so tauschen Sie diese gegen
eine neue aus (Abb. 2).
1.3. Wickelzgugkraft bei schnellem Riicklauf
70 g/cm oder mehr.
Messen Sie den Wert der Zugkraft an der Transport-Spulenplatt-~-
form in Stellung "schneller RUCKLAUF".
a) betragt der Wert weniger als 70 g/cm, so reinigen
Sie die Spulenplattform oder das Schnelltrennrelais
(FR)-Zwischenrad mit einem mit Alkohol befeuchteten,
weichen Tuch. ) °
(Abb. 4).
b) Falls der Grund in der ungeniigenden Gleitzugkraft
des Schwungrades selbst liegen sollte, so erneuern
Sie entweder eine der Schwungradfedern, den Gleit-
filz oder die gesamte Schwungradvorrichtung. (Abb.
