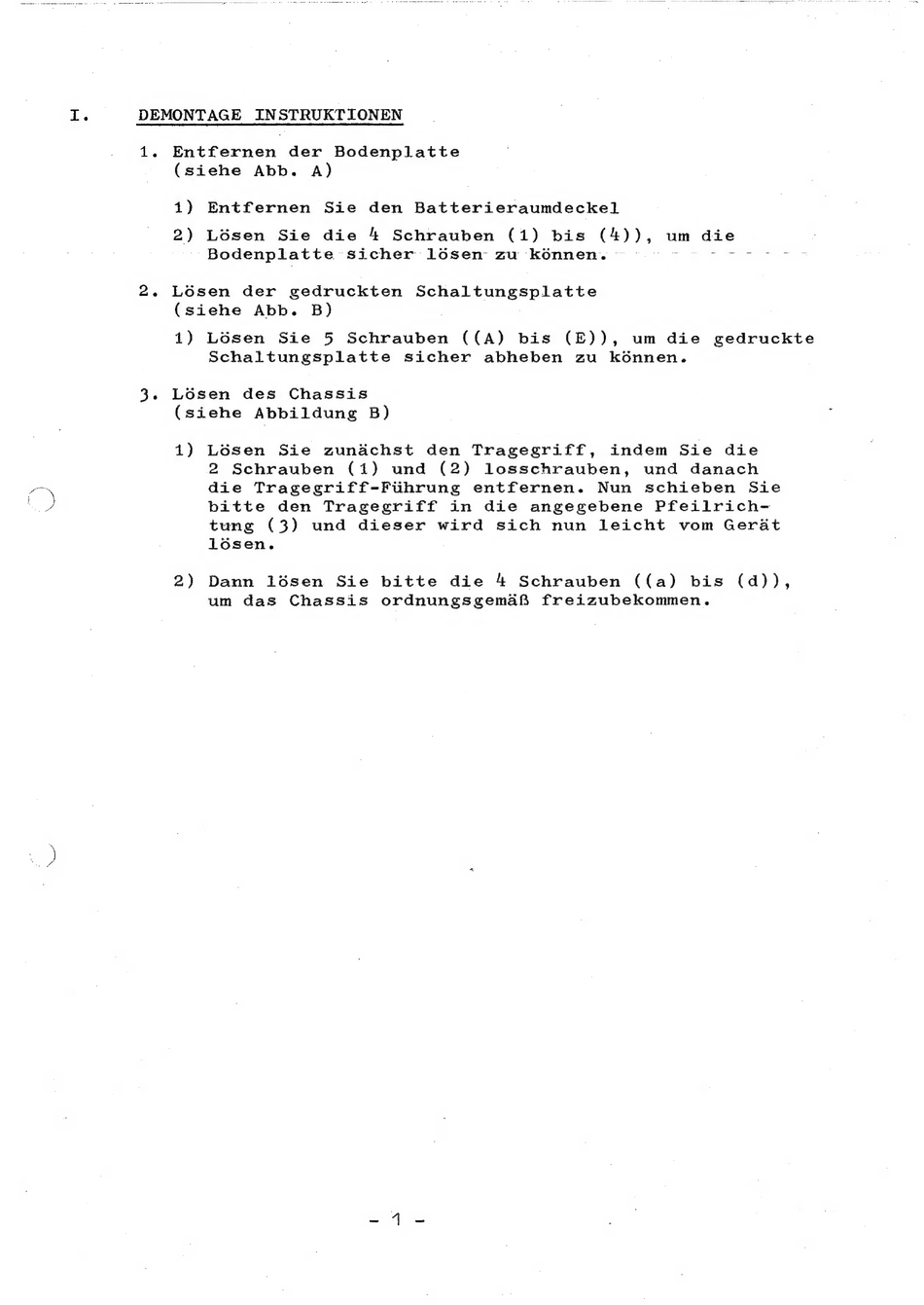

DEMONTAGE INSTRUKTIONEN
Entfernen der Bodenplatte
(siehe Abb. A)
1) Entfernen Sie den Batterieraumdeckel
2) Loésen Sie die 4 Schrauben (1) bis (4)), um die
Bodenplatte Sicher losen zu koédnnen. oie
Losen der gedruckten Schaltungsplatte
(siehe Abb. B)
1) Lésen Sie 5 Schrauben ((A) bis (E)), um die gedruckte
Schaltungsplatte sicher abheben zu k6dnnen.
Losen des Chassis
(siehe Abbildung B)
14) Lésen Sie zunachst den Tragegriff, indem Sie die
2 Schrauben (1) und (2) losschrauben, und danach
die Tragegriff-Fiihrung entfernen. Nun schieben Sie
bitte den Tragegriff in die angegebene Pfeilrich-
tung (3) und dieser wird sich nun leicht vom Gerat
Iosen.
2) Dann lésen Sie bitte die 4 Schrauben ((a) bis (d)),
um das Chassis ordnungsgema8R freizubekommen.
