- Seite 1 Montage- und Betriebsanleitung AQUATIMER - A3000 open Duscharmatur für Hinterwandinstallation, 24 V DC Best.-Nr.: 2000104291 AQUA609...
- Seite 2 Inhaltsverzeichnis Abkürzungen und Einheiten ......3 Zeichenerklärung ........3 Gewährleistung.
- Seite 3 Abkürzungen und Einheiten Durchmesser nominal in mm Best.-Nr. Aquarotter-Bestellnummer Umrechnung 1 mm = 0,03937 Zoll 1 Zoll = 25,4 mm Alle Längenangaben in Grafiken sind in mm angegeben. Zeichenerklärung Warnung! Nichtbeachtung kann Lebensgefahr oder Körperverletzung bewirken. Achtung! Nichtbeachtung kann Sachschäden bewirken. ☞...
- Seite 4 Anwendung AQUATIMER - A3000 open elektronisch, zeitgesteuerte Duscharmatur DN 15 in Kombinationsbauweise für Hinterwandinstallation, mit Möglichkeit der externen Steuerung, wie Armatureneinstellung und Kommunikation über ECC-Funktionscont- roller. Zum Anschluss an vorgemischtes Warmwasser oder Kaltwasser. Fließzeit sekundengenau einstellbar. Steuerfunktionen: – Optionaler Temperaturfühler mit Temperaturmessung und Protokollspeicherung alle 60 Sekunden, bei thermischer Desinfektion alle 10 Sekunden –...
- Seite 5 Maße Installationsbeispiel - 5 -...
- Seite 6 Montage Den Wasseranschluss herstellen. ☞ Auf die Fließrichtung achten. Die Rohrleitungen entsprechend DIN 1988 spülen. x: nicht Lieferumfang Das Spülstück ausbauen. x: nicht Lieferumfang Das Magnetventil mit den Dichtungen einsetzen. ☞ Auf die Fließrichtung achten. Eine Schalterdose (nicht Liefer- umfang) in einer Höhe von ca.
- Seite 7 ☞ Zum Schutz der Fliesen beim Anzeichnen und Bohren der Markierungen ein Kreppband nutzen. Die Abdeckplatte mit Piezo-Taster in einer Höhe (c) von ca. 1200 mm an die Wand anhalten. Die Bohrungen markieren. ☞ Zum Schutz der Fliesen mit niedriger Drehzahl bohren.
- Seite 8 Elektro-T-Verteiler montieren ☞ Wichtig! Die Komponenten des Elektro-T-Verteilers dürfen nur im spannungsfreien Zustand montiert werden. ☞ Empfohlene Systemkabel siehe Kapitel 12., Zubehör. Bei Verwendung anderer Kabel als Systemkabel auf den geänderten Farbcode achten. Der Außendurchmesser darf 7,5 mm nicht überschreiten. 9.13 Die Ummantelung (a) des Systemkabels entfernen (ca.
- Seite 9 9.16 Die überstehenden Aderenden bündig, d. h. ohne Überstand abschneiden. 9.17 Die Überwurfmutter (c) auf den Elektro-T-Verteiler (f) aufsetzen und mit dem erforderlichen Drehmoment (1,2 Nm) anziehen. Achtung! Auf die Polung achten. Eine Aderfarbe muss bei beiden Überwurfmuttern in der gleichen Aderführung sein.
- Seite 10 10. Fließzeit einstellen Die Fließzeit kann mit einem ECC2-Funktionscontroller über die Webanwendung eingestellt werden. 11. Hygienespülung einstellen Die Hygienespülung kann mit einem ECC2-Funktionscontroller über die Webanwendung eingestellt werden. - 10 -...

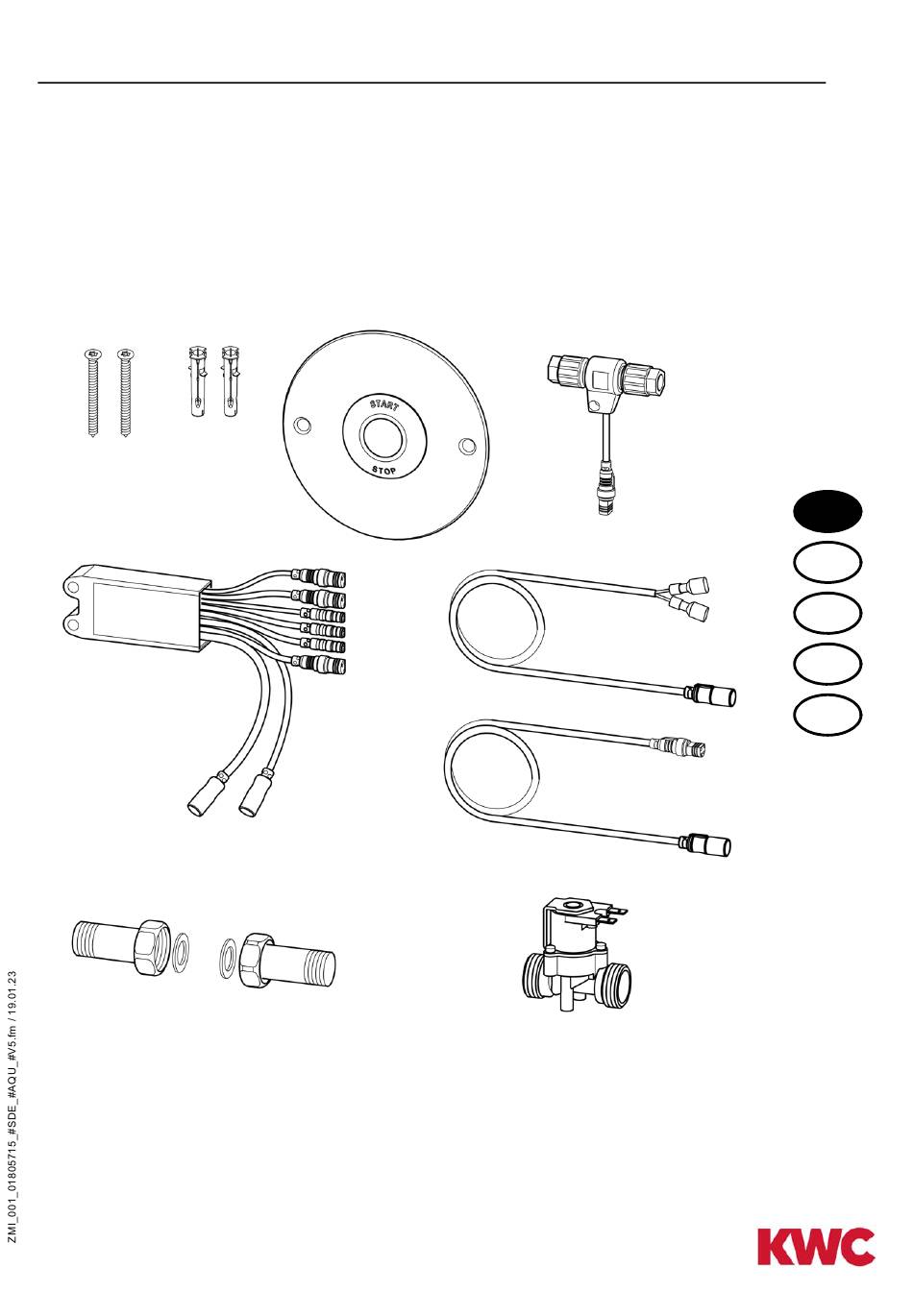

- Seite 11 12. Ersatzteile Bezeichnung Best.-Nr. Zubehör Best.-Nr. 1 Piezo-Taster ....2000104441 Temperaturfühler rot ... . . 2000100972 2 Elektronikmodul M1 .
