Montage und Anschluß Spannungsversorgung STV -
1. Montieren Sie die Spannungsversorgung auf der Hutschiene.
2. Schließen Sie die Spannungsversorgung am KNX Bus an.
3. Verkabeln Sie die Spannungsversorgung laut Zeichnung.
Die maximale Absicherung entnehmen Sie bitte den Technischen Daten.
Wire up the Power Supply as descripted in the circuit diagram.
The correct dimension of the circuit breaker is descripted in the technical data.
4. Versorgungsnetzspannung und zuschalten.
Switch up mains power suppy.
Anschluß STV-160.01 / STV-320.01 -

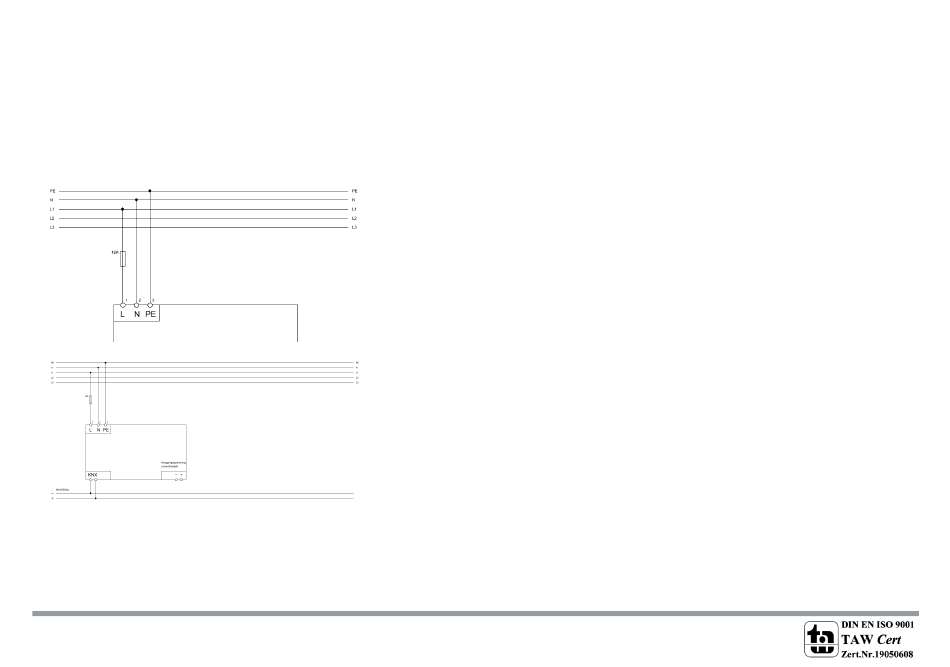

Exemplary circuit diagram STV-160.01 / STV-320.01
Anschluß STV-640.01 -
Exemplary circuit diagram STV-640.01
MDT technologies GmbH, Geschäftsbereich Gebäudeautomation
Tel.: + 49 - 2263 - 880
Fax: + 49 - 2263 - 4588
•
Stand: 0212
Installation Power Supply STV
Place the Power Supply on DIN 35mm rail.
Connect the Power Supply to the KNX bus.
E-Mail: automation@mdt.de
www.mdtautomation.de
•
•
Beschreibung Spannungsversorgung STV -
Die KNX Spannungsversorgung mit integrierter Drossel versorgt den KNX/EIB Bus mit einer konstanten,
stabilisierten Gleichspannung in Höhe von 30VDC. Nach Beseitigung einer Störung läuft das Netzteil selbsttätig wieder an.
Zusätzlich verfügt die STV-640.01 über einen unverdrosselten Ausgang bzw. Anschluß für Akku-USV-Modul. Das Netzteil ist zur festen
Installation auf einer Hutprofilschiene in Starkstromverteilungen vorgesehen. Die Montage muß in trockenen Innenräumen erfolgen.
The MDT KNX/EIB Power Supply with integrated choke produces the stabilized KNX system voltage (30VDC) to supply the connected KNX/
EIB components. Once the fault has been rectified, the Power Supply restarts itself. Additionally the Power Supply STV-640.01 offers a
choke free output to connect a battery module. The Power Supply is a modular installation device for fixed installation in dry rooms. It fits on
DIN 35mm rails in power distribution boards or closed compact boxes.
Inbetriebnahme Spannungsversorgung STV -
Nach dem Netzanschluß ist die Spannungsversorgung betriebsbereit.
The Power supply is ready for operation after connection of the mains power supply.
Anzeigen Spannungsversorgung STV -
Indication LED Power Supply STV
1. Rote LED: Busreset des KNX/EIB Bus
2. Grüne LED: Normalbetrieb, keine Störungen
3. Gelbe LED: Überlast auf dem KNX/EIB Bus
1. Red LED: Reset of the KNX Bus
2. Green LED: Normal operation, no faults
3. Yellow LED: KNX bus overload
Description Power Supply STV
Commisionning Power Supply STV
