Montagerahmen Vorbohren (Nur Bei Bestellung Mit Ungebohrtem Montagerahmen) - Insetto System Micro13 Montageanleitung

System Micro13 – Plissee für Dachfenster
Montageanleitung für Typ V-F-AD, V-F-FB
UNBEDINGT BEACHTEN – BEI NICHTBEACHTUNG BESTEHT KEIN GARANTIEANSPRUCH:
Die Schnüre dürfen nicht gekürzt und die Knoten in den Schnüren nicht gelöst oder geöffnet werden!
Montage
Falls Sie die Option mit ungebohrtem Montagerahmen bestellt haben, beachten Sie bitte zusätzlich die ROT umrandeten Montageschritte!
Bei bereits vorgebohrten Profilen können Sie diese Schritte ignorieren.

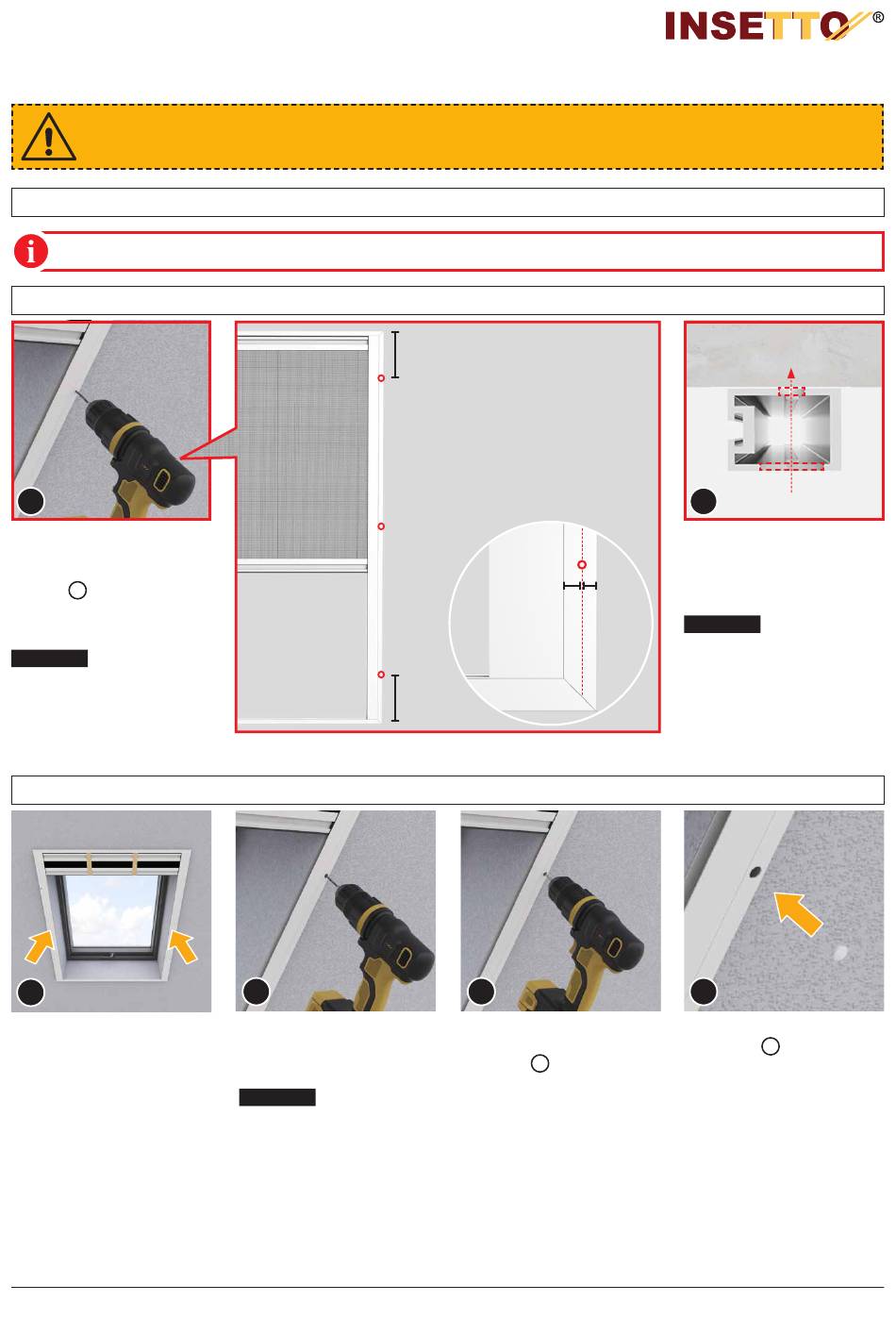

1. Montagerahmen vorbohren (nur bei Bestellung mit ungebohrtem Montagerahmen)

1
Bohren Sie mit einem Ø 4
mm Bohrer 2-3 Löcher in die
seitlichen Profile des Montage-
rahmens . Entnehmen Sie die
6
korrekten Abstände aus dem
nebenstehenden Bild.
ACHTUNG Achten Sie auf
die korrekte Orientierung des
Profils!
2. System anschrauben
3
Setzen Sie nun den Rahmen auf
den Dachfensterausschnitt und
richten Sie ihn in der gewünsch-
ten Position aus.
Ab diesem Punkt ist es am bes-
ten, zu zweit zu arbeiten.
Insetto GmbH · 91629 Weihenzell · www.insetto.eu
100 mm
ab 1500 mm
Höhe
100 mm
4
Markieren Sie die Position der
Bohrungen an der Dachschräge
und bohren Sie die Löcher.
Bei Holz ist eine
ACHTUNG
Bohrung von Ø 3 mm ausrei-
chend. Bei anderer Wandbe-
schaffenheit ist die Bohrung
für die mitgelieferten 6 mm
Dübel zu vergrößern. Bei Gips-
kartonplatten mit dahinter lie-
gendem Hohlraum am besten
spezielle Hohlraumdübel aus
dem Baumarkt verwenden.
10,2 mm 7,8 mm
5
Schrauben Sie nun den Monta-
gerahmen mit den beiliegenden
Schrauben fest.
8
Wand
2
Nehmen Sie einen 10 mm
Ø
Metallbohrer zur Hand und ver-
größern Sie das Bohrloch auf
der Sichtseite auf 10 mm.
ACHTUNG Nur das Bohrloch
auf der Sichtseite auf 10 mm
vergrößern. Auf keinen Fall die
Rückseite durchbohren!
6
Stecken die die Bohrungsab-
deckstöpsel auf die Bohr-
15
löcher.
Wiederholen Sie die Schritte für
alle Anschraubpunkte.
Seite 4/5
