Planet Flight Controller Anleitung

Vorschau ausblenden
1
2
3
4
5

Inhaltsverzeichnis

Technische Angaben
Betriebsspannung: 4.5-6V
Frequenz: 100Hz
Arbeitstemperatur: 0-50°C
Größe: 43*28*15mm
Gewicht: 11g
Hinweis zur ersten Verwendung
1. Der durch die Verwendung des Servos verursachte Spannungsabfall kann die Stabilität des Flight Controllers beeinträchtigen. Achten Sie bitte
auf eine stabile Betriebsspannung
2. Bei Deltaflügel/V-Leitwerksmodellen schalten Sie bitte zuerst die interne Mischfunktion der Fernsteuerung aus.
3. Wenn während des Fluges Feineinstellungen vorgenommen werden, bitte nach der Landung ausschalten und neu starten oder den Neutral-
punkt kalibrieren.

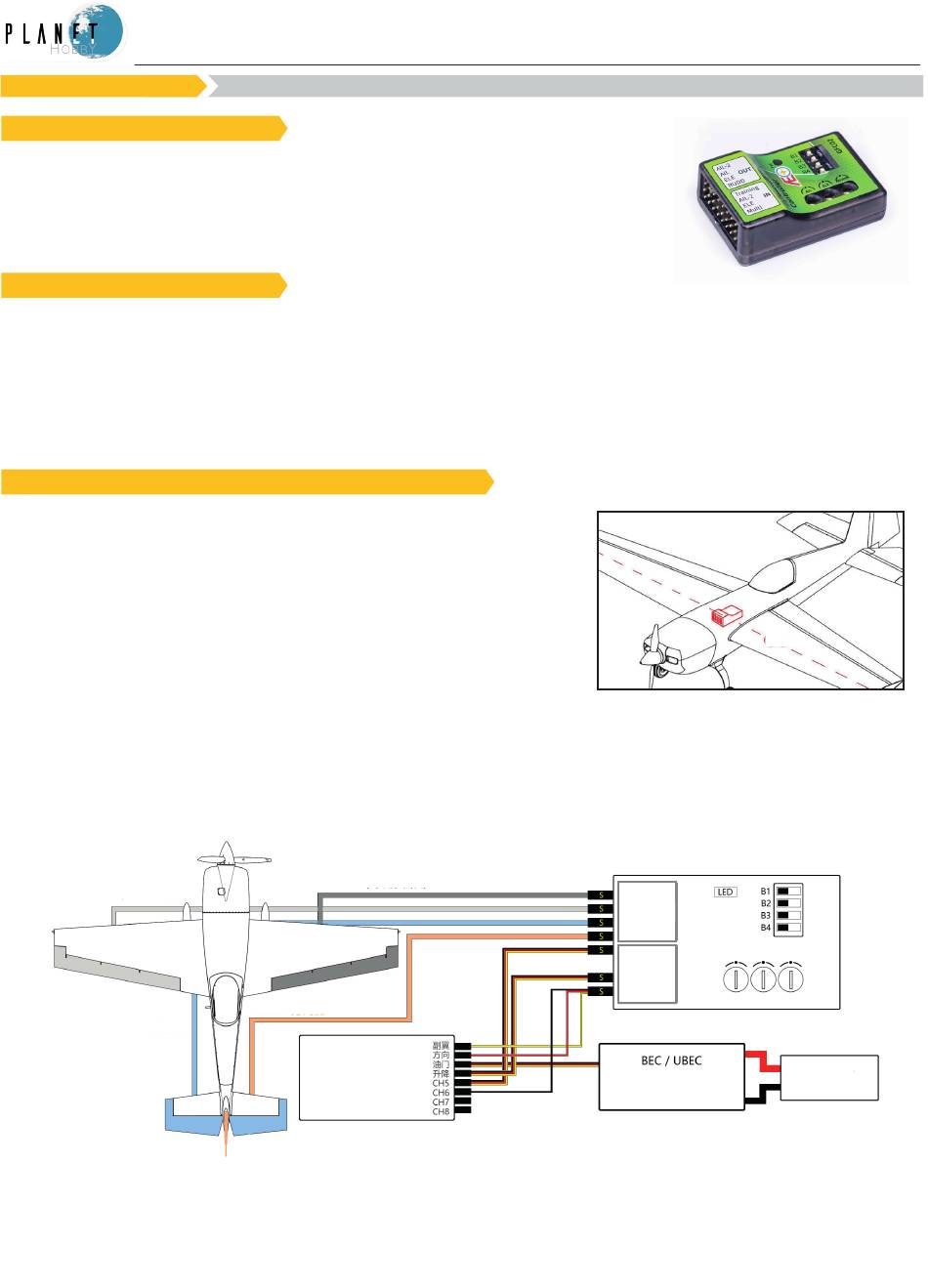

Einbau der Technik und Verkabelung
Einbau der Technik
1. Bauen Sie die elektronischen Komponenten in das Flugzeug ein.
2. Der Flight Controller wird mit der langen Seite parallel zum Rumpf, mit der Beschriftungs-
fläche nach oben und möglichst nahe am Schwerpunkt platziert und an der Mittellinie
festgeklebt.
Verkabelung
(Bitte beachten Sie, dass die Kanalbezeichnungen der verschiedenen Empfänger unter-
schiedlich sein können).
1. Querruder y-Y-Anordnung
Querruder
Höhenruder
2. Linkes und rechtes Querruder werden unabhängig voneinander gesteuert (Fernsteuerung benötigt einen zweiten Querruderkanal, der sich
für den Wölbklappenmodus eignet)
Querruder (R)
Seitenruder
Querruder
Seitenruder
Gas
Höhenruder
Reset Schalter
3-Wege Schalter
EMPFÄNGER
Anleitung Flight Controller
SP
QR-2
QR
AUS-
GANG
HR
SR
Training
QR-2
EIN-
GANG
HR
Multi
QR
HR
SR
REGLER
AKKU
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Planet Flight Controller

Inhaltszusammenfassung für Planet Flight Controller

  • Seite 1 Einbau der Technik 1. Bauen Sie die elektronischen Komponenten in das Flugzeug ein. 2. Der Flight Controller wird mit der langen Seite parallel zum Rumpf, mit der Beschriftungs- fläche nach oben und möglichst nahe am Schwerpunkt platziert und an der Mittellinie festgeklebt.

  • Seite 2: Empfänger

    Reset Schalter 3-Wege Schalter Querruder-R 3. Funktionstest: Nach ca. 5 Sekunden bewegen sich die drei Ruderflächen in Richtung Querruderausschlag deutlich, was bedeutet, dass der Flight Controller gestartet wurde. Der erste Anschluss kann einen Neustart erfordern. Wahl des Modus QR-2 AUS-...
  • Seite 3 Modus 2 - Querruderstabilisierung aus In diesem Modus wird die Querruderstabilisierung ausgeschaltet und die Rollgeschwindigkeit begrenzt. Unterstützt die Höhenruder- und Seitenruderstabilisierung. Modus 2 Mode-2 Signallicht Querruder- stabilisierung CH6 3-Wege Schalter HALTEN Rollgeschwindigkeits- beschränkung Modus 3 - Querruderstabilisierung aus (Fortgeschritten) In diesem Modus wird die Querruderstabilisierung ausgeschaltet und die Rollgeschwindigkeit des Flugzeugs leicht begrenzt. Unterstützt die Höhenruder- und Seitenruderstabilisierung.

  • Seite 4: Einstellung Der Empfindlichkeit

    Mode-5 Modus 5 Signallicht Ein-Klick-Rettungsmodus (Wenn der Flight Controller normal funktioniert) CH5 Kanal 5 Taster • Um diesen Modus zu aktivieren muss ein Tastschalter betätigt werden. Bei loslassen des Tastschalters ist die Rettungsfunktion nicht mehr aktiv. • In diesem Modus muss die Gasfunktion selbstständig betätigt werden.

  • Seite 5: Wählen Sie Ein Modell

    Je größer der Drehwinkel ist, desto höher ist die Empfindlichkeit des Flight Controller. Wenn die Empfindlichkeit den Schwellenwert überschreitet, übersteuert der Flight Controller und verursacht ein Wackeln des Modells im Flug. Der Schwellenwert ist für je nach Modell unterschiedlich.
