SmallRig Forevala W60 Benutzerhandbuch
Drahtloses mikrofon
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für SmallRig Forevala W60
Inhaltszusammenfassung für SmallRig Forevala W60

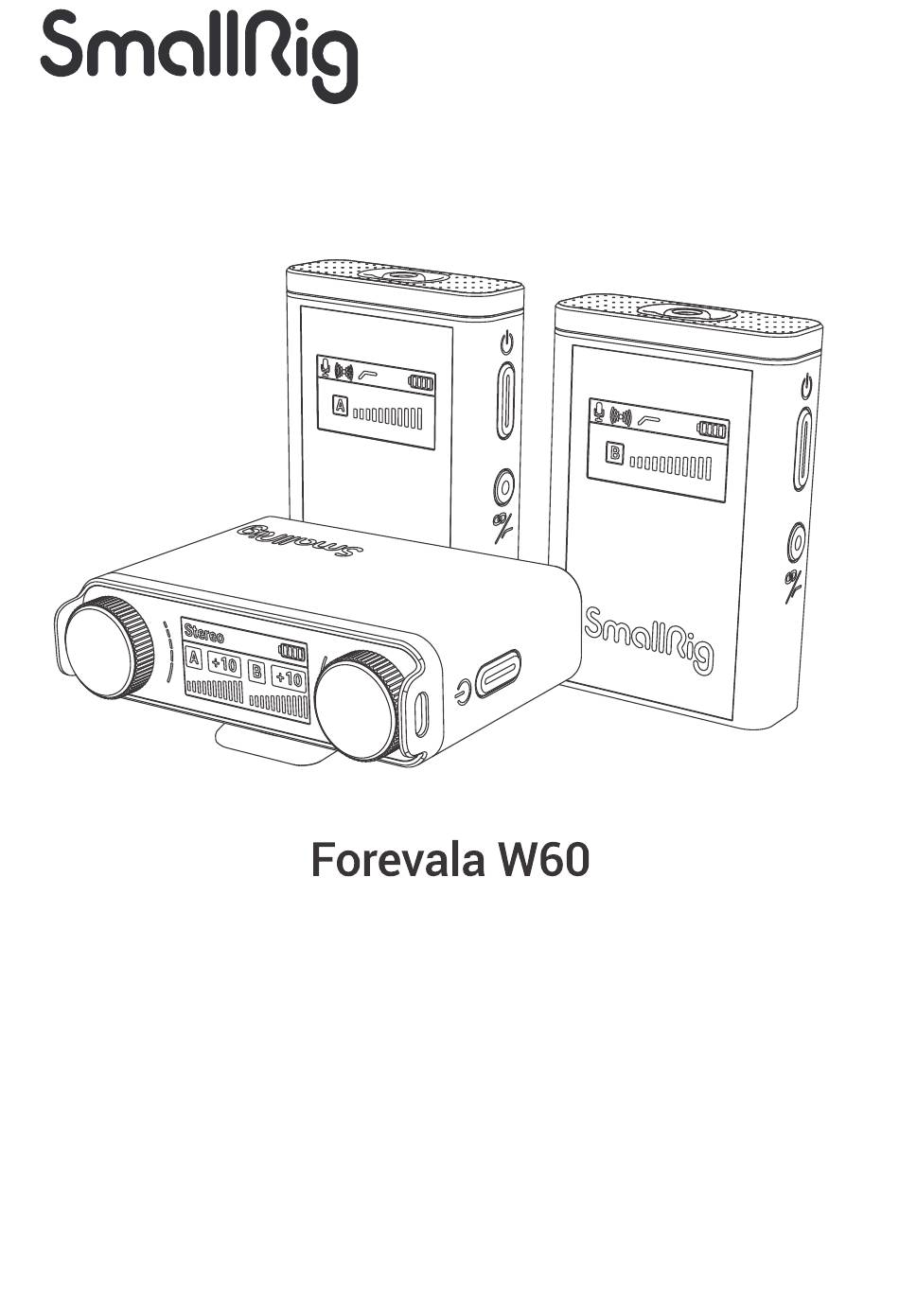

- Seite 1 Wireless Microphone Drahtloses Mikrofon 无线麦克风 User Manual Benutzerhandbuch 用户手册...
-
Seite 18: Wichtige Hinweise
Vorwort Vielen Dank, dass Sie ein SmallRigs Produkt gekauft haben. Wichtige Hinweise Bitte lesen Sie dieses Benutzerhandbuch sorgfältig durch. Verwenden Sie das Produkt nicht im Wasser, da es weder staub- noch wasserdicht ist. Achten Sie darauf, dass das Gerät nicht auf den Boden fällt, geschlagen wird oder heftigen Stößen ausgesetzt ist. -
Seite 19: Standardverwendung Des Geräts
Bitte zerlegen Sie das Produkt nicht. Wenn Sie ein Problem mit dem Produkt vermuten, wenden Sie sich bitte an die Verkaufsplattform und beantragen Sie eine Kundendienstleistung Standardverwendung des Geräts Der Standardgebrauch des SmallRig Forevala W60 Drahtlosmikrofons umfasst Lesen Sie dieses Handbuch sorgfältig durch, insbesondere den Abschnitt "Wichtige Hinweise". - Seite 20 In der Box Sender (TX) Empfänger (RX) Aufbewahrungsbox TRS zu TRS Kabel TRS zu TRRS Kabel Winddichte Abdeckung USB-C Ladekabel SmallRig Metall-Aufkleber Tragetasche Benutzerhandbuch Produktdetails Sender...
-
Seite 21: Sender-Bildschirm
① Mikrofon: eingebautes Kondensatormikrofon ② 3,5 mm-Anschluss: TRS-Buchse für externes Mikrofon ③ USB-C-Anschluss: 5V-Ladeanschluss ④ Anzeige: interaktives LCD-Display ⑤ Einschalttaste: kurzes Drücken zum Stummschalten, langes Drücken zum Ein- und Ausschalten ⑥ Kopplungstaste: kurz drücken zum Einschalten, lang drücken zum Koppeln Sender-Bildschirm ①... -
Seite 22: Empfänger
Betrieb 1. Ein-/Aus-Taste: langes Drücken zum Ein- und Ausschalten. Nach dem Einschalten erscheint das "SmallRig"-Logo auf dem LCD-Bildschirm. Wenn das Gerät eingeschaltet ist, drücken Sie kurz, um den Stummschaltmodus zu aktivieren, und drücken Sie erneut kurz, um den Normalmodus zu aktivieren. -
Seite 23: Empfängerbildschirm
① Knopf 1: Lautstärke für Empfänger A erhöhen oder verringern (zum Koppeln Knopf 1 und Knopf 2 gleichzeitig drücken) ② Anzeige: LCD-Display ③ Knopf 2: Lautstärke für Empfänger B erhöhen oder verringern (zum Koppeln Knopf 1 und Knopf 2 gleichzeitig drücken) ④... -
Seite 24: Betrieb
Ausgangslautstärke Kanal A / Ausgangslautstärke Kanal B Betrieb 1. Ein-/Aus-Taste: langes Drücken zum Ein- und Ausschalten. Nach dem Einschalten erscheint das "SmallRig"-Logo auf dem LCD-Bildschirm. Im eingeschalteten Zustand schaltet der Audioausgang bei jedem kurzen Drücken zwischen Mono/Stereo um, und auf dem Display wird "Mono" / "Stereo" angezeigt. -
Seite 25: Aufbewahrungsbox
Aufbewahrungsbox 1. Laden: rote Anzeige, wenn eine Verbindung zur Stromversorgung besteht, um RX/TX zu laden, und grüne Anzeige, wenn RX/TX vollständig geladen ist. 2. Anschluss: mit USB-C-Ladeanschluss und integriertem USB-A-Ladekabel an der Unterseite der Aufbewahrungsbox. Gebrauchsanweisung Sender Befestigen Sie den Sender mit dem hinteren Clip so am Kragen, dass das eingebaute Mikrofon in Richtung der Audioquelle zeigt. -
Seite 27: Methode Zur Verwendung Mit Dem Handy
Methode zur Verwendung mit dem Handy Befestigen Sie den Empfänger mit dem hinteren Clip an der kalten Schuhhalterung. Schließen Sie den Empfänger über ein 3,5 mm TRS-TRRS-Kabel an das Handy an. Beachten Sie, dass der Zugang zur Audioausgangsbuchse des Empfängers ein 3,5 mm TRS-Stecker und der Zugang zum Handy ein 3,5 mm TRRS-Stecker ist. -
Seite 28: Direktionalität
Frequenzgang Mikrofon Frequenzgang dB Ref. 1V/Pa ⸺0 Deg Direktionalität... -
Seite 29: Spezifikationen Und Parameter
Spezifikationen und Parameter Sender Kabelloses Netzwerk 2402~2480MHz Ausrichtung des Mikrofons Omnidirektional Tonverzögerung <15ms Externer Eingangsanschluss 3,5 mm TRS-Mikrofoneingang Angaben zur Batterie 450mAh 3.7V 1.665Wh Dauerlaufzeit Display LCD-Display Reichweite 100 m (ohne Hindernisse) Ladedauer Eingangsspannung... - Seite 30 Empfänger Kabelloses Netzwerk 2402~2480MHz -81dB RF-Empfindlichkeit Tonverzögerung <15ms Ausgangsanschluss 1 3,5 mm TRS-Audioausgang Ausgangsanschluss 2 3,5 mm TRS/TRRS-Kopfhörerausgang Angaben zur Batterie 630mAh 3.7V 2.331Wh Dauerlaufzeit Display LCD-Display Eingangsspannung Anzahl der Audiokanäle 2 Kanäle Ladedauer 1.5h Reichweite 100 m (ohne Hindernisse)
-
Seite 31: Garantiekarte
Garantiekarte Seriennummer Artikelbezeichnung Kaufdatum Name des Benutzers Telefon Adresse Kaufbeleg FCC-Warnhinweis Jegliche Änderungen oder Modifikationen, die von der für die Einhaltung der Vorschriften verantwortlichen Firma nicht ausdrücklich genehmigt wurden, können dazu führen, dass der Benutzer die Berechtigung zum Betrieb dieses Geräts verliert. Dieses Gerät erfüllt die Anforderungen von Teil 15 der FCC-Vorschriften. -
Seite 32: Ised-Erklärung
Wenn dieses Gerät den Radio- oder Fernsehempfang stört, was durch Aus- und Einschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben: - Richten Sie die Empfangsantenne neu aus oder versetzen Sie sie. - Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger. -
Seite 33: Garantiebedingungen Nach Dem Verkauf
Rücksendung oder ein Ersatz erfolgen, wenn das erhaltene Produkt nicht funktioniert oder physisch beschädigt ist (nicht durch menschlichen Fehlgebrauch); die Kosten für die Rücksendung übernimmt SmallRig. 2. 1-Jahres-Garantie: Innerhalb von 1 Jahr ab dem Datum des Paketeingangs ist ein defektes Produkt, das nicht durch menschlichen Fehlgebrauch beschädigt... - Seite 47 Manufacturer: Shenzhen Leqi Network Technology Co., Ltd. Hersteller: Shenzhen Leqi Network Technology Co, Ltd. 制造商:深圳市乐其网络科技有限公司 Add: Rooms 103,501 and 601, Building 5, Fenghe Industrial Park, Nos. 1301-50 Guanguang Road, Longhua District, Shenzhen, Guangdong, China. Anschrift: Zimmer 103, 501 und 601, Gebäude 5, Fenghe Industrial Park, Nr.
