Inhaltszusammenfassung für Strong ENERGY CVT3ST-08K3P

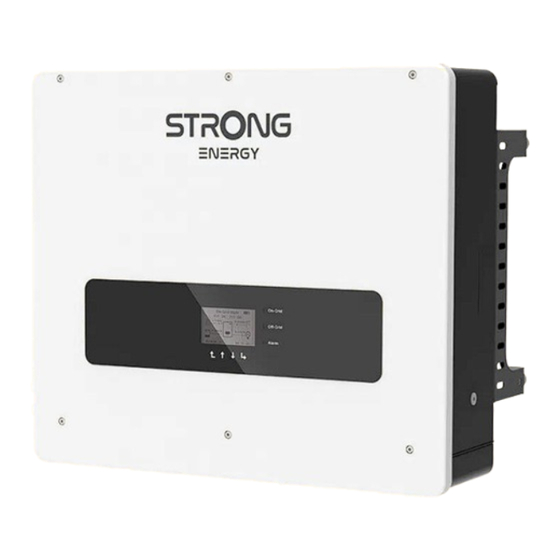

- Seite 1 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P 3-PHASEN-HYBRID-WECHSELRICHTER CVT3ST-08K3P CVT5ST-15K3P INSTALLATIONS- UND BETRIEBSANLEITUNG Version 1.1 März 2024 Deutsch...
- Seite 2 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P Inhalt ALLGEMEINES ..............................5 ............................. 5 WECK DIESES OKUMENTES ..................................5 IELGRUPPE ............................5 RKLÄRUNG ZUM OPYRIGHT Ä ............................5 RRTÜMER UND NDERUNGEN ..........................5 EZIMALZEICHEN BEI AHLENWERTEN SICHERHEITSHINWEISE ............................6 ................................6 ARNHINWEISE ..............................7 EGELN UND ORMEN ..............................
- Seite 3 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P ..............................29 ICHERHEITSHINWEISE ........................... 30 NSCHLUSSFELD ECHSELRICHTER PE-K ) ........................... 31 NSCHLIEßEN DES ABELS RDUNG & G ) ......................33 ECHSELSTROMNETZ NSCHLUSS ) ............36 EZUGS INSPEISE ESSUNG MART ETER ENSOR NERGY ETER DC-K PV-M ..........................
- Seite 4 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P SERVICE ............................... 70 ............................70 ARTUNG UND EINIGUNG ................................. 70 TÖRUNGEN 9.2.1 Wo bekomme ich Hilfe? ........................... 70 9.2.2 Fehlersuche ..............................70 9.2.3 Erdschlussalarm ............................... 71 9.2.4 Fehlercodes Liste .............................. 71 ANHANG ..............................77 10.1 ..........................
- Seite 5 1.1 Zweck dieses Dokumentes Diese Produktanleitung beschreibt die Installation, den elektrischen Anschluss, die Inbetriebnahme, den Betrieb und die Fehlersuche für die Wechselrichter STRONG CVT3ST-08K3P und CVT5ST-15K3P. Sie enthält wichtige Sicherheitshinweise, die bei der Installation und Wartung der Geräte beachtet werden müssen.
- Seite 6 HINWEIS • Wenn Sie beim Lesen der folgenden Informationen Fragen oder Probleme haben, wenden Sie sich an STRONG Energy. 2.1 Warnhinweise Lesen und verstehen Sie die Anweisungen dieser Anleitung und machen Sie sich mit den relevanten Sicherheitssymbolen in diesem Kapitel vertraut, bevor Sie mit der Arbeit beginnen.
- Seite 7 • die lokalen Gesetze und Normen sowie die Vorschriften des Netzbetreibers kennt. STRONG übernimmt keine Verantwortung für die Beschädigung von Eigentum und die Verletzung von Personen aufgrund einer falschen Verwendung. 2.4 Elektrischer Anschluss Vor der Installation und Wartung des Geräts öffnen Sie den DC-Schalter. Wenn vorhanden, öffnen Sie auch DC-Schalter im Array-Anschlusskasten öffnen.
- Seite 8 Wenn Sie eine Reparatur benötigen, wenden Sie sich an eine autorisierte Servicestelle oder ihren Händler • Das Gehäuse des Wechselrichters darf nicht ohne Genehmigung geöffnet werden. STRONG ENERGY übernimmt keine Verantwortung für die daraus entstehenden Verluste oder Defekte. • Unautorisierte Reparaturversuche führen...
- Seite 9 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P 2.7 Kennzeichnungen auf dem Gerät Abbildung 1: Position Typenschild Das Typenschild befindet sich seitlich am Wechselrichtergehäuse. Es darf nicht verdeckt oder entfernt werden. Auf dem Wechselrichter befinden sich außerdem einige Symbole, die sich auf die Sicherheit beziehen.
- Seite 10 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P Symbol Beschreibung RCM (Regulatory Compliance Mark) Das Produkt entspricht den Anforderungen der geltenden australischen Normen. 2.8 Lagerung und Transport Die werksseitige Verpackung ist so konzipiert, dass sie vor Vibration und Feuchtigkeit schützt. Heftige Stöße, fallenlassen und Werfen sind unbedingt zu vermeiden, ebenso direkter Kontakt mit Wasser und Chemikalien aller Art.
- Seite 11 CVT5ST-15K3P Geräte-Beschreibung 3.1 Funktion und Systemkonfiguration Die STRONG CVT3ST-08K3P und CVT5ST-15K3P sind dreiphasige PV- und Batterie-Hybrid- Wechselrichter, welche sowohl netzgekoppelt wie auch im Inselbetrieb oder bei Stromausfall funktionieren. Der Wechselrichter ist transformatorlos und verfügt über keine galvanische Trennung der PV-Module vom Stromnetz. Aus diesem Grund dürfen nur Photovoltaik-Module verwendet werden, die keine einpolige Erdung erfordern.
- Seite 12 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P Tabelle 2: Betriebsarten und Systemkonfigurationen Anwendung Konfiguration • Standard-System für Eigenheime in Mitteleuropa Netzgekoppelt • Eigenverbrauch + Einspeisung mit PV und Batterie • Optional Ersatzstrom • Reines PV-System Netzgekoppelt mit PV, ohne Batterie • Eigenverbrauch + Einspeisung •...
- Seite 13 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P • Normale Verbraucher sind Verbraucher mit höherem Leistunsbedarf, auf die vorrübergehehend verzichtet werden kann, z.B. o Klimanalage, Wärmepumpe, Sauna o Große Maschinen (Kreissäge u.ä.) o E-Herd, Backofen, Kaffeemaschine o Beleuchtung (Glühbirnen, Halogenscheinwerfer) o Wallboxen • Vorteil: o Die Funktion kritischer Geräte ist auch bei Stromausfall gewährleistet o Durch die Beschränkung auf Geräte mit kleinem Leistungsbedarf lassen sich mit...
- Seite 14 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P 3.2.4 Schaltbild Wechselrichter im Hausnetz Abbildung 3: Schaltbild Hausnetz...
- Seite 15 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P 3.2.5 Blockschaltbild Wechselrichter intern Abbildung 4: Blockschaltbild Wechselrichter...
- Seite 16 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P 3.3 Technische Daten 3.3.1 Abmessungen und Gewicht Die Wechselrichter wiegen 33 kg (CVT3ST-08K3P) bzw. 37°kg (CVT5ST-15K3P). Die Abmessungen sind in Abbildung 5 gegeben. Abbildung 5: Abmessungen Wechselrichter und Wandhalterung 3.3.2 Allgemeine Daten CVT3ST-08K3P CVT5ST-15K3P Allgemeine Daten 587 mm x 515 mm x 261 mm Abmessungen (B×H×T) 33 kg...
- Seite 17 40 A Spitzen-Lade-/Entladestrom (60 s) CAN, RS485 BMS-Kommunikationsmodus Folgende Batterien sind mit dem Wechselrichter kompatibel: Nennspannung Nennkapazität Hersteller 9.4 kWh 200 V CRN2ST-9.4kWh 14.1 kWh 300 V CRN3ST-14.1kWh STRONG Energy CRN4ST-18.8kWh 400 V 18.8 kWh CRN5ST-23.5kWh 500 V 23.5 kWh...
- Seite 18 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P 3.3.5 AC-Anschlussdaten (Netz & Lasten) Tabelle 5: AC-Anschluss Netz CVT5ST-15K3P AC-Anschluss (Netz) CVT3ST-08K3P 15000 W 8000 W Nenn-Ausgangs-Leistung 8800 VA 16500 VA Max. Ausgangs-Scheinleistung 3 x 24 A Max. Ausgangs-Strom 3 x 13 A 30000 VA 16000 VA Max.
- Seite 19 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P 3.3.6 Wirkungsgrade CVT5ST-15K3P Wirkungsgrad CVT3ST-08K3P 99.9 % Max. MPPT-Wirkungsgrad 98.2 % 98.0 % Maximaler Wirkungsgrad 97.5 % 97.7 % Europäischer Wirkungsgrad 97.8 % 97.6 % Maximale Wirkungsgrad beim Be- und Entladen 3.3.7 Sicherheit Schutzfunktion DC-Schalter PV-Verpolungsschutz Batterie-Verpolungsschutz Ausgangs-Überstromschutz...
- Seite 20 4.1 Übersicht Diese Anleitung beschreibt als Standardfall den Anschluss eines einzelnen dreiphasigen STRONG Wechselrichters mit einer STRONG Batterie und PV-Modulen in einem dreiphasigen Hausnetz, mit einer Ersatzstromversorgung für die kritischen Verbraucher, wie in Abschnitt 3.2 und Abbildung 3 dargestellt. Für abweichende Konfigurationen sei auf den Anhang 10.1 verwiesen.
- Seite 21 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P VORSICHT Verbrennungsgefahr • Installieren Sie den Wechselrichter NICHT an Orten, an denen Sie ihn versehentlich berühren könnten. Das rückseitige Gehäuse und der Kühlkörper können während des Betriebs des Wechselrichters heiß werden. WICHTIG Gewicht des Gerätes •...
- Seite 22 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P Menge Bild Beschreibung Batterie (-) Steckerkontakt Batterie (+) Eingangsstecker Batterie (+) Steckerkontakt M6 Innensechskantschrauben 8*80 Spreizanker-Dübel Anschlussstecker AC-Grid Anschlussstecker AC-Load Link-Port Verbindungskabel 8-polig Link-Port Abschlussstecker 8-polig Anschlussstecker DRM Anschlussstecker Klappwandler (CTs) 6-polig Smart Meter DTSU666 5(80) Multifunktionaler COM-Stecker 16-polig CAN / RS485 Kommunikationskabel...
- Seite 23 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P Menge Bild Beschreibung WiFi-Stick Anleitung Garantiekarte Qualitätszertifikat 4.4 Benötigtes Werkzeug Legen Sie die für die Installation und den elektrischen Anschluss erforderlichen Werkzeuge bereit: Tabelle 8: Benötigtes Werkzeug Zweck Bild Werkzeug Bohrhammer Dübellöcher Bohrer Ø 8 mm Markieren von Dübellöchern Marker oder Bleistift Maßband...
- Seite 24 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P Zweck Bild Werkzeug Messung Isolation & PV- Multimeter Spannung Einrichtung Monitoring-System Smart Phone / Tablet ESD-Handschuhe Persönliche Schutzausrüstung für den Installateur Schutzbrille und Staubschutzmaske 4.5 Installationsort HINWEIS • Wählen Sie einen gut zugänglichen, trockenen, gut belüfteten, sauberen und aufgeräumten Ort. •...
- Seite 25 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P Abbildung 6: Wetterschutz bei Außenmontage 4.5.3 Ausrichtung und Abstände Der Wechselrichter soll an einer senkrechten Wand mit den Anschlüssen nach unten montiert werden. Ein Wandneigung von bis zu 15° ist zulässige. Eine Montage waagerecht, kopfüber oder seitlich gekippt ist nicht zulässig, da hier die passive Gerätekühlung nicht funktioniert.
- Seite 26 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P Abbildung 8: Mindestabstände zu Umgebungsobjekten Abbildung 9: Abstände zwischen Wechselrichtern 4.5.4 Infrastruktur Folgende Anschlüsse und Kabelwege müssen am Montageort vorhanden sein: • Zum Schaltschrank o 5-polige AC-Verbindung (L1/2/3, N, PE) mit ausreichendem Querschnitt für die Verbindung zum Stromnetz o Zusätzliche 5-polige Verbindung für die Versorgung kritischer Lasten, wenn Ersatzstrom gewünscht ist.
- Seite 27 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P o DC-Leitung Plus und Minus mit ausreichendem Querschnitt o Kommunikationsverbindung zur Speicherbatterie (CAN-Bus, z.B. CAT5) • Zum PV-Generator o DC-Leitungen Plus und Minus mit ausreichendem Querschnitt. • Netzwerk o WLAN mit guter Signalstärke und stabiler Internetverbindung o Wenn nur ein kabelgebundener Netzwerkanschluss bereitsteht, ist zusätzlich ein lokaler WLAN-Accesspoint erforderlich 4.6 Montage...
- Seite 28 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P ACHTUNG Sichere Montage • Die mitgelieferten Spreizanker-Dübel sind für die Montage an massiven Wänden geeignet. • Bei anderen Untergründen sind ggf. andere geeignete Dübel und Schrauben zu verwenden. • In jedem Fall ist auf ausreichende Tragfähigkeit und sichere Verankerung zu achten. Abbildung 11: Wandmontage Wechselrichter...
- Seite 29 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P Elektrische Anschlüsse 5.1 Sicherheitshinweise GEFAHR Elektrische Spannung an den DC-Anschlüssen • Vergewissern Sie sich vor der Durchführung des elektrischen Anschlusses, dass der DC-Schalter AUS ist. • PV-Module erzeugen elektrische Spannung, wenn sie dem Sonnenlicht ausgesetzt sind, und können eine Stromschlaggefahr darstellen.
- Seite 30 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P Tabelle 9: Decisive Voltage Classification Schnittstelle DVCC PV-DC-Eingang DVCC AC-Anschluss DVCC Batterie DVCC Last-Anschluss DVCA USB/WiFi-Schnittstelle DVCA COM-Schnittstelle DVCA CT-Schnittstelle DVCA DRM-Schnittstelle DVCA Link-Port 5.2 Anschlussfeld Wechselrichter ① Batterie-Anschluss ② DC-Schalter ③ PV-Anschluss ④ AC-Last ⑤...
- Seite 31 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P Tabelle 10: AC- und DC-Anschlüsse am Wechselrichter Beschreibung Empfohlener Kabeltyp Empfohlener Querschnitt Komponente Batterie plus Mehradriges 6 mm² Kupferkabel für den Außenbereich Batterie minus PV plus 4–6 mm² PV-Kabel PV minus L1/L2/L3 6-10 mm² (8 kW) AC-Netz 6-16 mm²...
- Seite 32 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P 3 Gewindebohrung 1 Schraube 2 Ringkabelschuh Abbildung 13:Anschluss Erdungskabel am Wechselrichter ACHTUNG Erdung des Wechselrichtergehäuses erforderlich! • In der PV-Anlage müssen alle nicht stromführenden Metallteile (z. B.: PV-Modulrahmen, PV- Rahmen, Anschlusskasten, Wechselrichtergehäuse) geerdet werden. Pol-Erdung nicht erlaubt! •...
- Seite 33 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P 5.4 Wechselstromnetz (Load & Grid-Anschluss) ACHTUNG Verwechslungsgefahr AC-Stecker bei 8 kW- und 15 kW-Wechselrichter • Die AC-Grid-Stecker der 15 kW-Wechselrichter passen nicht an die 8 kW-Wechselrichter. • Gefahr: Die AC-Grid-Stecker der 8 kW-Wechselrichter lassen sich an den 15 kW- Wechselrichtern montieren, aufgrund der kleineren Kontaktstifte ist aber keine sichere Stromübertragung gegeben, und es kann zu Überhitzung und verbrannten Kontakten kommen.
- Seite 34 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P ACHTUNG Farbcodierung Netz- und Last-Anschluss • Die Stecker für den Netz- und den Last-Anschluss sind mechanisch sehr ähnlich. • Der Load-Anschluss hat einen schwarzen Einsatz • Der Netz-Anschluss hat zur Unterscheidung einen violetten Einsatz. • Nicht verwechseln! Phasenzuordnung und Drehfeld •...
- Seite 35 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P Tabelle 11: Anschlussbelegung AC-Stecker Anschluss Kabel Schutzleiterkabel (gelb-grün) L1/L2/L3 Phase (braun / schwarz / grau) Neutralleiter (blau) • Schließen Sie die Leiter wie in Abbildung 15 gezeigt an und ziehen Sie die Klemmen mit einem Inbusschlüssel fest.
- Seite 36 Einspeisung und den Bezug misst. Hierfür wird das dreiphasige Smart Meter DTSU666 5(80)A verwendet. • Smart Meter Chint DTSU666 5(80)A o Nur Smart Meter von STRONG verwenden o Benötigt 4 TE im Zählerschrank • Länge der RS485-Leitung max. 1000 m o geschirmt oder ungeschirmt, z.B.
- Seite 37 Andere Smart Meter, auch gleichen Typs, sind nicht kompatibel, wenn Sie nicht mit der angepassten Firmware für die STRONG-Wechselrichter ausgestattet sind. • Verwenden Sie nur Smart Meter, die Sie von STRONG Energy bezogen haben Korrekte Montage Mess-Sensoren • Immer direkt am Netzverknüpfungspunkt (direkt hinter Hauptzähler) •...
- Seite 38 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P 5.6 Anschluss DC-Kabel für PV-Module ACHTUNG Unterschiede PV- und Batterie- Stecker o Die PV-Stecker und die Batterie-Stecker sehen ähnlich aus, die Stecker sind allerdings geometrisch verschieden und haben unterschiedliche Kontakte. o Die Batteriestecker sind blau, die PV-Stecker sind schwarz. PV-Stecker •...
- Seite 39 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P VORSICHT Gefahr vor Verpolung! • Achten Sie auf die richtige Polarität, bevor Sie die Kabel an die DC-Eingänge anschließen! Um den PV-Anschluss vom Wechselrichter zu trennen, stecken Sie einen Abziehschlüssel in die Verriegelung und drücken den Schlüssel mit angemessener Kraft wie in der folgenden Abbildung: Abbildung 20: Zusammenstecken / Entriegeln PV-DC-Stecker HINWEIS •...
- Seite 40 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P 5.7 Anschluss DC-Kabel Batterie 5.7.1 Montage Batterie-Stecker ACHTUNG Verwechslungsgefahr PV- und Batterie- Stecker o Die PV-Stecker und die Batterie-Stecker sehen ähnlich aus, die Stecker sind allerdings geometrisch verschieden und farbcodiert. Die Batteriestecker sind blau, die PV-Stecker sind schwarz.
- Seite 41 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P Abbildung 21: Kontrollbohrung Batteriestecker Abbildung 22: Batteriestecker Dornpressung Abbildung 23: Batteriestecker Vierdornpressung...
- Seite 42 Eine Batterie darf stets nur mit einem Wechselrichter verbunden sein, auch wenn mehrere Wechselrichter AC-seitig parallel geschaltet sind. Der maximale Strom pro Batterieanschluss beträgt bei den STRONG Wechselrichtern 25 A pro Anschluss. Beim Entladen und teilweise beim Laden wird hierdurch die Leistung der Batterie begrenzt.
- Seite 43 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P Betriebszuständen ausgenutzt werden. Hierzu muss am Batteriekabel kurz vor dem Wechselrichter eine Y-Verzweigung hergestellt werden, wie nachfolgend beschrieben. • Material & Werkzeug o Quetschverbinder, z.B. DIN 46341 1652L o Schrumpfschlauch o Quetschzange mit Einsatz für Dornpressung Y-Verbindung 3 x 6 mm²...
- Seite 44 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P Variante: Y-Verbindung 2 x 6 mm² + 1 x 10mm² • Alle Kabel abisolieren auf halbe Länge des Quetschverbinders (mit Zugabe) • Kabel 10 mm² einschieben bis zum Mittenanschlag und verpressen • 2 x Kabel 6 mm² einschieben bis zum Mittenanschlag und verpressen •...
- Seite 45 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P 5.8 Kommunikationsanschlüsse Am COM-Anschluss (Communications) werden alle Kommunikationsleitungen für das Batterie-BMS und den Smart Meter am Netzverknüpfungspunkt angeschlossen. Zusätzlich können weitere Funktionen über diesen Stecker angeschlossen werden. Für externe Steuerung der Wechselrichterleistung durch z.B. Rundsteuerempfänger werden die Logik- Eingänge des DRM-Steckers (Demand-Response-Mode) verwendet.
- Seite 46 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P Tabelle 13: Pin-Belegung COM-Stecker Definition Funktion Beschreibung RS485 A1-1 RS485-Differenzsignal + HEMS / Datalogger RS485 A1-2 RS485-Differenzsignal + Modbus RTU RS485 B1-1 RS485-Differenzsignal – (s. Anhang 10.1) RS485 B1-2 RS485-Differenzsignal – RS485-A2 Pin 24 (RS485 +) Smartmeter DTSU666 5(80) A RS485-Differenzsignal RS485-B2...
- Seite 47 WLAN mit gutem Signal am Installationsort. Der WiFi-Stick ist optional, ohne ist aber keine Fernüberwachung möglich. • Entfernen Sie die Abdeckung am USB-Anschluss • Installieren Sie den WiFi-Stick • USB-Stecker einschieben • Überwurfmutter festdrehen • Bei mehreren STRONG Energy Wechselrichtern bekommt jeder Wechselrichter einen eigenen Stick.
- Seite 48 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P Inbetriebnahme des Wechselrichters 6.1 Sicherheitsprüfung vor Inbetriebnahme (Checkliste) • Der Wechselrichter ist fest mit der Halterung an der Wand verbunden. • Wechselrichter und Batterie sind geerdet. • Die PV+/PV- Leitungen sind fest angeschlossen, Polarität und Spannung sind korrekt. •...
- Seite 49 Sie „BAT1“, sonst „deaktivieren“. Bat2 Wenn eine Batterie parallel an BAT1 und BAT2 angeschlossen ist, wählen Sie „BAT1“, sonst „deaktivieren“ Für die STRONG Hochvolt-Batterie CRN*ST wählen Sie als Batterie-Typ Batterie- „STRONG“. Weitere Einstellungen sind dann nicht erforderlich. Einstellungen „01“ einstellen...
- Seite 50 Anforderungen an den Netzanschluss von netzgekoppelten PV-Wechselrichtern. • Stellen Sie sicher, dass Sie den richtigen Code entsprechend der Anforderungen des örtlichen Netzbetreibers gewählt haben. • STRONG Energy ist nicht verantwortlich für Folgen, die sich aus einer falschen Auswahl des Länder- oder Netzcodes ergeben.
- Seite 51 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P 6.3 Funktionskontrolle Ersatzstromsystem Wird das Ersatzstrom-System verwendent, sollte die einwandfreie Funktion nach der Inbetriebnahme und Konfiguration gestestet werden. Die Vorgehensweise ist wie folgt: Vorbereitung: • PV-Anlage und Haus im „Normalbetrieb“ • Da es sich um einen Test handelt, empfindliche elektronische Geräte abschalten •...
- Seite 52 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P Monitoring System Solarman Einführung Das Monitoring System Solarman erlaubt die Überwachung der Anlage durch den Installateur und den Betreiber von jedem Ort aus. Jeder Wechselrichter sendet seine Daten über den WiFi-Stick an den Monitoring Server, inklusive der Daten angeschlossener Batterien und Smartmeter. Die Anlagendaten können dann über die mobile App oder das Portal im Browser visualisiert werden.
- Seite 53 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P Abbildung 27: Solarman-App QR-Code 7.3 Account Registrieren E-Mail Adresse angeben, Weitere Informationen eintragen Registrieren wählen Verifizierungs-Code anfordern und und Registrierung abschließen eingeben 7.4 PV-Anlage im Monitoring-System anlegen Klicken Sie auf der Hauptseite der App oben rechts auf (+), um eine neue PV-Anlage zu erstellen, und füllen Sie die geforderten Datenfelder aus.
- Seite 54 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P •••/Gerätedaten angezeigt, zusammen mit dem verbundenen Wechselrichter. Ist der Stick offline, wird der Prozess für die Einrichtung der Netzwerkverbindung gestartet. Gehören mehrere Wechselrichter zu einer PV-Anlage, müssen Sie jeden einzeln hinzufügen. Nachdem Sie die Anlage als Installateur erstellt haben, können Sie für die Kundin ebenfalls einen Zugang anlegen.
- Seite 55 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P Hierzu das lokale Hausnetzwerk auswählen und das Passwort eingeben. Der WiFi-Stick spannt vorrübergehend ein eigenes kleines WLAN auf. Mit diesem müssen wir uns nun verbinden. Hierzu die Solarman-App klein machen (nicht schließen) und in den WLAN-Einstellungen des Gerätes den WiFi-Stick auswählen.
- Seite 56 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P HINWEIS BUG: Probleme mit Android 13 & 14 • Aktuell (Stand November 2023) funktioniert die Netzwerkkonfiguration mit den neuesten Android-Versionen nicht ordnungsgemäß • Die Netzwerkkonfiguration wird als erfolgreich angezeigt, der Stick bleibt aber offline • Wenn dieses Problem auftritt, benutzten Sie bitte ein anderes Mobilgerät (Android Version 12 oder älter, IPhone) •...
- Seite 57 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P 7.5 Netzwerkverbindung konfigurieren Sie können auch erstmal nur die WLAN-Verbindung des WiFi-Stick konfigurieren, ohne eine neue Anlage anzulegen. Das benötigen Sie z.B., wenn Sie weitere Geräte zu einer bestehenden Anlage hinzufügen wollen. 7.5.1 Konfiguration über die App: •...
- Seite 58 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P Bedienung des Wechselrichters 8.1 Aus- und Einschalten Bei Arbeiten an der elektrischen Anlage des Hauses muss die PV-Anlage abgeschaltet werden, ebenso bei der Durchführung von Wartungs- oder Reparaturarbeiten an der PV-Anlage. Auch bei Störungen, die nicht auf einen eindeutigen Defekt hinweisen, kann als erste Maßnahme ein Neustart manchmal das Problem lösen.
- Seite 59 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P 8.2 Bedien- und Anzeige-Display Abbildung 28: Bedien- und Anzeige-Display Tabelle 16: Navigation im Menu Taste Name Beschreibung Vorherige Menüebene, Zurück Menü aufrufen Vorherigen Menüeintrag wählen, Aufwärts Einstellwert erhöhen Nächsten Menüeintrag wählen, Abwärts Einstellwert verringern Menüpunkt aufrufen, Eingabe zum nächsten Feld wechseln, Einstellung bestätigen...
- Seite 60 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P Das Hauptdisplay zeigt alle relevanten Informationen des Wechselrichters an. Abbildung 29: Hauptdisplay Tabelle 18: Navigation im Hauptdisplay Drücken Sie die Aufwärtstaste, um PV-Parameter wie Strom, Spannung und Leistung anzuzeigen. Drücken Sie die Abwärtstaste, um Netzparameter wie Spannung, Strom und Frequenz anzuzeigen.
- Seite 61 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P Hauptmenü 1. Systemeinstellungen 1. Spracheinstellung 2. Zeit 3. Länder-Code 4. Energiespeicher-Modus 1. Eigenbedarfsmodus 2. Nutzungszeit (Time of Use) 3. Zeitmodus 4. Passiver Modus 5. Peak Shaving 6. Off-Grid 5. Eingangskanal-Konfiguration 6. EPS-Modus 7. Modbus-Adresse 2. Erweiterte Einstellungen (Zugangscode 0715) 1.
- Seite 62 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P 8.4 Menü „Systemeinstellungen“ Parameter Beschreibung • Displaysprache des Wechselrichters. 1. Spracheinstellung Einstellung Systemzeit 2. Zeit Einstellung Netz-/Ländercode 3. Länder-Code • wird bei Inbetriebnahme automatisch abgefragt • kann hier geändert werden • kann hier geändert werden 4.
- Seite 63 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P 8.6 Batterie-Einstellungen Hauptmenü -> 2. Erweiterte Einstellungen -> 1. Batterie-Einstellungen 8.6.1 Lade- und Entlade-Strom CVT3ST-08K3P (8 kW-Wechselrichter) • Batteriestrom ist durch den Wechselrichter auf 25 A begrenzt, Änderung der Standard-Einstellung nicht sinnvoll. Einstellungen >25 A sind wirkungslos. CVT3ST-15K3P (15 kW-Wechselrichter) •...
- Seite 64 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P • Als Entladetiefe für den Normalbetrieb werden 80% (maximal 87%) empfohlen, für die EPS- Entladetiefe 90%, der Sicherheitspuffer sollte mindestens 5% betragen. • Die Differenz der Entladetiefen „Normal“ und „EPS“ stellt einen Kompromiss dar zwischen Ausnutzung der Batteriekapazität im Normalbetrieb und der Sicherheitsreserve bei Netzausfall.
- Seite 65 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P Wenn die Last größer ist als die verfügbare PV- Erzeugung und Batterie-Leistung, zieht der Wechselrichter zusätzliche Leistung aus dem Netz. Der Wechselrichter lädt und entlädt die Batterie automatisch nach den folgenden Regeln: • Priorität des Stromverbrauchs: Verbraucher, Batterie, Netz •...
- Seite 66 In Anlagen mit einem externen Energiemanagementsystem wird der passive Modus verwendet. Der Betrieb des Wechselrichters wird von der externen Steuerung über das Modbus RTU-Protokoll gesteuert, die interne Steuerung der Energiespeicherung ist deaktiviert. Wenden Sie sich an STRONG Energy, wenn Sie die Modbus-Protokolldefinition für dieses Gerät benötigen. Der elektrische Anschluss der Modbus-Steuerleitung ist im Kapitel 10.2 beschrieben.
- Seite 67 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P Wenn die PV-Erzeugung gleich dem Lastverbrauch ist, lädt bzw. entlädt der Wechselrichter die Batterie nicht. Wenn die PV-Erzeugung signifikant größer ist als der Lastverbrauch, wird die überschüssige Energie in der Batterie gespeichert. Wenn die Batterie vollgeladen oder die maximale Ladeleistung erreicht ist, wird die PV-Erzeugung durch Anpassung des MPPT verringert.
- Seite 68 8.12 Software-Update Hauptmenü -> 6. Software-Update Der Benutzer oder Installateur kann die Wechselrichter-Software per USB-Stick aktualisieren. STRONG ENERGY stellt das Firmware-Update als Download oder auf Anfrage per E-Mail bereit. Entzippen Sie die Datei und kopieren Sie den Ordner mit den Firmware-Dateien auf einen FAT32-formatierten USB-Stick.
- Seite 69 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P • Sie können die aktuelle Softwareversion unter Punkt „3. Software-Version“ des System-Info- Menüs überprüfen. 8.13 Menü Einspeisebegrenzung Hauptmenü -> 2. Erweiterte Einstellungen -> 2. Einspeisebegrenzung Wenn die Begrenzung aktiviert ist, wird die Einspeiseleistung am Netzverknüpfungspunkt auf den eingestellten Grenzwert begrenzt.
- Seite 70 9.2.1 Wo bekomme ich Hilfe? Bei Auffälligkeiten im Betriebsverhalten der Anlage, bei denen nicht klar ersichtlich ist, ob wirklich eine Störung vorliegt, sollte zunächst der FAQ-Bereich auf der STRONG Energy Homepage www.strong-energy.eu zu Rate gezogen werden. Wenn eine Störung zum ersten Mal auftritt, kann es helfen, die Anlage einmal herunterzufahren und neu starten, wie in Kapitel 8.1 beschrieben.
- Seite 71 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P 9.2.3 Erdschlussalarm Dieser Wechselrichter entspricht der IEC 62109-2 Klausel 13.9 und AS/NZS 5033 für den Fehlerstromschutz. Wenn ein Erdschlussalarm auftritt, wird der Fehler auf dem LCD-Bildschirm angezeigt, das rote Licht leuchtet, und der Fehler kann in der Fehlerhistorie gefunden werden. Wenn der Wechselrichter an das Batteriesystem angeschlossen ist und das Batteriesystem einen Erdschluss-/Fehlerstromalarm gemäß...
- Seite 72 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P Fehler bei der Abtastung des ID022 GFCIDeviceFault(AC) Ableitstroms (AC) ID023 HwADFaultDCV Messfehler DC-Ladespannung ID024 HwADFaultIdc Messfehler DC-Eingangsstrom Die Fehlerstrommessung zwischen dem Master-DSP und ID029 ConsistentFault_GFCI dem Slave-DSP ist nicht konsistent. Die Messung der Leitungsspannung zwischen dem ID030 ConsistentFault_Vgrid Master-DSP und dem Slave-DSP...
- Seite 73 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P Temperaturfehler ID058 TempFault_Env2 Umgebungstemperatur 2 ID059 TempFault_Inv1 Temperaturfehler Modul 1 ID060 TempFault_Inv2 Temperaturfehler Modul 2 ID061 TempFault_Inv3 Temperaturfehler Modul 3 ID062 TempDiffErrInv Asymmetrische Busspannung ID065 VbusRmsUnbalance (Effektivwert) Interner Fehler des Wechselrichters Schalten Sie den Der transiente Wert der ID066 VbusInstantUnbalance Wechselrichter aus, warten Sie 5 Minuten und schalten Sie ihn...
- Seite 74 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P Kommunikationsfehler mit ID105 MeterCommFault Überprüfen Sie die Kommunikation mit dem Zähler. Zählereinheit ID110 Overload1 Überlastungsschutz 1 ID111 Overload2 Überlastungsschutz 2 Überprüfen Sie, ob der Wechselrichter unter Überlast arbeitet. ID112 Overload3 Überlastungsschutz 3 Vergewissern Sie sich, dass der Wechselrichter an einem kühlen und gut belüfteten Ort ohne direkte Sonneneinstrahlung Der Wechselrichter wurde installiert wurde.
- Seite 75 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P ID146 WifiFault Wifi-Fehler Überprüfen Sie die WiFi-Verbindung des Wechselrichters. ID147 BluetoothFault Bluetooth-Fehler Überprüfen Sie die Bluetooth-Verbindung des Wechselrichters. ID148 RTCFault Ausfall der RTC-Uhr EEPROM-Fehler der ID149 CommEEPROMFault Kommunikationskarte FLASH-Fehler der Interner Fehler des Wechselrichters Schalten Sie den ID150 FlashFault Kommunikationskarte...
- Seite 76 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P BMS-Warnung vor hoher Wenn der Fehler weiterhin besteht, wenden Sie sich an den ID179 BMS OTP Temperatur technischen Support. BMS-Warnung vor niedriger ID180 BMS UTP Temperatur BMS-Überlastungswarnung ID181 BMS OCP beim Laden und Entladen ID182 BMS Short BMS-Kurzschlussalarm ID183...
- Seite 77 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P Anhang 10.1 Spezielle Systemkonfigurationen Die Standardkonfiguration eines hybriden PV-Batteriespeicher-Systems ist in Abschnitt 3.1 beschrieben, die Installation und Inbetriebnahme ist im Abschnitt 4 und 5 beschrieben. Für abweichende Systemkonfigurationen beachten Sie die zusätzlichen Informationen In diesem Anhang. 10.1.1 Reines PV-System ohne Batterie Abbildung 32: Netzgekoppeltes PV-System ohne Batterie Bei einem reinen PV-System ohne Speicherbatterie ist kein Ersatzstrom-Betrieb möglich.
- Seite 78 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P 10.1.2 Reines Ersatzstrom-System, mit Batterie, ohne PV-Module Abbildung 33: Netzgekoppeltes Ersatzstrom-System Bei dieser Konfiguration sind keine PV-Module angeschlossen, und die Batterie wird über den Netzanschluss auf voller Ladung gehalten. Bei Netzausfall werden die am Last-Ausgang angeschlossenen kritischen Verbraucher mit einer Umschaltzeit von 10 ms vom Wechselrichter mit Strom versorgt.
- Seite 79 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P 10.1.3 Inselsystem (netzunabhängig / Off Grid) Abbildung 34: Inselsystem, netzunabhängig Im Off-Grid-Modus kann der Wechselrichter die Verbraucher auch ohne Verbindung mit dem öffentlichen Netz oder bei Netzausfällen mit Energie versorgen. Der Off-Grid-Modus ist nur verfügbar, wenn eine Batterie an den Wechselrichter angeschlossen ist. Wenn kein Netzanschluss vorhanden ist, versorgen die PV-Panels und die Batterie die kritische Last mit Strom.
- Seite 80 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P 10.1.4 Inselsystem (netzunabhängig / Off Grid) mit zusätzlichem Generator Im Offgrid-Modus ist zudem die automatische Batterie-Ladung über einen am AC GRID Anschluss angeschlossenen Motor-Generator möglich. Hierfür wählen Sie nach der Auswahl des Offgrid-Modus DG Charge (Diesel-Generator Ladung) und stellen die gewünschte Leistung ein. Um den Dieselgenerator bei leerer Batterie automatisch zu starten, nutzen Sie den Schaltkontakt (Erweiterte Einstellungen –...
- Seite 81 Wenn der Hybrid-Wechselrichter in einem System mit einem zusätzlichen reinen Solar-Wechselrichter eines anderen Typs betrieben wird, messen Sie die Erzeugung des Solar-Wechselrichters mit einem zusätzlichen Smart Meter, welches Sie von STRONG beziehen müssen, und Netzbezug/Einspeisung mit dem Standard-Smart Meter wie folgt: Abbildung 35: System mit zusätzlichem Solar-Wechselrichter...
- Seite 82 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P HINWEIS • Ist der zusätzliche Generator nur einphasig, ist auf die Einhaltung der Schieflastgrenze gemäß den örtlich geltenden Vorschriften und den Vorgaben des Netzbetreibers zu achten. 10.1.6 System mit parallelen identischen Wechselrichtern Es können bis zu 10 Wechselrichter parallel angeschlossen werden, so dass sich eine Leistung von bis zu 80 bzw.
- Seite 83 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P Abbildung 37: Link-Port-Verbindung paralleler Wechselrichter Um den korrekten Betrieb einer Parallelschaltung zu gewährleisten, müssen Sie in den Einstellungen des Wechselrichters die richtigen Parameter einstellen (siehe Kapitel 8.5) Beschreibung Eintrag Zum Aktivieren/Deaktivieren einer parallelen Konfiguration. Diese Parallele Steuerung Funktion muss sowohl für den Master als auch für alle Slave- Einheiten aktiviert sein.
- Seite 84 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P HINWEIS • Aktuell (03/2024) gibt es noch keine kommerziell verfügbare fertige Lösung für ein kompatibles HEMS oder Datenlogger-System Konfiguration mit einem Wechselrichter Parallele Konfiguration mehrerer Wechselrichter (Daisy Chain) Abbildung 38: Monitoring/Steuerung über RS 485 Modbus (parallele Wechselrichter) HINWEIS •...
- Seite 85 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P • Vergeben Sie über das Menu (s. Kapitel 8.4 und 8.5) jedem Wechselrichter eine eigene Modbus- Adresse im Bereich 1 bis 31 • Diese Modbus-Adresse ist nicht identisch mit der bei der Link-Port-Verbindung verwendeten Adresse! 10.3 Logikschnittstellen (DRMs) Die DRM-/Logik-Schnittstelle erlaubt die Steuerung des Wechselrichters durch externe Signale, die in der Regel von Netzbetreibern mit Rundsteuerempfängern oder anderen Mitteln bereitgestellt werden.
- Seite 86 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P Abbildung 40: Anschluss Funk-Rundsteuerempfänger Der Wechselrichter ist auf die folgenden Leistungsstufen vorkonfiguriert: Relaisstatus (Schließen ist 1, Öffnen ist 0) Wirkleistung Cos (φ) 30 % 60 % 100 % 10.3.2 Logikschnittstelle nach EN50549-1:2019 Die Wirkleistung wird innerhalb von fünf Sekunden nach einem Befehl an der Eingangsschnittstelle auf Null reduziert.
- Seite 87 CVT3ST-08K3P Installations- und Bedienungsanleitung CVT5ST-15K3P Abbildung 41: Steuerung nach EN50549 Der Wechselrichter ist auf die folgenden Leistungsstufen vorkonfiguriert: Relaisstatus: Schließen ist 1, Öffnen ist 0 Wirkleistung Leistungsabfallzeit Cos (φ) < 5 Sekunden 100 % 10.3.3 Logikschnittstelle nach AS/NZS 4777.2:2015 (Australien & Neuseeland) Zur Verwendung in Australien und Neuseeland, auch bekannt als Demand Response Modes (DRM, Wechselrichter-Lastmanagement).
